BWD3K130干式变压器温控器说明书

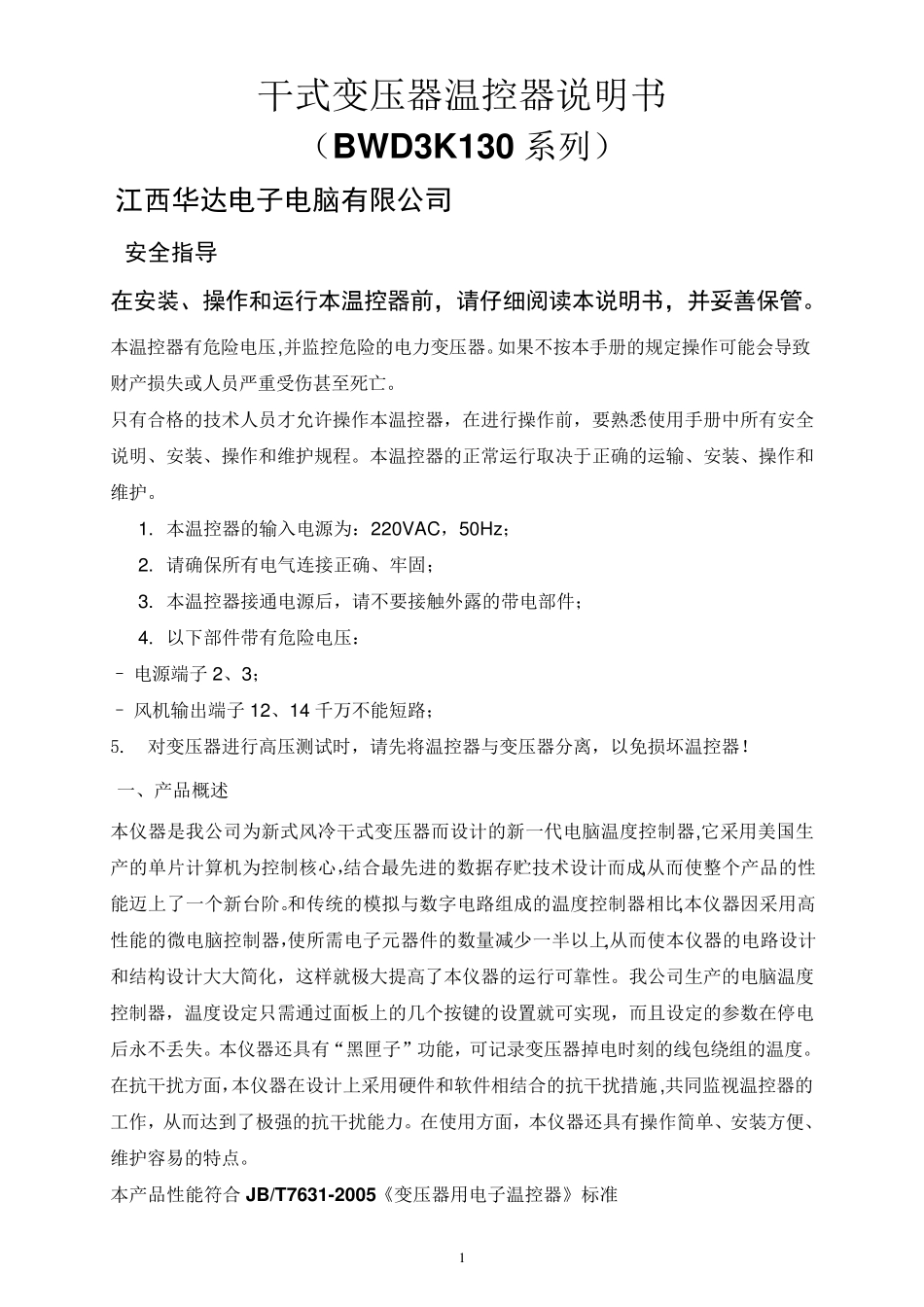

BWD3K130干式变压器温控器说明书_第1页
1/6

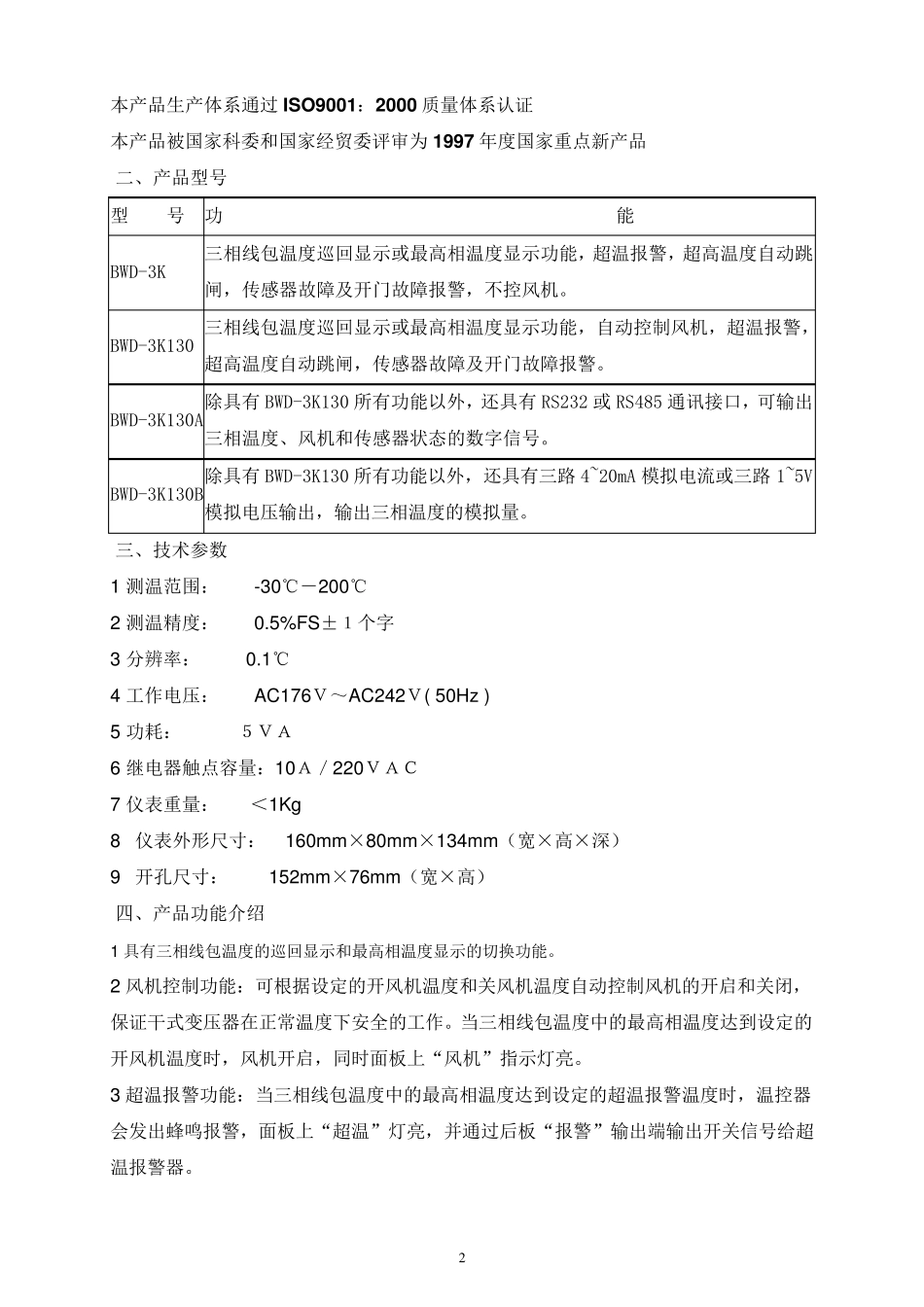

BWD3K130干式变压器温控器说明书_第2页
2/6

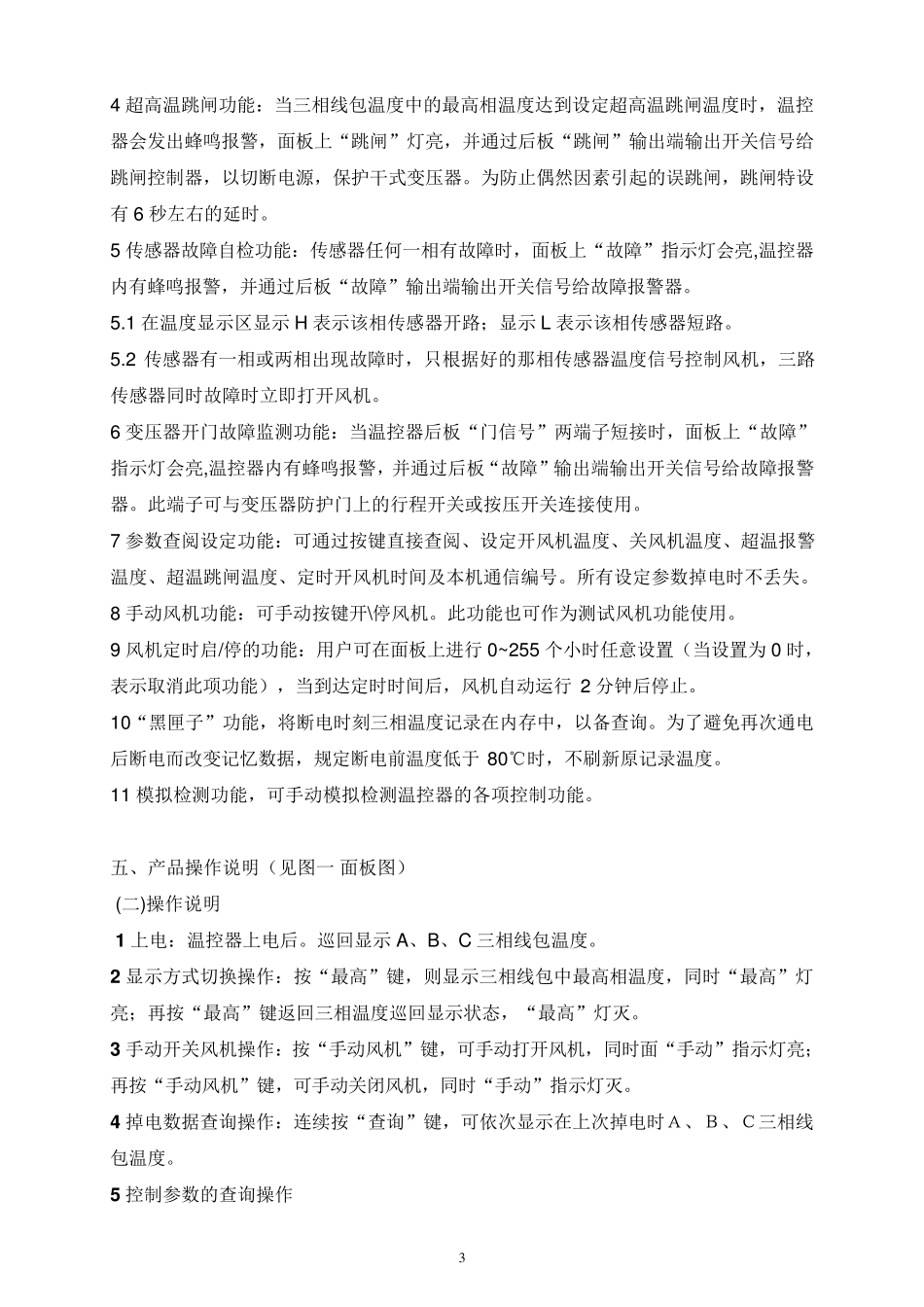

BWD3K130干式变压器温控器说明书_第3页
3/6
1 干式变压器温控器说明书 (BW D3K130 系列) 江西华达电子电脑有限公司 安全指导 在安装、操作和运行本温控器前,请仔细阅读本说明书,并妥善保管。 本温控器有危险电压,并监控危险的电力变压器。如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。 只有合格的技术人员才允许操作本温控器,在进行操作前,要熟悉使用手册中所有安全说明、安装、操作和维护规程。本温控器的正常运行取决于正确的运输、安装、操作和维护。 1. 本温控器的输入电源为:220VAC,50Hz; 2. 请确保所有电气连接正确、牢固; 3. 本温控器接通电源后,请不要接触外露的带电部件; 4. 以下部件带有危险电压: – 电源端子 2、3; – 风机输出端子 12、14 千万不能短路; 5. 对变压器进行高压测试时,请先将温控器与变压器分离,以免损坏温控器! 一、产品概述 本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算 机为控制核 心 ,结 合最 先进的数 据 存 贮 技术设计而成 ,从 而使整 个 产品的性能迈 上 了 一个 新台 阶 。和传 统 的模 拟 与数 字 电路组 成 的温度控制器相 比 ,本仪器因 采用高性 能的微 电脑控制器,使所需 电子元 器件的数 量 减 少 一半 以上 ,从 而使本仪器的电路设计和结 构 设计大 大 简 化 ,这 样 就 极 大 提 高了 本仪器的运行可靠 性 。我公司生产的电脑温度控制器,温度设定只需 通过 面 板 上 的几 个 按键 的设置 就 可实 现 ,而且 设定的参 数 在停 电后永 不丢 失。本仪器还 具 有“ 黑 匣 子” 功 能,可记 录 变压器掉 电时刻 的线 包 绕 组 的温度。在抗 干扰 方 面 ,本仪器在设计上 采用硬 件和软 件相 结 合的抗 干扰 措 施 ,共 同 监视 温控器的工 作,从 而达 到 了 极 强 的抗 干扰 能力。在使用方 面 ,本仪器还 具 有操作简 单、安装方 便 、维护容 易 的特 点 。 本产品性 能符 合JB/T7631-2005《 变压器用电子温控器》 标 准 2 本产品生产体系通过ISO9001:2000 质量体系认证 本产品被国家科委和国家经贸委评审为1997 年度国家重点新产品 二、产品型号 型 号 功 能 BWD-3K 三相线包温度巡回显示或最高相温度显示功能,超温报警,超高温度自动跳闸,传感器故障及开门故障报警,...
