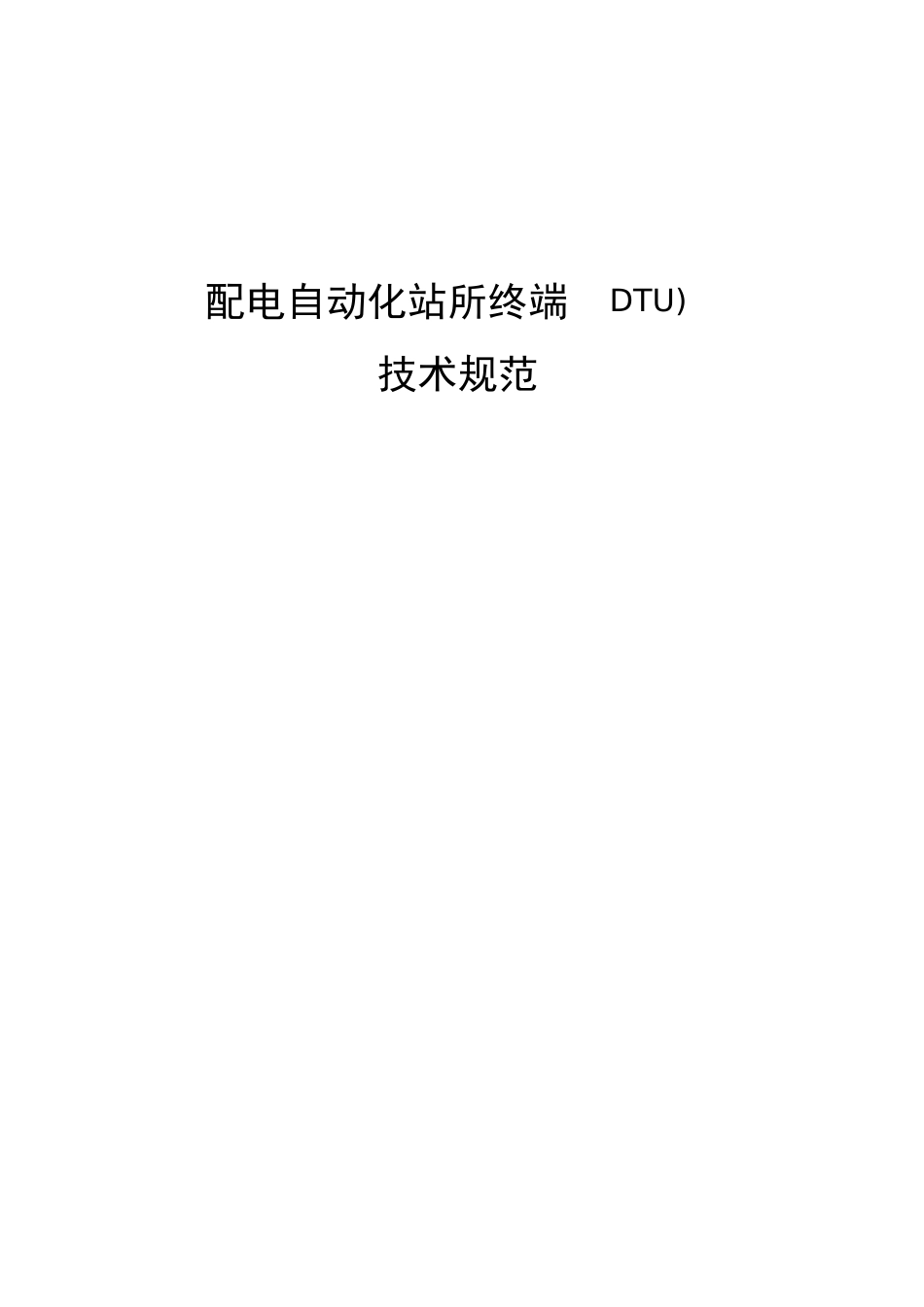

配电自动化站所终端(DTU)技术规范

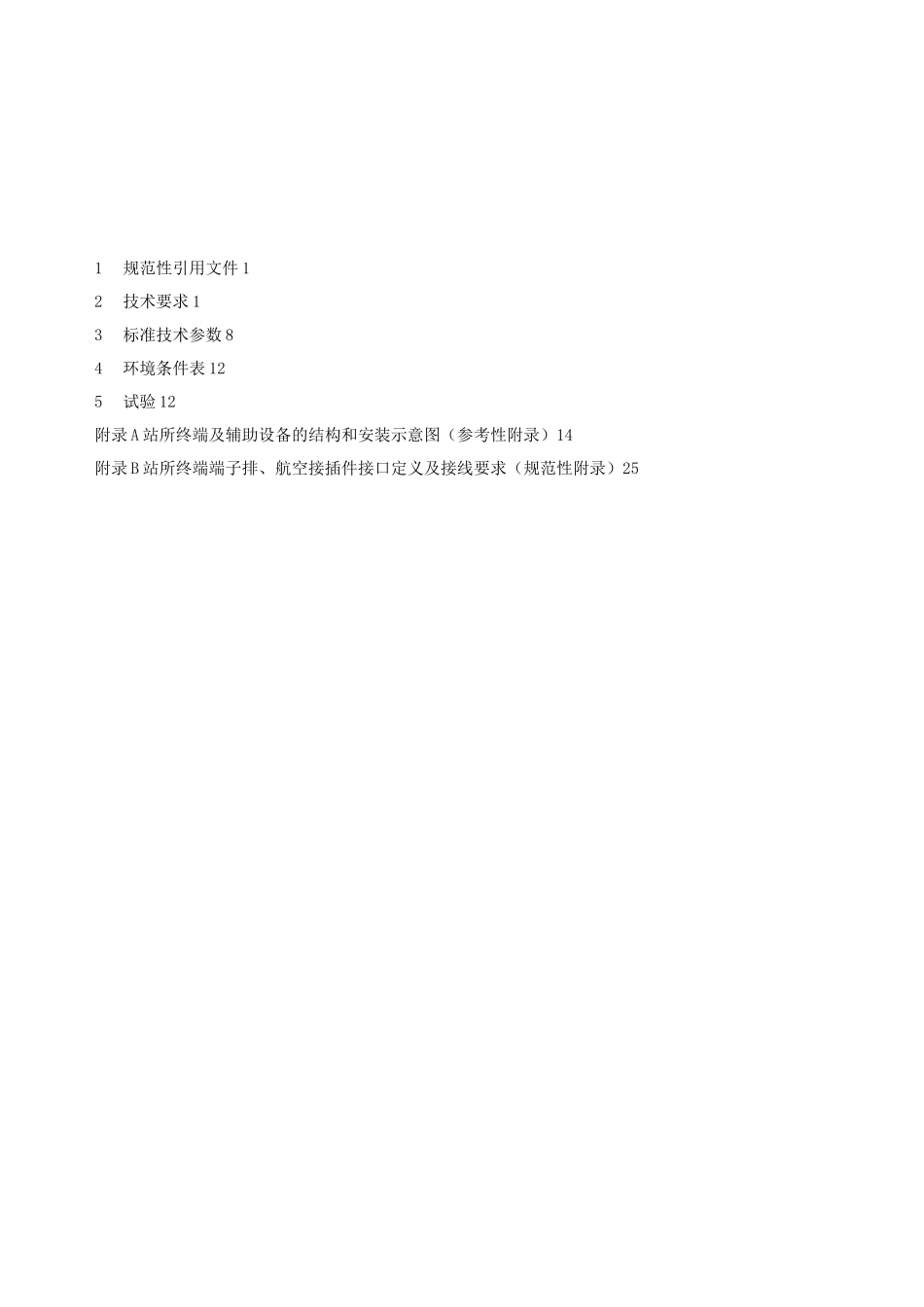

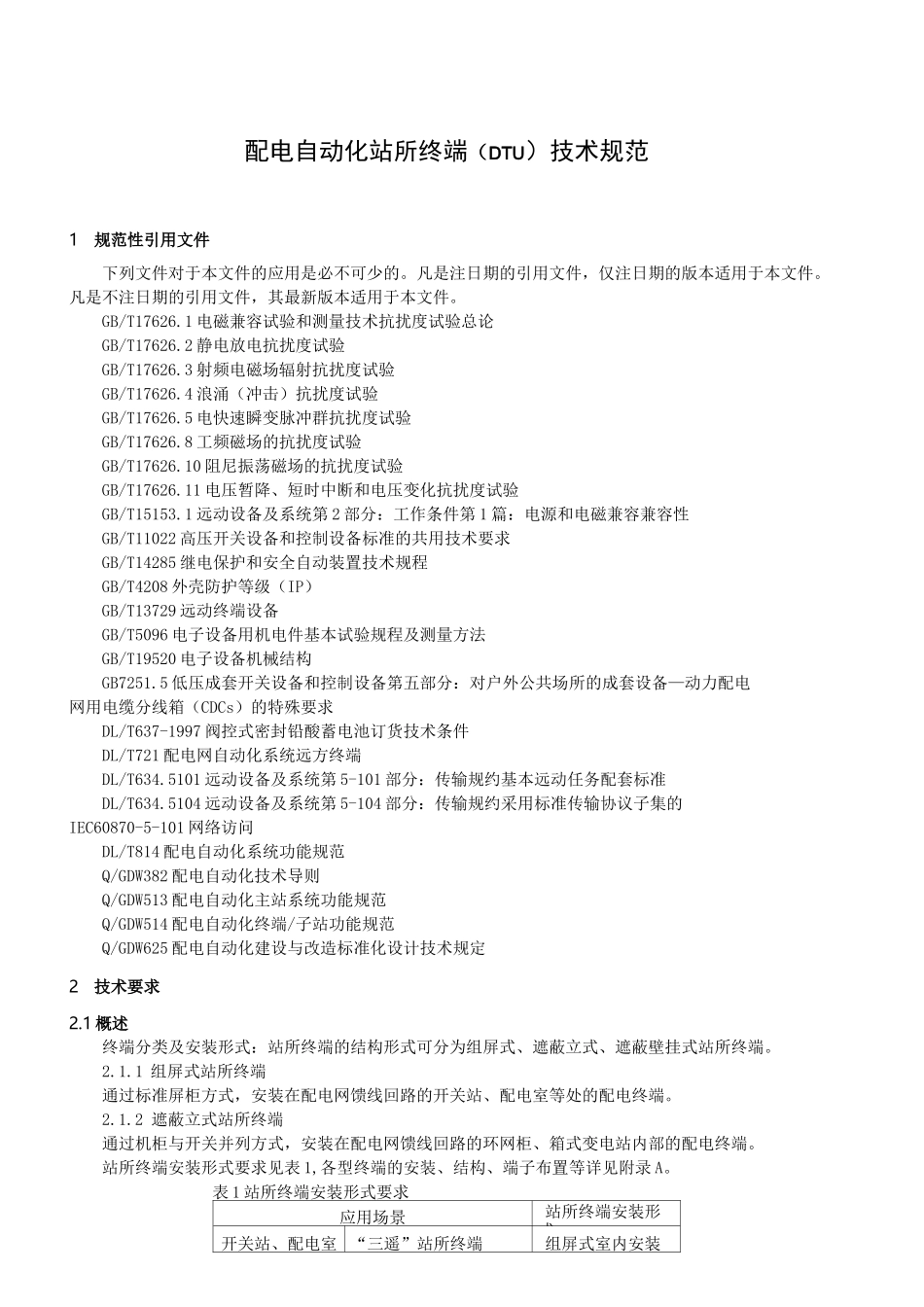

配电自动化站所终端DTU)技术规范1规范性引用文件 12技术要求 13标准技术参数 84环境条件表 125试验 12附录 A 站所终端及辅助设备的结构和安装示意图（参考性附录）14附录 B 站所终端端子排、航空接插件接口定义及接线要求（规范性附录）25配电自动化站所终端（DTU）技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 静电放电抗扰度试验GB/T17626.3 射频电磁场辐射抗扰度试验GB/T17626.4 浪涌（冲击）抗扰度试验GB/T17626.5 电快速瞬变脉冲群抗扰度试验GB/T17626.8 工频磁场的抗扰度试验GB/T17626.10 阻尼振荡磁场的抗扰度试验GB/T17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T15153.1 远动设备及系统第 2 部分：工作条件第 1 篇：电源和电磁兼容兼容性GB/T11022 高压开关设备和控制设备标准的共用技术要求GB/T14285 继电保护和安全自动装置技术规程GB/T4208 外壳防护等级（IP）GB/T13729 远动终端设备GB/T5096 电子设备用机电件基本试验规程及测量方法GB/T19520 电子设备机械结构GB7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs）的特殊要求DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T721 配电网自动化系统远方终端DL/T634.5101 远动设备及系统第 5-101 部分：传输规约基本远动任务配套标准DL/T634.5104 远动设备及系统第 5-104 部分：传输规约采用标准传输协议子集的IEC60870-5-101 网络访问DL/T814 配电自动化系统功能规范Q/GDW382 配电自动化技术导则Q/GDW513 配电自动化主站系统功能规范Q/GDW514 配电自动化终端/子站功能规范Q/GDW625 配电自动化建设与改造标准化设计技术规定2技术要求2.1 概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。2.1.1 组屏式站所终端通过标准屏柜方式，安装在配电网馈线回路的开关站、配电室等处的配电终端。2.1.2 遮蔽立式站所终端通过机柜与开关并列方式，安装在配电网馈线回路的环网柜、箱式变电站内部的配电终端。站所终端安装形式要求见表 1,各型终端的安装、结构、端子布置等详见附录 A。表 1 站所终端安装形式要求应用场景站所终端安装形式开关站、配...
