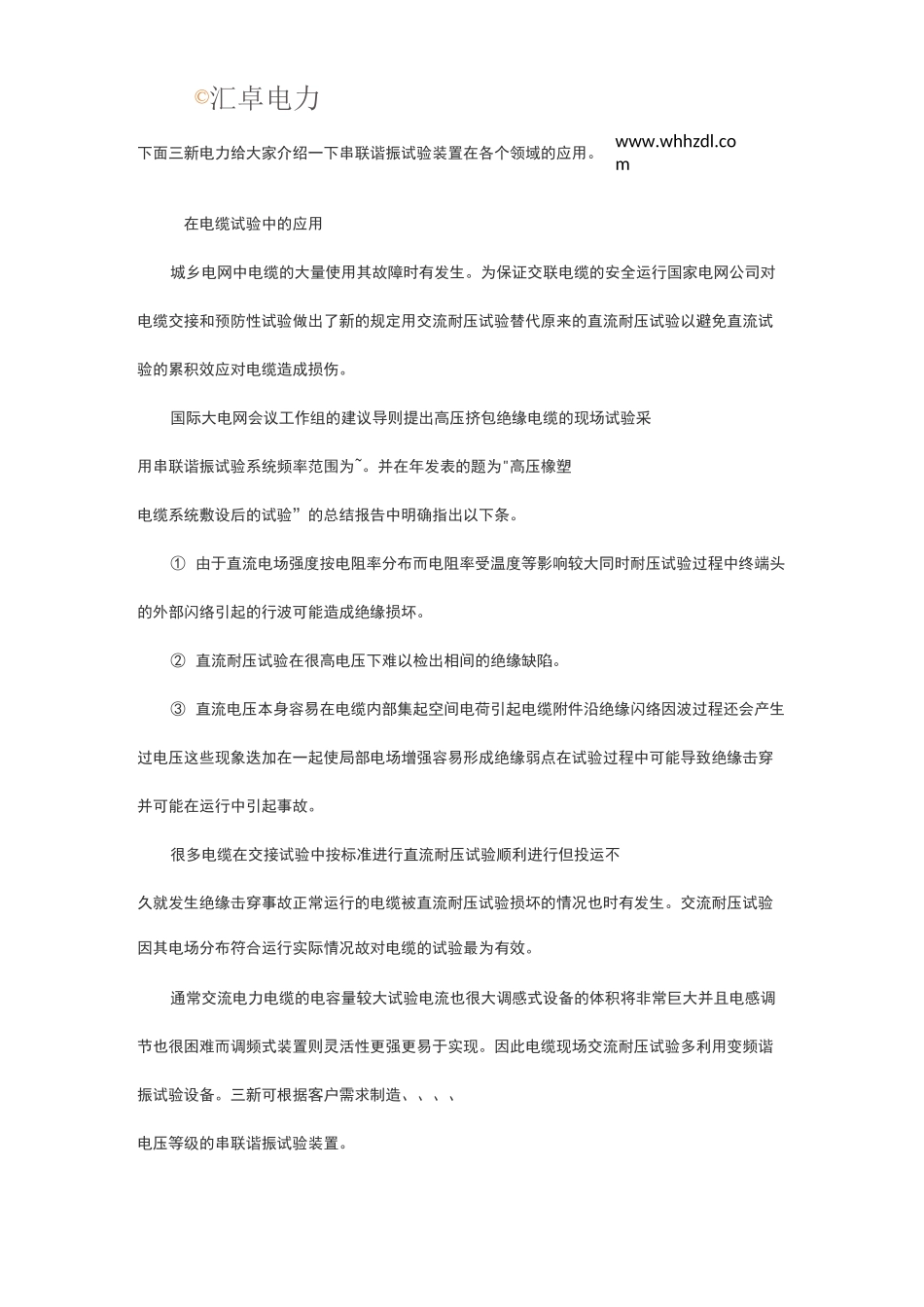

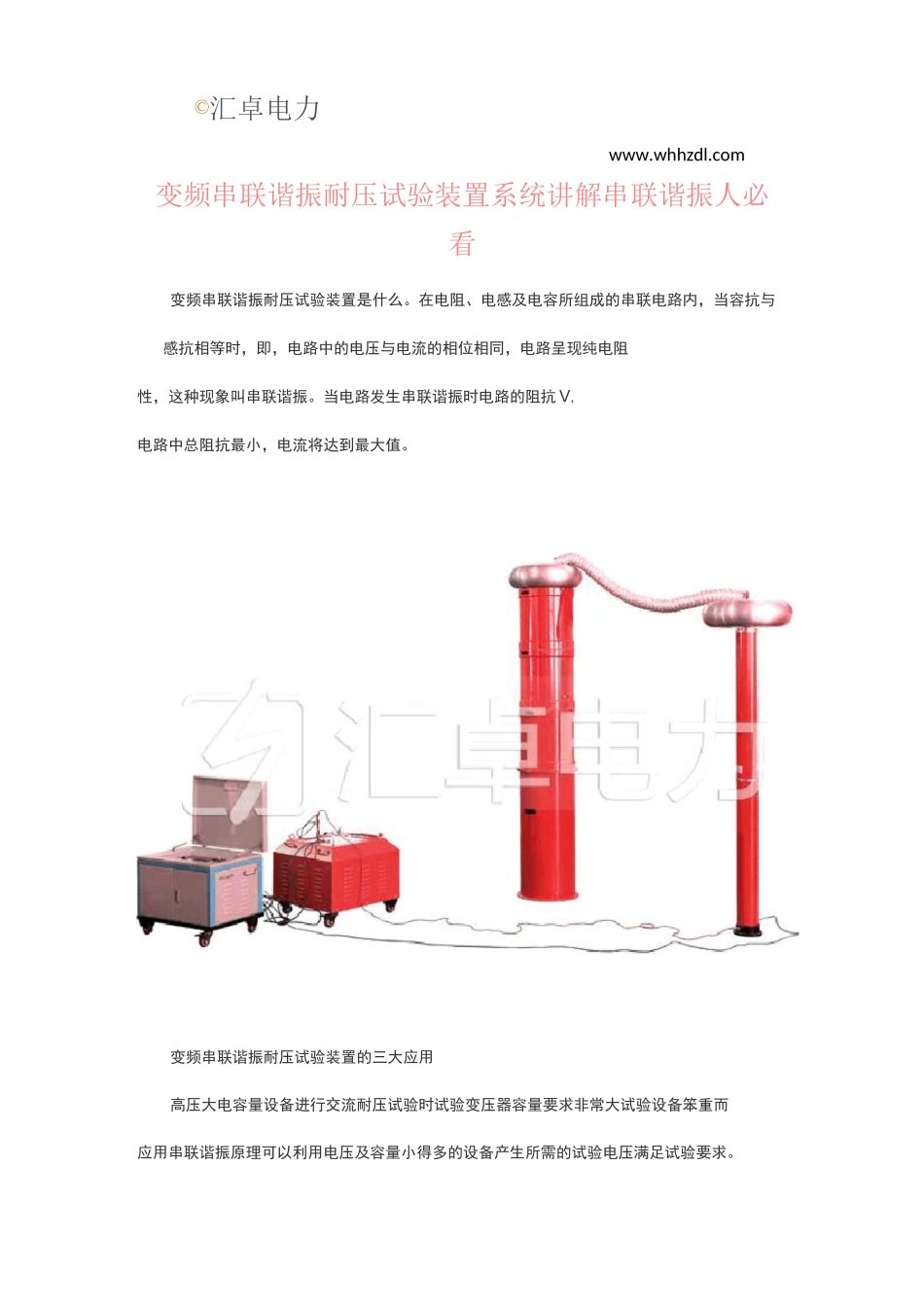

©汇卓电力www.whhzdl.com变频串联谐振耐压试验装置系统讲解串联谐振人必看变频串联谐振耐压试验装置是什么。在电阻、电感及电容所组成的串联电路内,当容抗与感抗相等时,即,电路中的电压与电流的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗 V,电路中总阻抗最小,电流将达到最大值。变频串联谐振耐压试验装置的三大应用高压大电容量设备进行交流耐压试验时试验变压器容量要求非常大试验设备笨重而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压满足试验要求。©汇卓电力www.whhzdl.com下面三新电力给大家介绍一下串联谐振试验装置在各个领域的应用。在电缆试验中的应用城乡电网中电缆的大量使用其故障时有发生。为保证交联电缆的安全运行国家电网公司对电缆交接和预防性试验做出了新的规定用交流耐压试验替代原来的直流耐压试验以避免直流试验的累积效应对电缆造成损伤。国际大电网会议工作组的建议导则提出高压挤包绝缘电缆的现场试验采用串联谐振试验系统频率范围为~。并在年发表的题为"高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下条。① 由于直流电场强度按电阻率分布而电阻率受温度等影响较大同时耐压试验过程中终端头的外部闪络引起的行波可能造成绝缘损坏。② 直流耐压试验在很高电压下难以检出相间的绝缘缺陷。③ 直流电压本身容易在电缆内部集起空间电荷引起电缆附件沿绝缘闪络因波过程还会产生过电压这些现象迭加在一起使局部电场增强容易形成绝缘弱点在试验过程中可能导致绝缘击穿并可能在运行中引起事故。很多电缆在交接试验中按标准进行直流耐压试验顺利进行但投运不久就发生绝缘击穿事故正常运行的电缆被直流耐压试验损坏的情况也时有发生。交流耐压试验因其电场分布符合运行实际情况故对电缆的试验最为有效。通常交流电力电缆的电容量较大试验电流也很大调感式设备的体积将非常巨大并且电感调节也很困难而调频式装置则灵活性更强更易于实现。因此电缆现场交流耐压试验多利用变频谐振试验设备。三新可根据客户需求制造、、、、电压等级的串联谐振试验装置。在设备中的应用气体绝缘开关设备在工厂整体组装完成以后或分单元进行调整试验试验合格后以分单元运输的方式运往现场安装。运输过程中的振动、撞击等可能导致元件或组装件内坚固件松动或移位安装过程中在联结、密封等工艺处理方面可能失误导致电极表面刮伤或安装错位引起电极表面缺陷安装现场可能...
