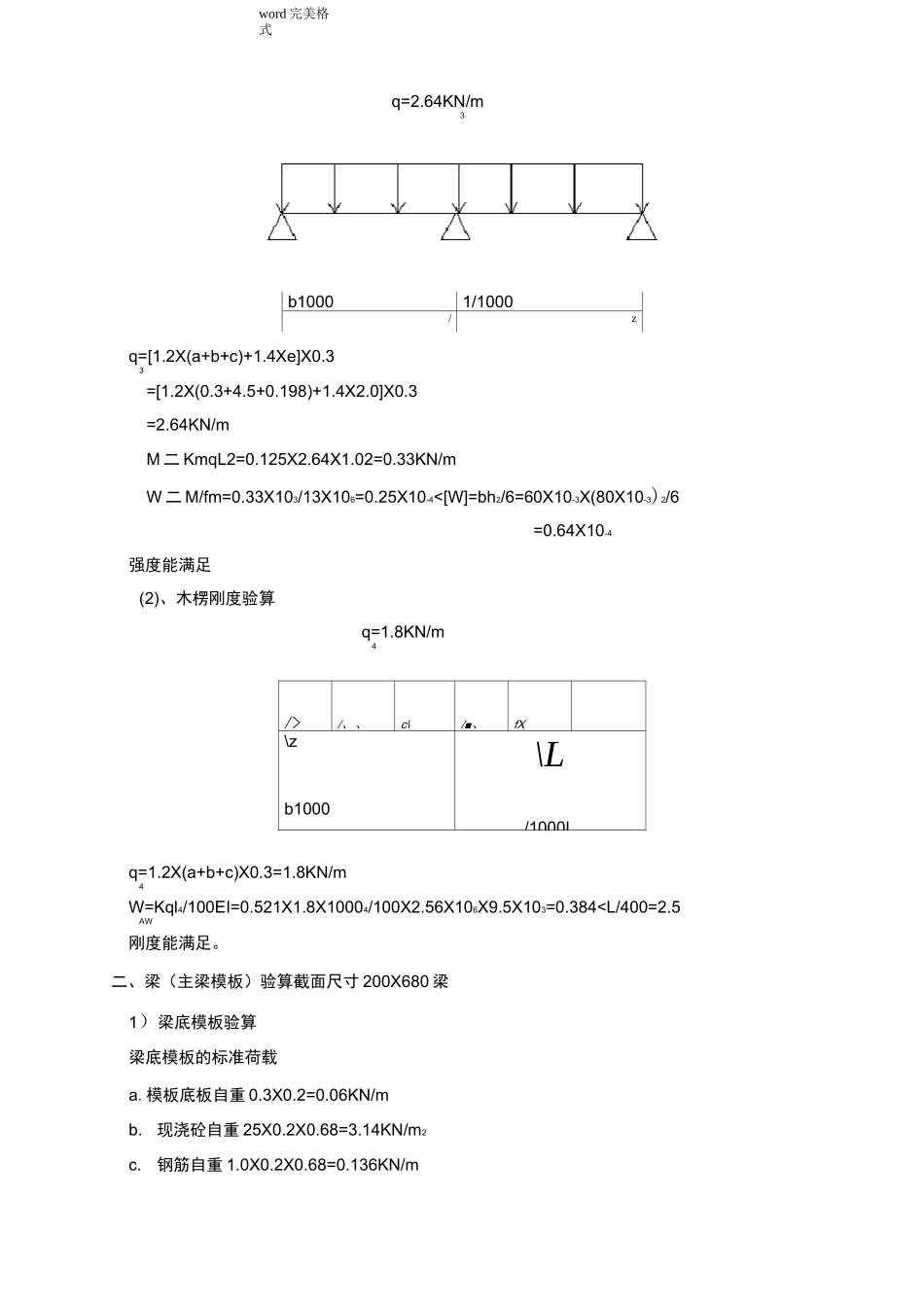

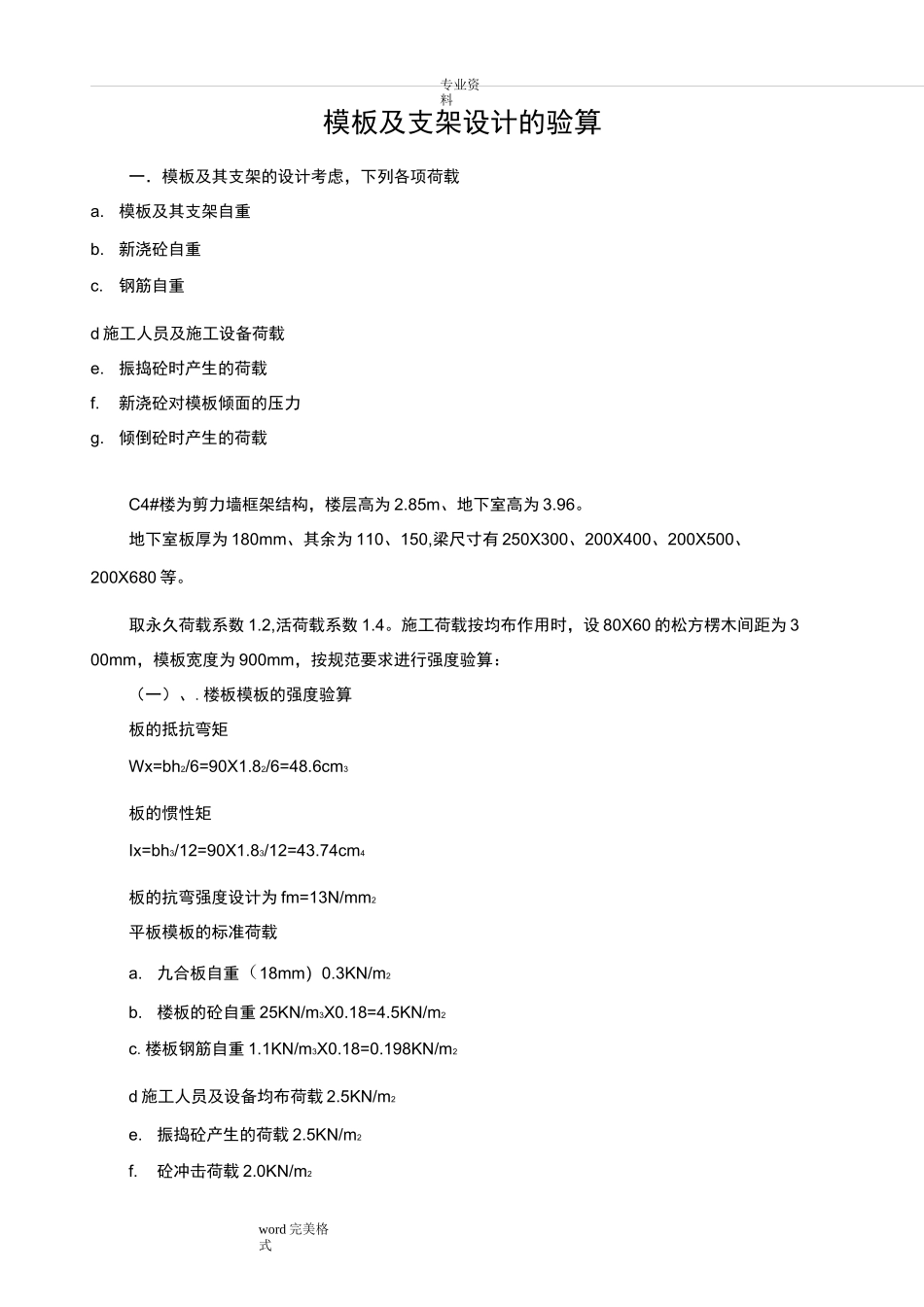

专业资料word 完美格式模板及支架设计的验算一．模板及其支架的设计考虑，下列各项荷载a.模板及其支架自重b.新浇砼自重c.钢筋自重d 施工人员及施工设备荷载e.振捣砼时产生的荷载f.新浇砼对模板倾面的压力g.倾倒砼时产生的荷载C4#楼为剪力墙框架结构，楼层高为 2.85m、地下室高为 3.96。地下室板厚为 180mm、其余为 110、150,梁尺寸有 250X300、200X400、200X500、200X680 等。取永久荷载系数 1.2,活荷载系数 1.4。施工荷载按均布作用时，设 80X60 的松方楞木间距为 300mm，模板宽度为 900mm，按规范要求进行强度验算：（一）、.楼板模板的强度验算板的抵抗弯矩Wx=bh2/6=90X1.82/6=48.6cm3板的惯性矩Ix=bh3/12=90X1.83/12=43.74cm4板的抗弯强度设计为 fm=13N/mm2平板模板的标准荷载a.九合板自重（18mm）0.3KN/m2b.楼板的砼自重 25KN/m3X0.18=4.5KN/m2c.楼板钢筋自重 1.1KN/m3X0.18=0.198KN/m2d 施工人员及设备均布荷载 2.5KN/m2e.振捣砼产生的荷载 2.5KN/m2f.砼冲击荷载 2.0KN/m2word 完美格式/300/300z300/q=[1.2X(a+b+c)+1.4Xd]X0.9 二 8.548KN/m1设计荷载 q'=qX0.9=8.548X0.9=7.693KN/m11M 二 Kq‘，丨 2=0.177X7.693X0.32=-0.123KN・mm1f=M/W=0.123/48.6X10-6=2.53X103KPa<1.3X104KPam强度能满足要求(2)、模板的刚度验算q'=4.86KN/m2/300/300/300/q=1.2X(a+b+c)X0.9=5.398KN/m2q'=5.398X0.9=4.86KN/m2挠度 W 二 Kql4/100EIAW0.990X4.86X0.33=100X9.5X106X4.374X10-8=9.38X10-5VL/400=7.5X10-4m所以刚度能满足要求(二)、模板下 60X80mm 木楞计算。跨度按 1m 考虑。(1)、木楞强度计算word 完美格式q=2.64KN/m3b10001/1000/zq=[1.2X(a+b+c)+1.4Xe]X0.33=[1.2X(0.3+4.5+0.198)+1.4X2.0]X0.3=2.64KN/mM 二 KmqL2=0.125X2.64X1.02=0.33KN/mW 二 M/fm=0.33X103/13X106=0.25X10-4<[W]=bh2/6=60X10-3X(80X10-3)2/6=0.64X10-4强度能满足(2)、木楞刚度验算q=1.8KN/m4/>/、、c\/■、fX\zb1000\L/1000Lq=1.2X(a+b+c)X0.3=1.8KN/m4W=Kql4/100EI=0.521X1.8X10004/100X2.56X106X9.5X103=0.384
