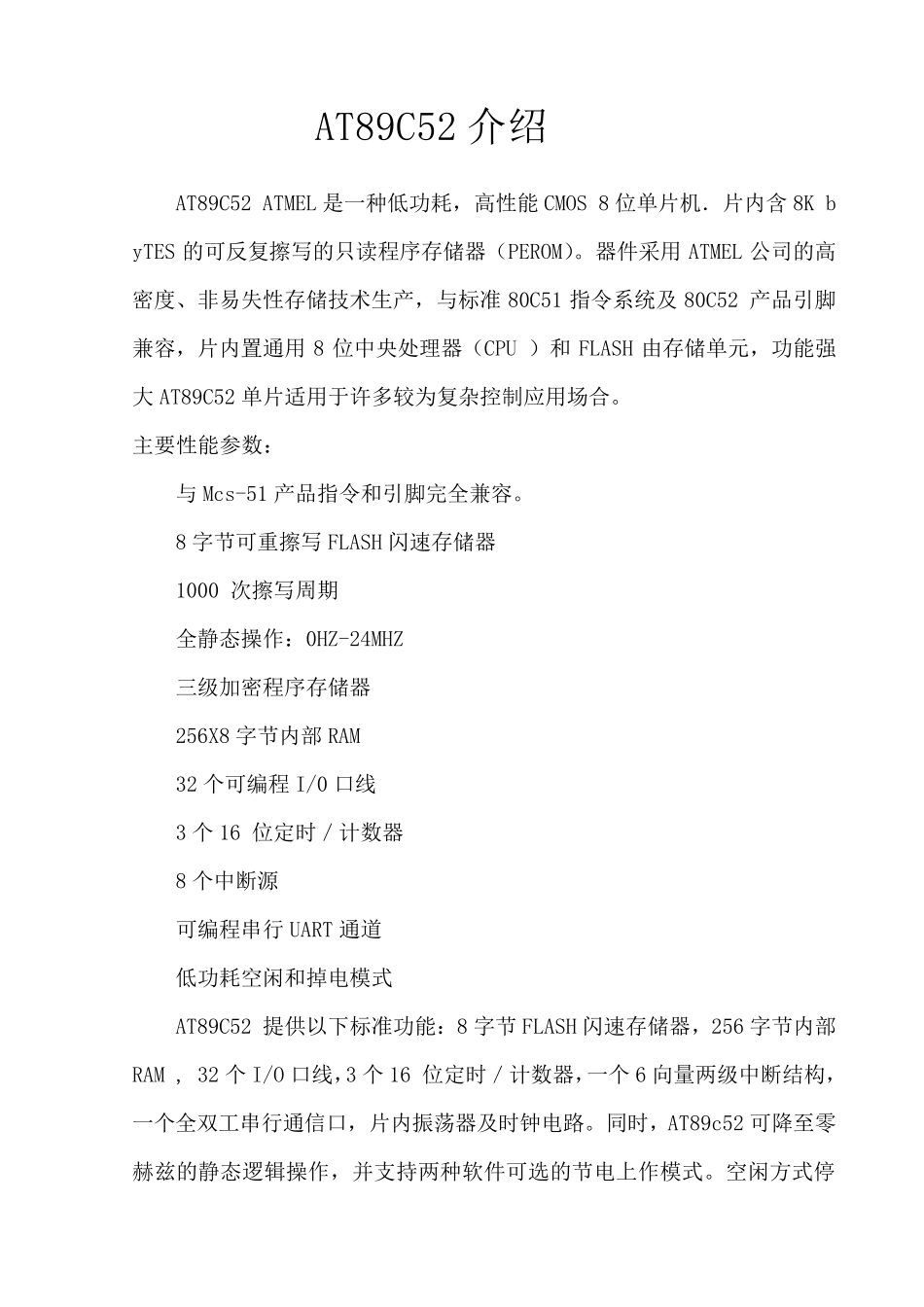

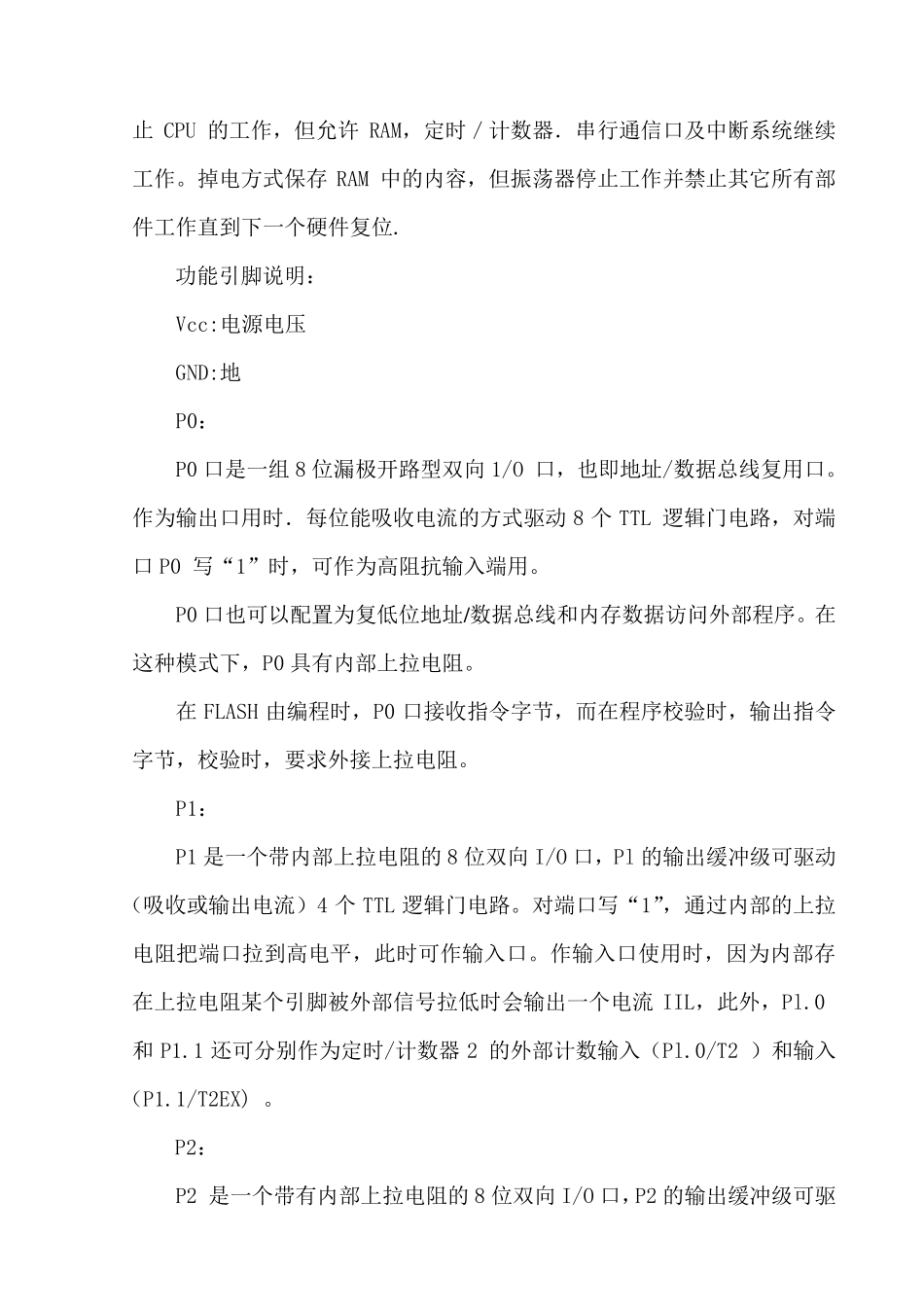

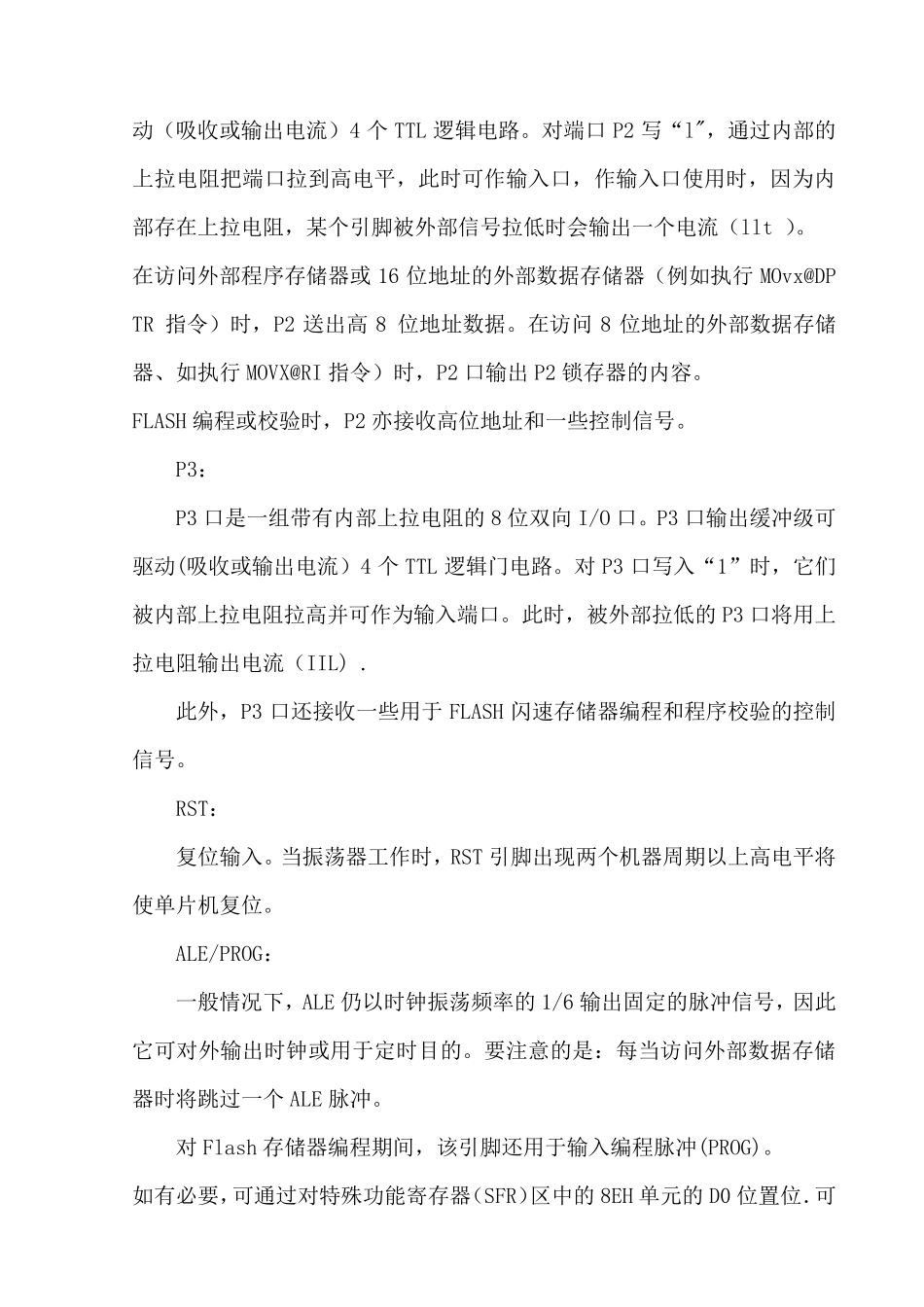

AT89C52 介绍 AT89C52 ATMEL 是一种低功耗，高性能CMOS 8 位单片机．片内含8K byTES 的可反复擦写的只读程序存储器（PEROM）。器件采用ATMEL 公司的高密度、非易失性存储技术生产，与标准 80C51 指令系统及 80C52 产品引脚兼容，片内置通用8 位中央处理器（CPU ）和 FLASH 由存储单元，功能强大 AT89C52 单片适用于许多较为复杂控制应用场合。 主要性能参数： 与 Mcs-51 产品指令和引脚完全兼容。 8 字节可重擦写FLASH 闪速存储器 1000 次擦写周期 全静态操作：0HZ-24MHZ 三级加密程序存储器 256X8 字节内部 RAM 32 个可编程I/0 口线 3 个 16 位定时／计数器 8 个中断源 可编程串行 UART 通道 低功耗空闲和掉电模式 AT89C52 提供以下标准功能：8 字节 FLASH 闪速存储器，256 字节内部RAM , 32 个 I/O 口线，3 个 16 位定时／计数器，一个 6 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89c52 可降至零赫兹的静态逻辑操作，并支持两种软件可选的节电上作模式。空闲方式停止CPU 的工作，但允许RAM，定时／计数器．串行通信口及中断系统继续工作。掉电方式保存RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位. 功能引脚说明： Vcc:电源电压 GND:地 P0： P0 口是一组8 位漏极开路型双向1/O 口，也即地址/数据总线复用口。作为输出口用时．每位能吸收电流的方式驱动8 个TTL 逻辑门电路，对端口P0 写“1”时，可作为高阻抗输入端用。 P0 口也可以配置为复低位地址/数据总线和内存数据访问外部程序。在这种模式下，P0 具有内部上拉电阻。 在 FLASH 由编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。 P1： P1 是一个带内部上拉电阻的8 位双向I/O 口，Pl 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻某个引脚被外部信号拉低时会输出一个电流IIL，此外，Pl.0 和 P1.1 还可分别作为定时/计数器2 的外部计数输入（Pl.0/T2 ）和输入（P1.1/T2EX) 。 P2： P2 是一个带有内部上拉电阻的8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑电路。对端口P2 写“l"，通过内部的上拉电阻把端口拉到高电平，此时...
