C8051F020IO初始化

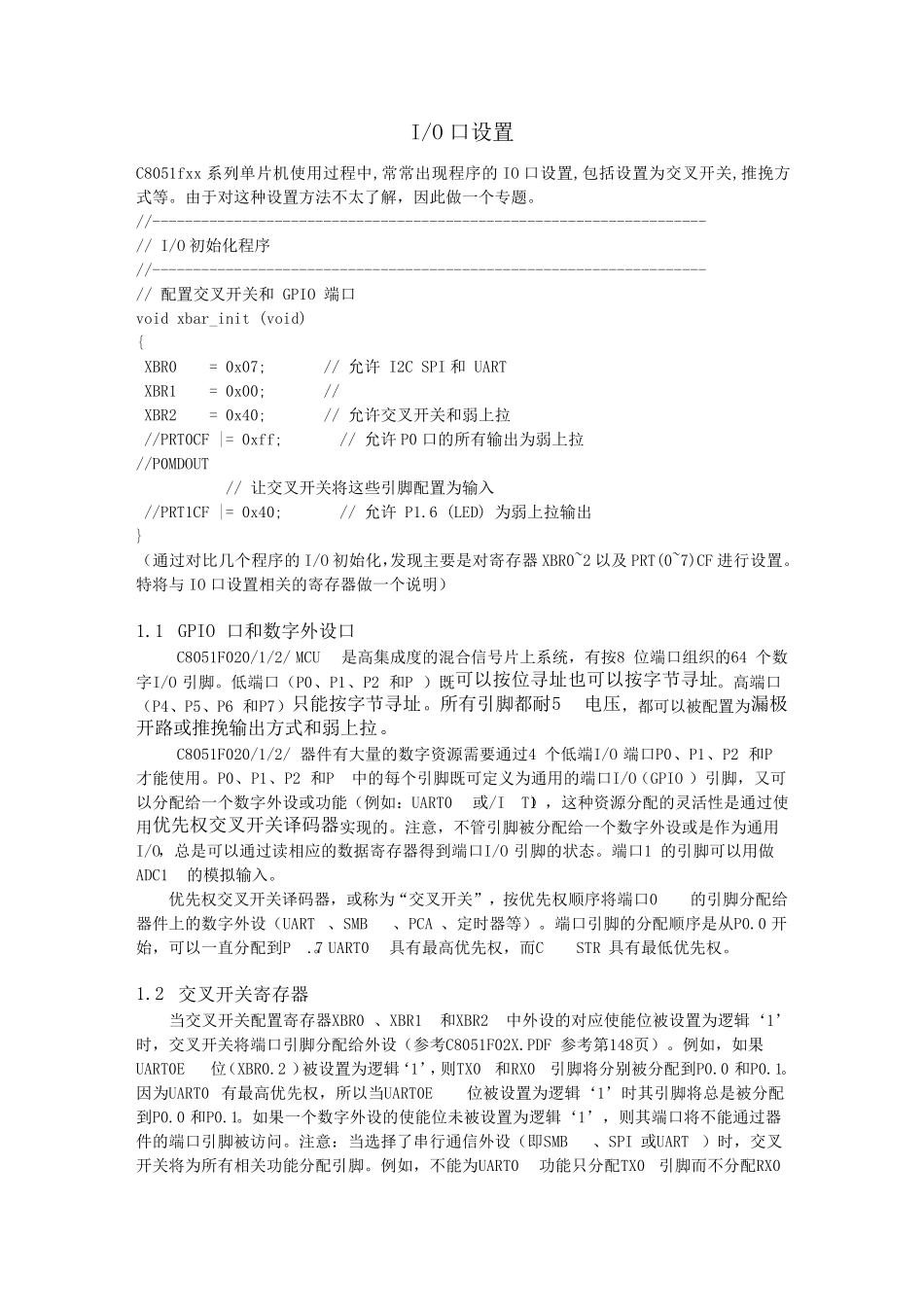

C8051F020IO初始化_第1页
1/7
C8051F020IO初始化_第2页
2/7
C8051F020IO初始化_第3页
3/7
I/O 口 设 置C8051fxx 系 列 单 片 机 使 用 过 程 中 ,常 常 出 现 程 序 的 IO 口 设 置 ,包 括 设 置 为 交 叉 开 关 ,推 挽 方式 等 。 由 于 对 这 种 设 置 方 法 不 太 了 解 , 因 此 做 一 个 专 题 。//--------------------------------------------------------------------// I/O 初 始 化 程 序//--------------------------------------------------------------------// 配 置 交 叉 开 关 和GPIO 端 口void xbar_init (void){XBR0= 0x07;// 允 许I2C SPI 和UARTXBR1= 0x00;//XBR2= 0x40;// 允 许 交 叉 开 关 和 弱 上 拉//PRT0CF |= 0xff;// 允 许 P0 口 的 所 有 输 出 为 弱 上 拉//P0MDOUT// 让 交 叉 开 关 将 这 些 引 脚 配 置 为 输 入//PRT1CF |= 0x40;// 允 许P1.6 (LED) 为 弱 上 拉 输 出}( 通 过 对 比 几 个 程 序 的 I/O 初 始 化 ,发 现 主 要 是 对 寄 存 器 XBR0~2 以 及 PRT(0~7)CF 进 行 设 置 。特 将 与 IO 口 设 置 相 关 的 寄 存 器 做 一 个 说 明 )1.1 GPIO 口 和 数 字 外 设 口C8051F020/1/2/3MCU是 高 集 成 度 的 混 合 信 号 片 上 系 统 , 有 按 8 位 端 口 组 织 的 64 个 数字 I/O 引 脚 。 低 端 口 ( P0、 P1、 P2 和 P3) 既 可 以 按 位 寻 址 也 可 以 按 字 节 寻 址 。 高 端 口( P4、 P5、 P6 和 P7) 只 能 按 字 节 寻 址 。 所 有 引 脚 都 耐 5V 电 压 , 都 可 以 被 配 置 为 漏 极开 路 或 推 挽 输 出 方 式 和 弱 上 拉 。C8051F020/1/2/3器 件 有 大 量 的 数 字 资源需要 通 过 4 个 低 端 I/O 端 口 P0、 P1、 P2 和 P3才能 使 用 。 P0、 P1、 P2 和 P3中 的 每个 引 脚 既 可 定义为 通 用 的 端 口 I/O( GPIO ) 引 脚 , 又可以 分配 给一 个 数 字 外 设 或 功能 ( 例如:UART0或 /INT1) , 这 种 资源分配 的 灵活性是 通 过 使用 优先权交 叉 开 关 译码器 实现 的 。 注意, 不 管引 脚 被 分配 给一 个 数 字 外 设 或 是 作为 通 ...
