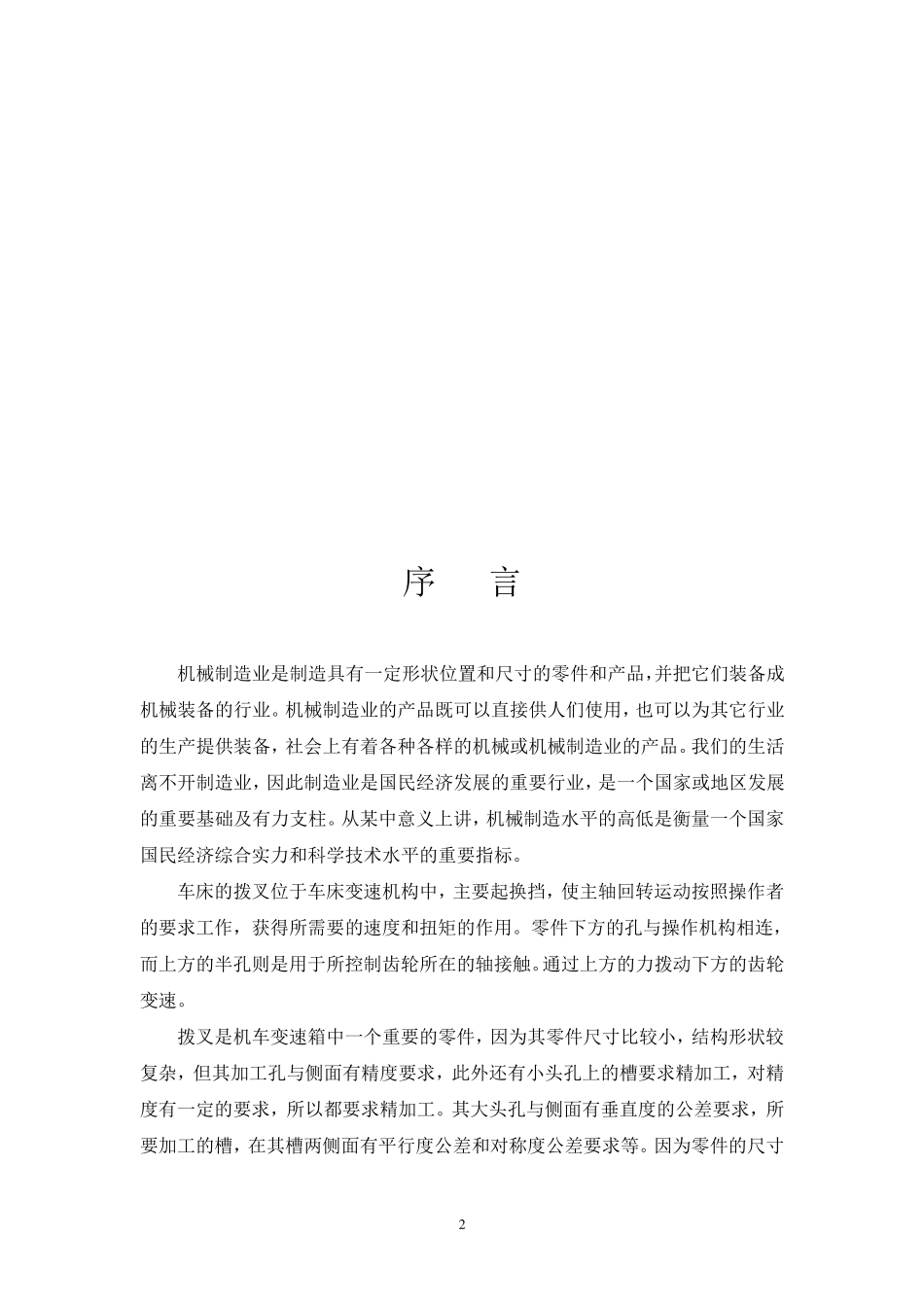

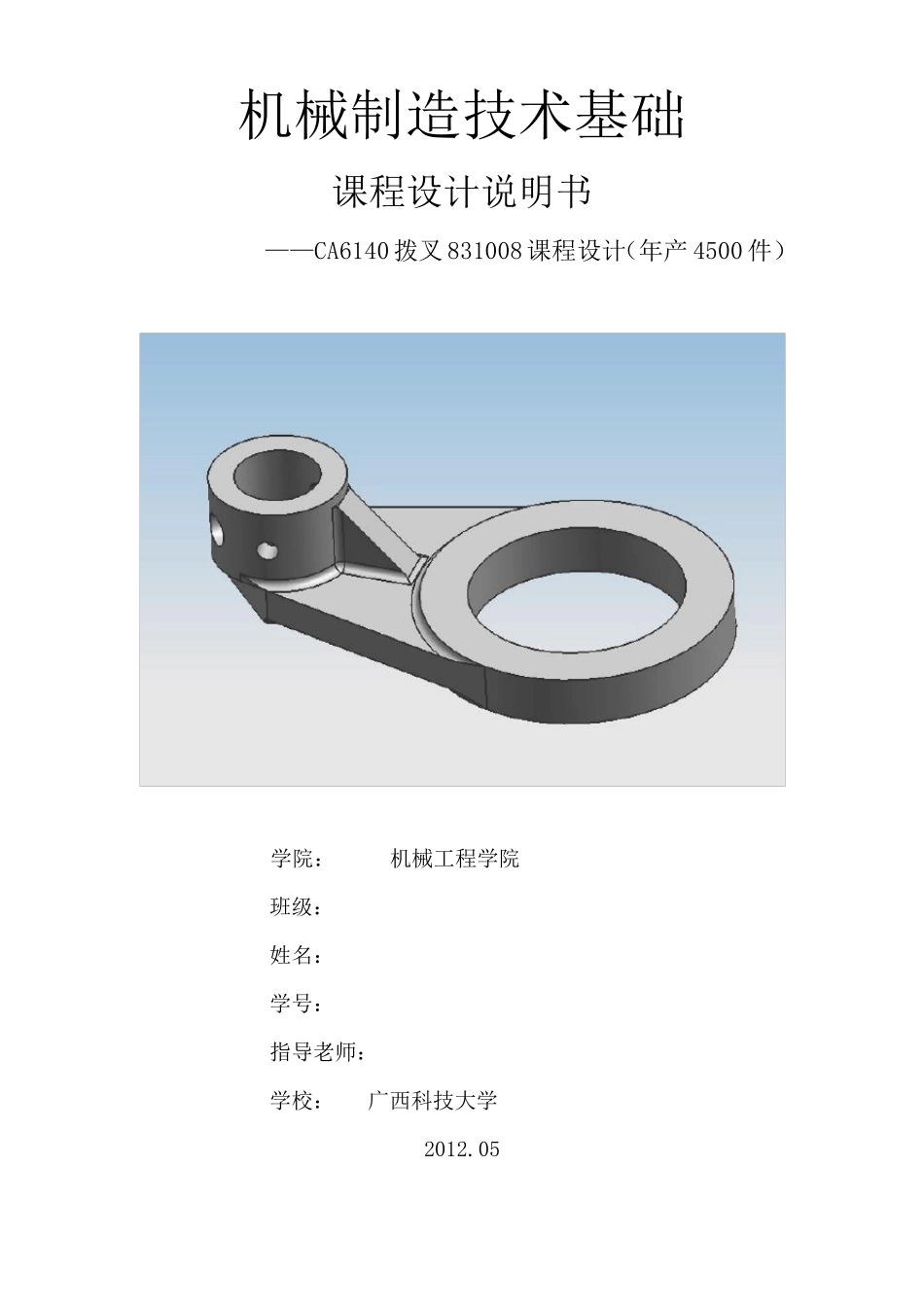

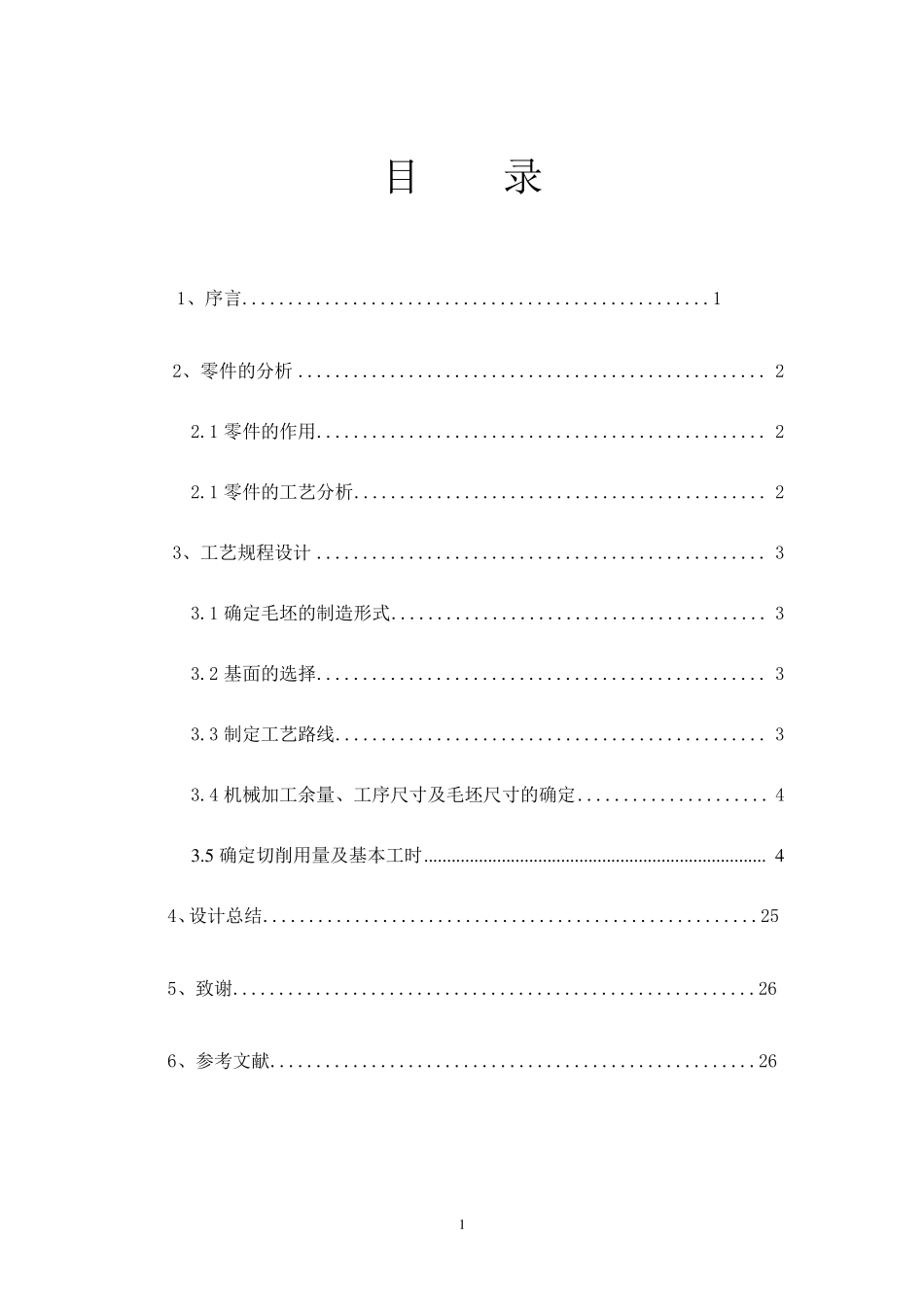

机械制造技术基础 课程设计说明书 ——CA6140 拨叉 831008 课程设计（年产 4500 件） 学院： 机械工程学院 班级： 姓名： 学号： 指导老师： 学校： 广西科技大学 2012.05 1 目 录 1、序言...................................................1 2、零件的分析 ................................................... 2 2.1 零件的作用................................................. 2 2.1 零件的工艺分析............................................. 2 3、工艺规程设计 ................................................. 3 3.1 确定毛坯的制造形式......................................... 3 3.2 基面的选择................................................. 3 3.3 制定工艺路线............................................... 3 3.4 机械加工余量、工序尺寸及毛坯尺寸的确定..................... 4 3 .5 确定切削用量及基本工时........................................................................... 4 4、设计总结......................................................25 5、致谢.........................................................26 6、参考文献.....................................................26 2 序 言 机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。 车床的拨叉位于车床变速机构中，主要起换挡，使主轴回转运动按照操作者的要求工作，获得所需要的速度和扭矩的作用。零件下方的孔与操作机构相连，而上方的半孔则是用于所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。 拨叉是机车变速箱中一个重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔与侧面有精 度要求，此外 还 有小头 孔上的槽 要求精 加工，对 精度有一定的要求，所以都 要求精 加工。其大 头 孔与侧面有垂 直度的公 差 要求，所要加工的槽 ，在其槽 两 侧...
