CA6140车床拨叉831005的铣8槽夹具设计

CA6140车床拨叉831005的铣8槽夹具设计_第1页
1/9

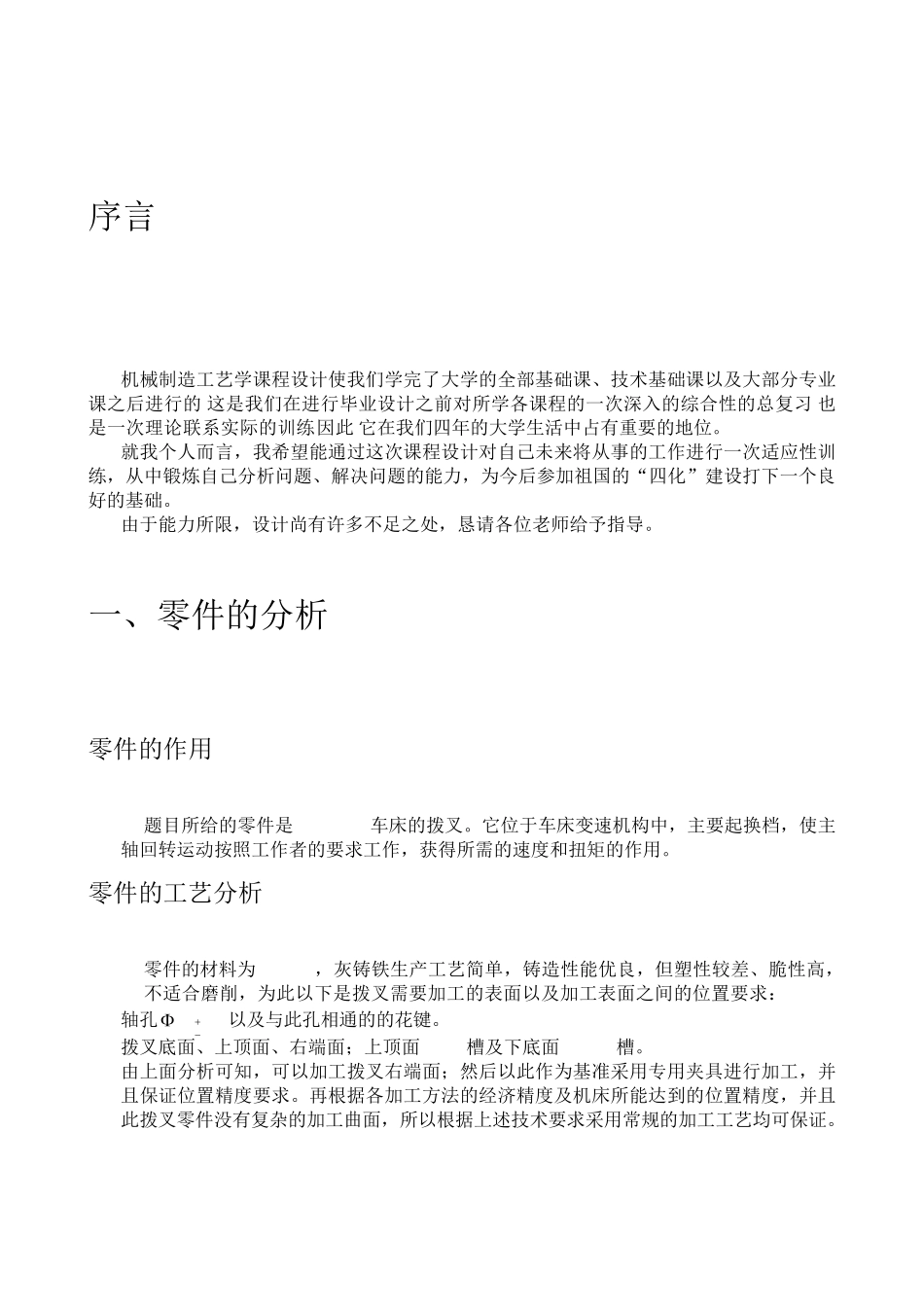

CA6140车床拨叉831005的铣8槽夹具设计_第2页
2/9

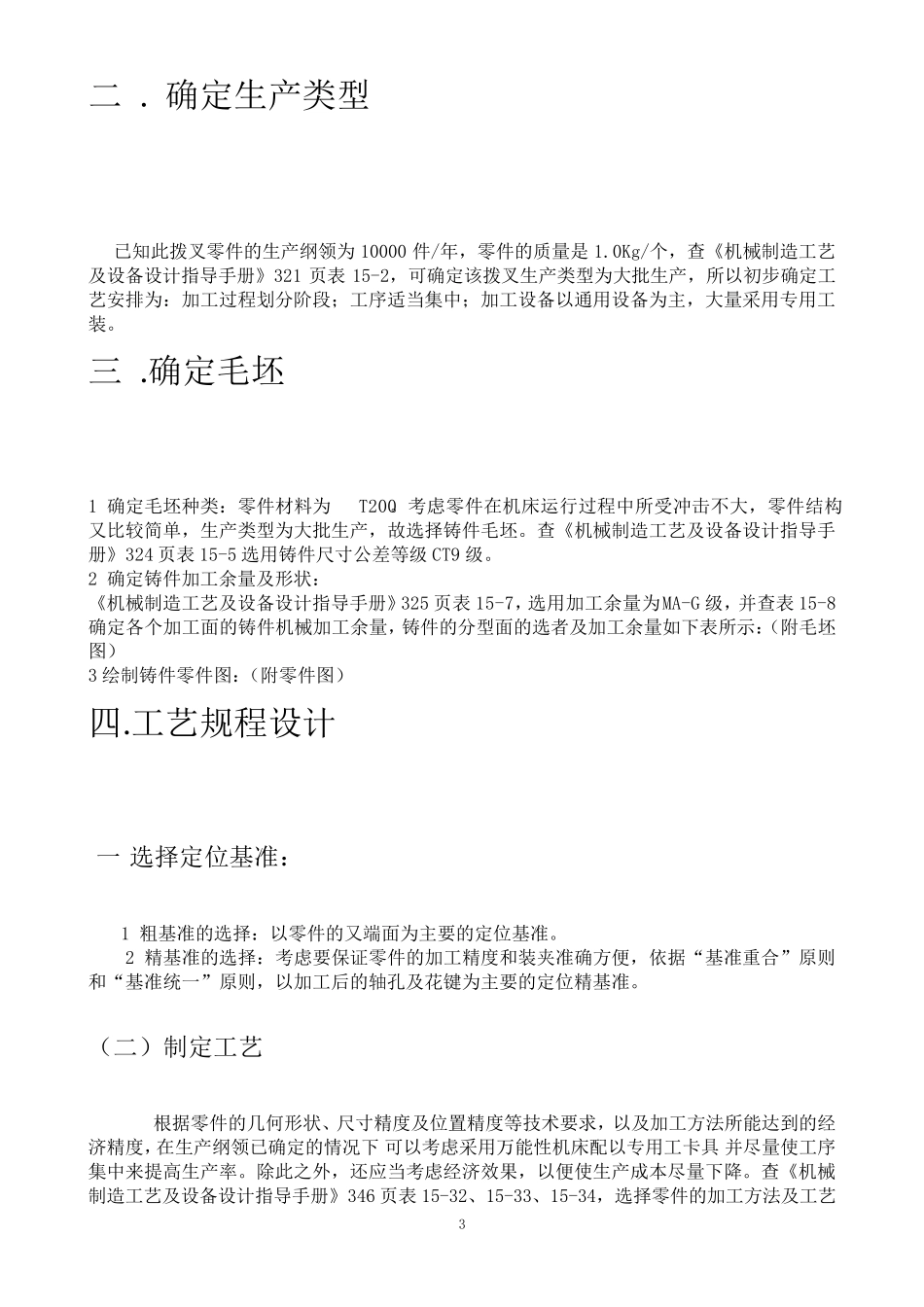

CA6140车床拨叉831005的铣8槽夹具设计_第3页
3/9

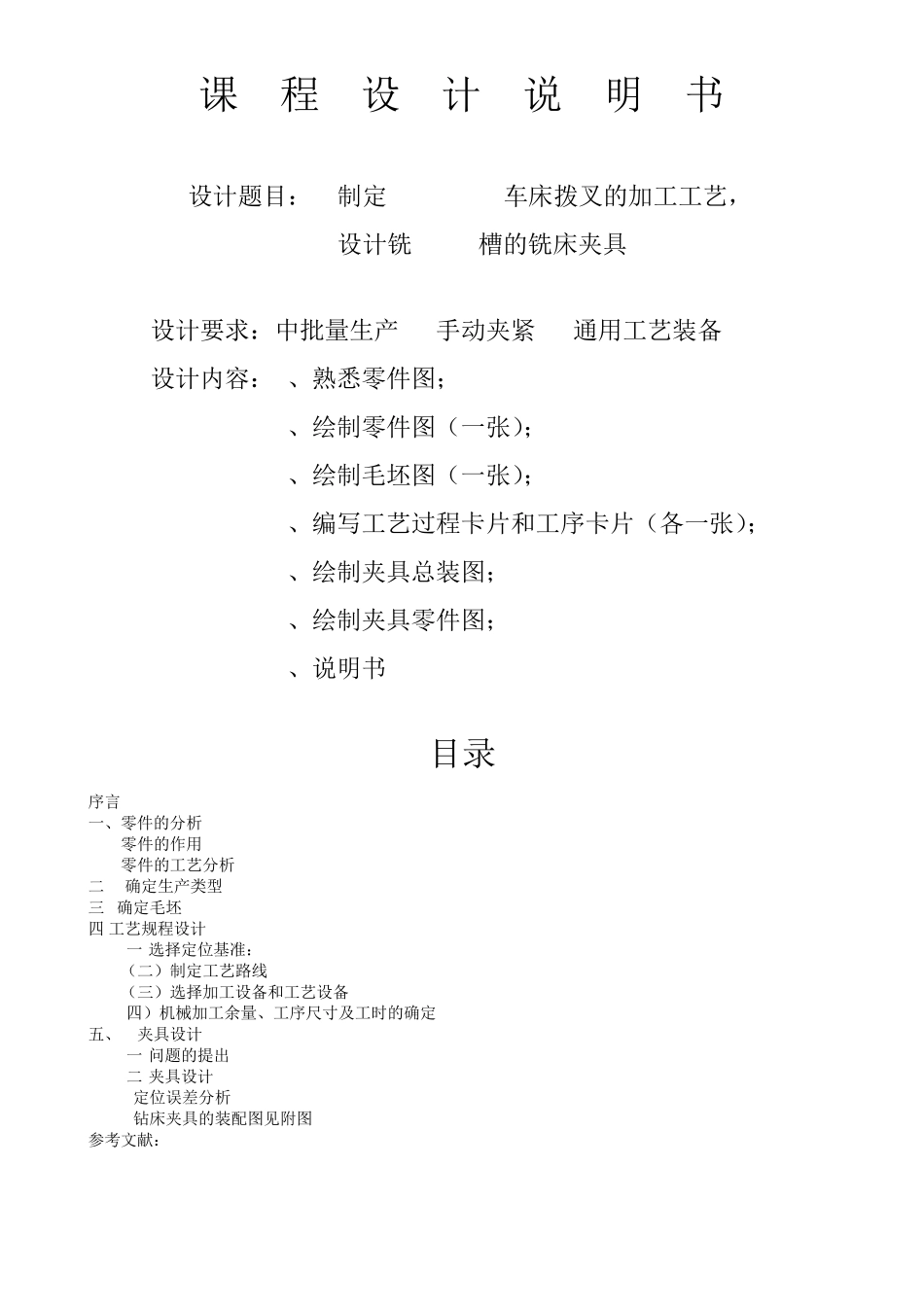

课 程 设 计 说 明 书 设计题目: 制定 CA6140C车床拨叉的加工工艺, 设计铣 8mm槽的铣床夹具 设计要求:中批量生产 手动夹紧 通用工艺装备 设计内容:1、熟悉零件图; 2、绘制零件图(一张); 3、绘制毛坯图(一张); 4、编写工艺过程卡片和工序卡片(各一张); 5、绘制夹具总装图; 6、绘制夹具零件图; 7、说明书 目录 序言............................................................................................................................................................................2 一、零件的分析 ........................................................................................................................................................2 零件的作用........................................................................................................................................................2 零件的工艺分析 ................................................................................................................................................2 二 . 确定生产类型 ...................................................................................................................................................3 三 .确定毛坯.............................................................................................................................................................3 四.工艺规程设计.......................................................................................................................................................3 (一)选择定位基准:..........................................................................................................................................3 (二)制定工艺路线 ........................................................................................................................................3 (三)选择加工设备和工艺设备....................................................................................................................4 (四)机械加工余...
