ca6140车床杠杆设计说明书完整

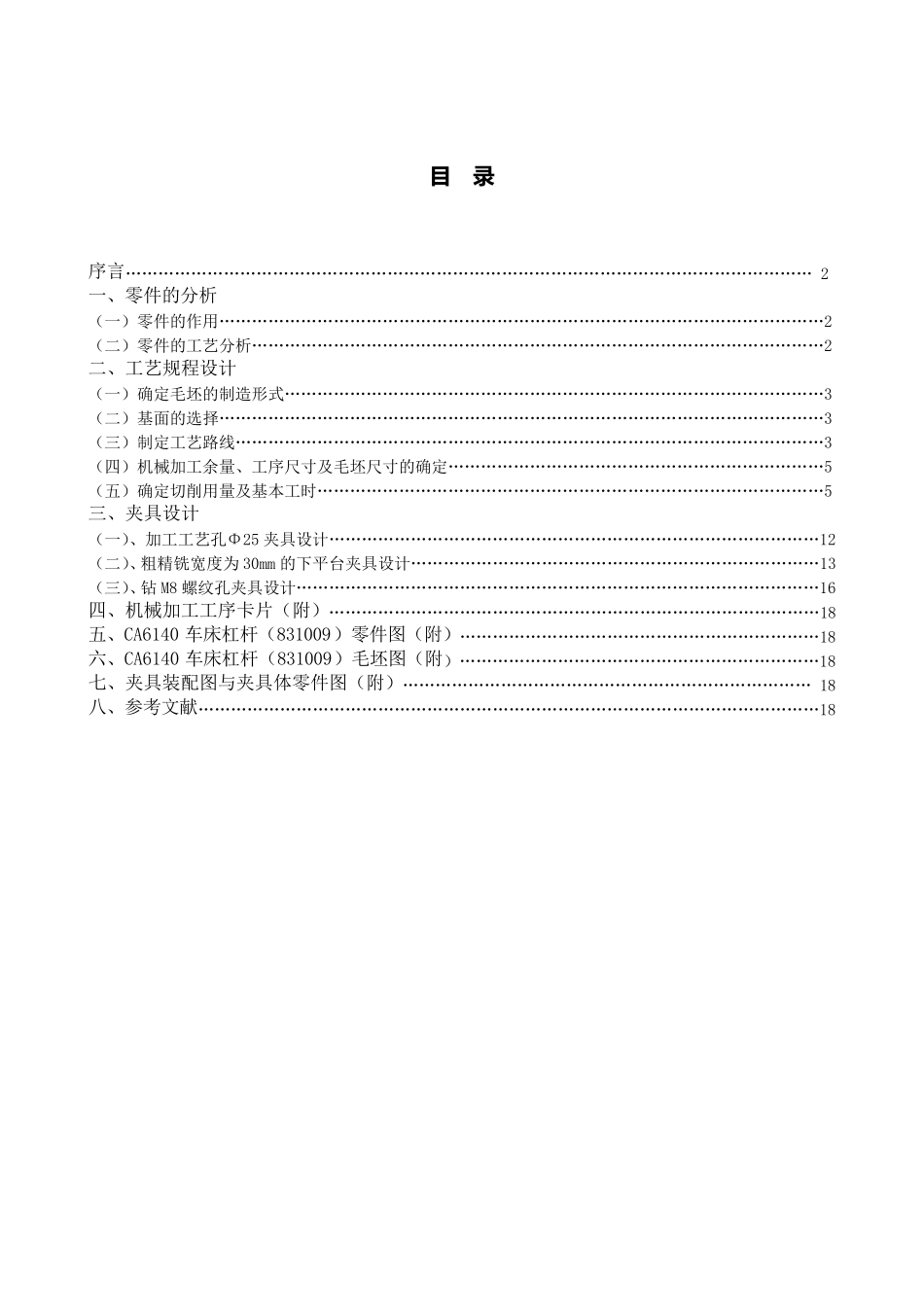

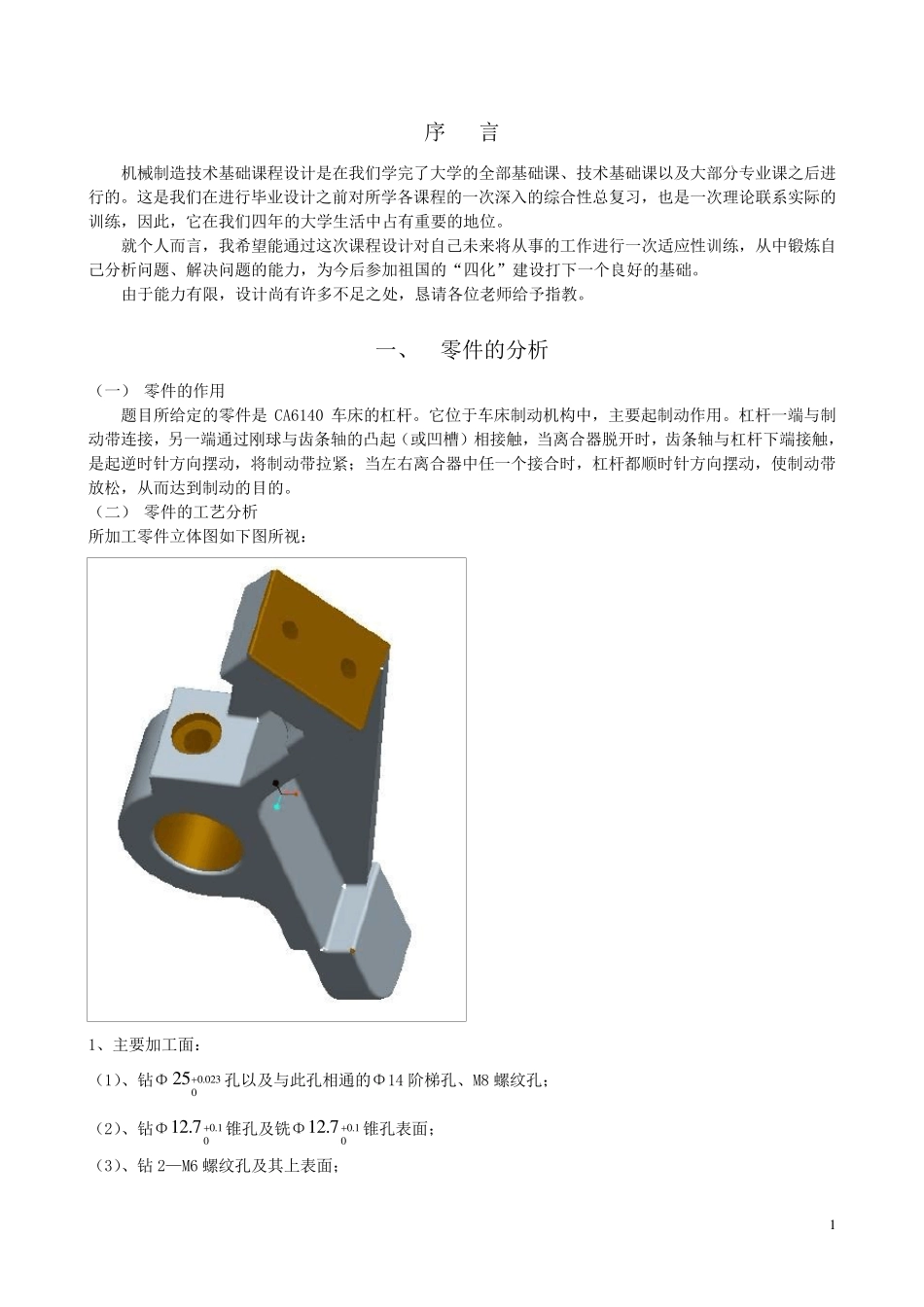

目 录 序言……………………………………………………………………………………………………………… 2 一、零件的分析 （一）零件的作用…………………………………………………………………………………………………2 （二）零件的工艺分析……………………………………………………………………………………………2 二、工艺规程设计 （一）确定毛坯的制造形式………………………………………………………………………………………3 （二）基面的选择…………………………………………………………………………………………………3 （三）制定工艺路线………………………………………………………………………………………………3 （四）机械加工余量、工序尺寸及毛坯尺寸的确定……………………………………………………………5 （五）确定切削用量及基本工时…………………………………………………………………………………5 三、夹具设计 （一）、加工工艺孔Φ25 夹具设计………………………………………………………………………………12 （二）、粗精铣宽度为 30mm 的下平台夹具设计…………………………………………………………………13 （三）、钻 M8 螺纹孔夹具设计……………………………………………………………………………………16 四、机械加工工序卡片（附）………………………………………………………………………………18 五、CA6140 车床杠杆（831009）零件图（附）…………………………………………………………18 六、CA6140 车床杠杆（831009）毛坯图（附）…………………………………………………………18 七、夹具装配图与夹具体零件图（附）………………………………………………………………… 18 八、参考文献……………………………………………………………………………………………………18 1 序 言 机 械 制 造 技 术 基 础 课 程 设 计 是 在 我 们 学 完 了 大 学 的 全 部 基 础 课 、 技 术 基 础 课 以 及 大 部 分 专 业 课 之 后 进行 的 。 这 是 我 们 在 进 行 毕 业 设 计 之 前 对 所 学 各 课 程 的 一 次 深 入 的 综 合 性 总 复 习 ， 也 是 一 次 理 论 联 系 实 际 的训 练 ， 因 此 ， 它 在 我 们 四 年 的 大 学 生 活 中 占 有 重 要...
