CAD2010题库

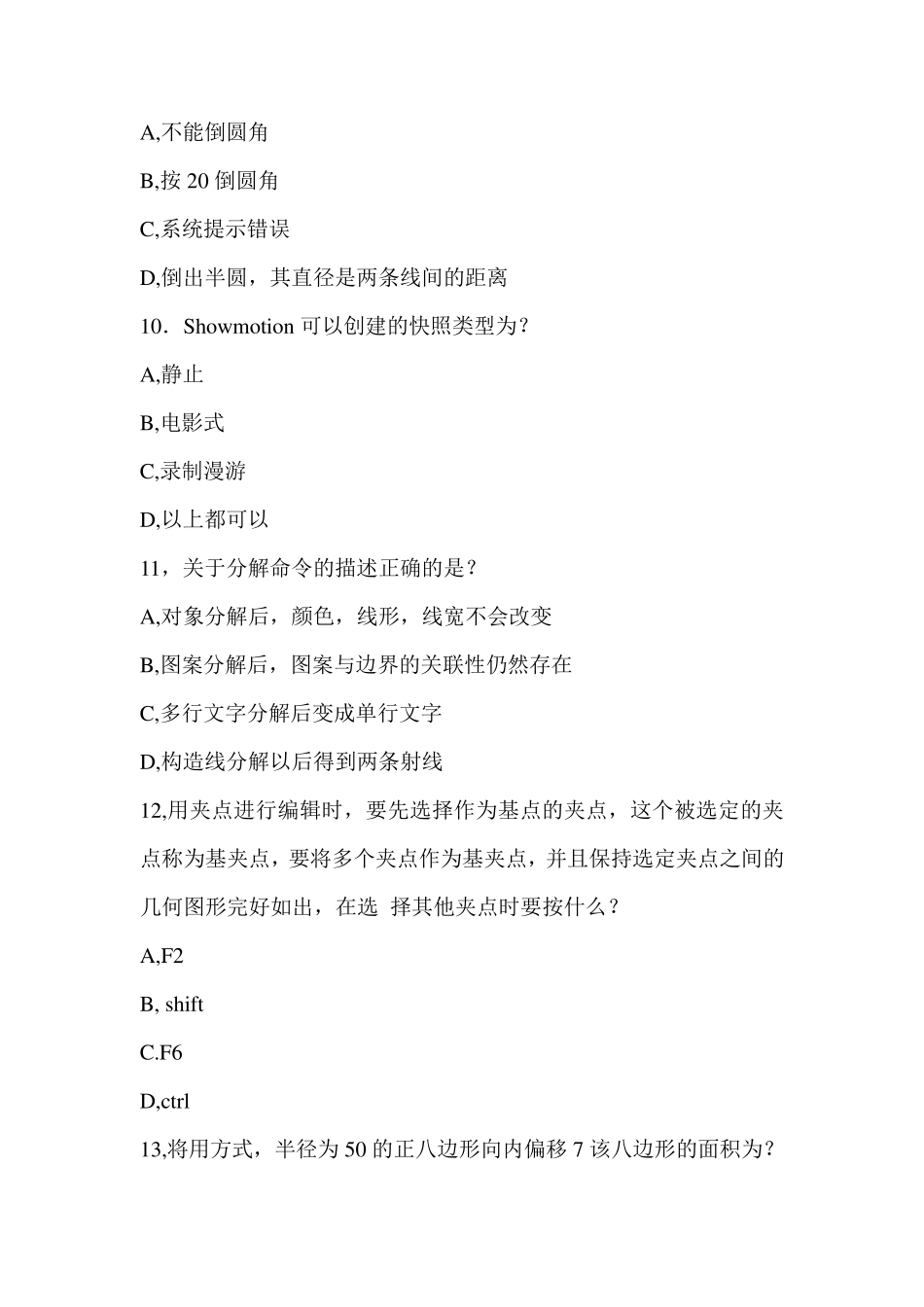

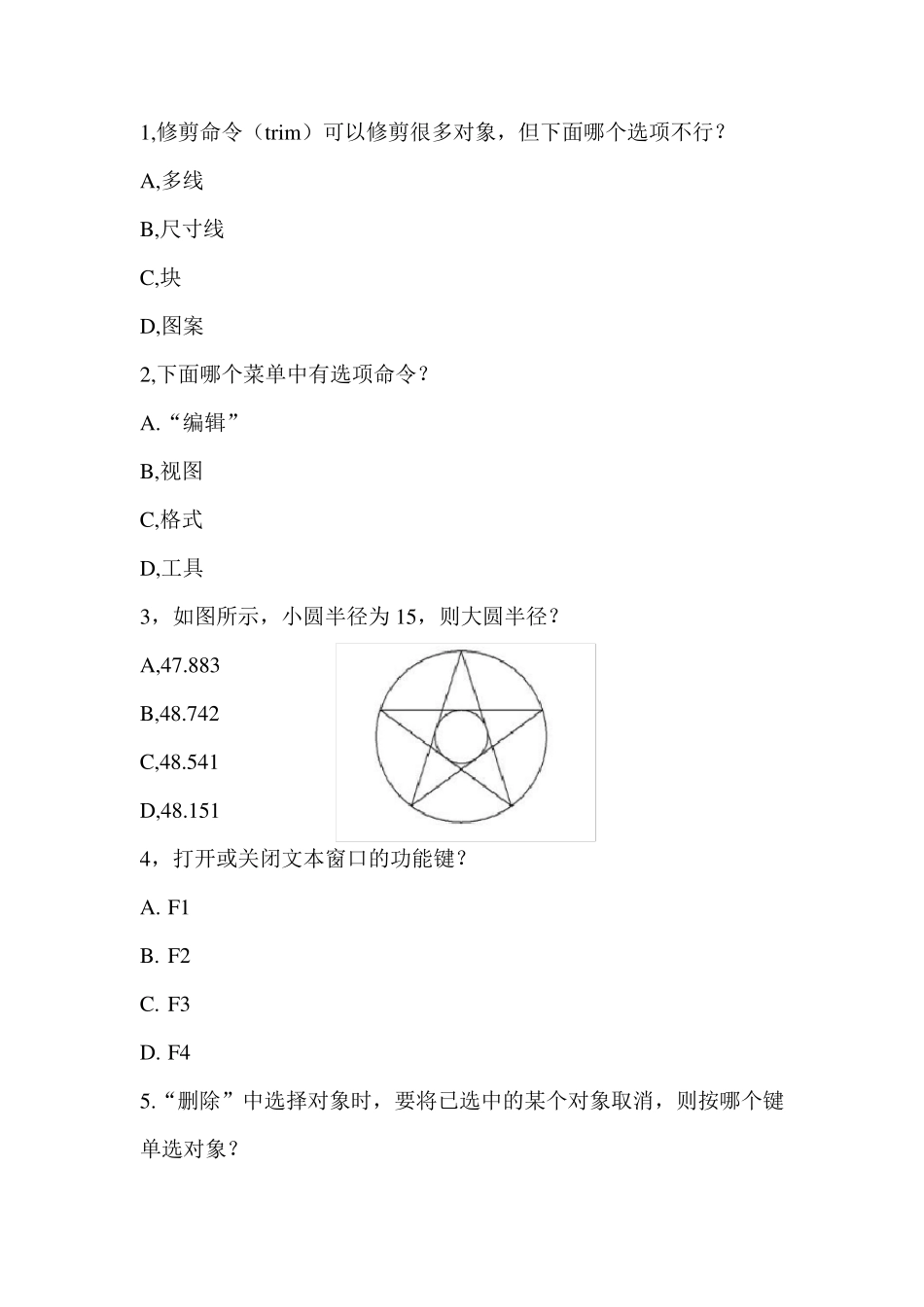

1,修剪命令（trim）可以修剪很多对象，但下面哪个选项不行？ A,多线 B,尺寸线 C,块 D,图案 2,下面哪个菜单中有选项命令？ A.“编辑” B,视图 C,格式 D,工具 3，如图所示，小圆半径为 15，则大圆半径？ A,47.883 B,48.742 C,48.541 D,48.151 4，打开或关闭文本窗口的功能键？ A. F1 B. F2 C. F3 D. F4 5.“删除”中选择对象时，要将已选中的某个对象取消，则按哪个键单选对象？ A. ctrl B. shift C. tab D. alt 6.已知圆弧的起点坐标（30，50），端点坐标（60，100），半径135，该圆弧的长度为？ A.191.92 B.151.46 C.58.77 D.87.58 7.在未启动命令时，选对图形对象后，按下鼠标右键拖动，在弹出的菜单中没有哪一项？ A.移动到此处 B.镜像到此处 C.复制到此处 D.取消 8.如图，jpg 所示图案填充采用的孤岛检测依次是？ A.外部，普通，忽略 B,普通，外部，忽略 C,忽略，外部，普通 D,忽略，普通，外部 9.对两条平行的直线倒圆角，圆角半径为20，其结果是？ A,不能倒圆角 B,按20 倒圆角 C,系统提示错误 D,倒出半圆，其直径是两条线间的距离 10．Show motion 可以创建的快照类型为？ A,静止 B,电影式 C,录制漫游 D,以上都可以 11，关于分解命令的描述正确的是？ A,对象分解后，颜色，线形，线宽不会改变 B,图案分解后，图案与边界的关联性仍然存在 C,多行文字分解后变成单行文字 D,构造线分解以后得到两条射线 12,用夹点进行编辑时，要先选择作为基点的夹点，这个被选定的夹点称为基夹点，要将多个夹点作为基夹点，并且保持选定夹点之间的几何图形完好如出，在选 择其他夹点时要按什么？ A,F2 B, shift C.F6 D,ctrl 13,将用方式，半径为50 的正八边形向内偏移 7 该八边形的面积为？ A, 7071.0678 B, 5090.4123 C, 7051.3468 D, 5050.5341 14.如图所示，正五边形的内切圆半径R？ A, 64.348 B, 61.937 C, 72.812 D, 45 15,如下图，在移动命令下若要一次选 取除 ab 线外的其他 所有物体 ，不能完成的是？ A,窗口 B,窗交 C,编组 D,栅栏 16,非关联的填充图案，是否可以对边界使用夹点拖动编辑？ A,可以 B,不可以 C,当边界是一个对象的时候可以 D,当公差间隙等于 0 时可以 17,绘直线起点坐标的为 57.79，真线长度 173，与 X 轴正向的夹角为71，其第二个端点的坐标为?\ A,X=110.3237 Y=242.5754 B, X=113.3233 Y=242.5754 C, X=...
