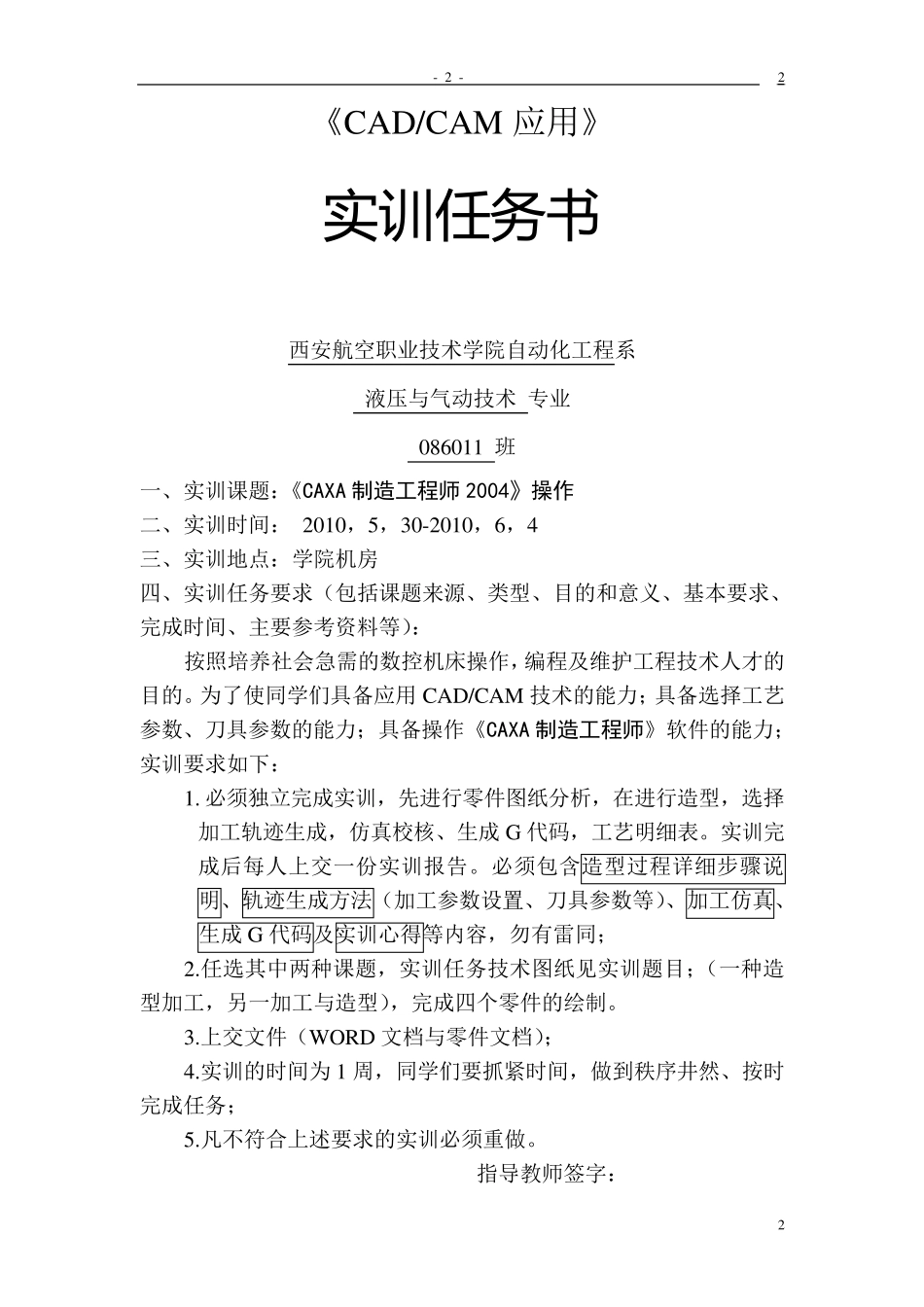

- 1 - 1 1 西 安 航 空 职 业 技 术 学 院 课 程 设 计 说 明 书 科 目 ： CAD/CAM 课 程 设 计 专 业 ： 液 压 与 气 动 技 术 班 级 、学 号： ******-30 姓名： *** 指导老师： *** 二〇一〇年六月四日 - 2 - 2 2 《CAD/CAM 应用》 实 训 任 务 书 西安航空职业技术学院自动化工程系 液压与气动技术 专业 086011 班 一、实训课题：《CAXA 制造工程师2004》操作 二、实训时间： 2010，5，30-2010，6，4 三、实训地点：学院机房 四、实训任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）： 按照培养社会急需的数控机床操作，编程及维护工程技术人才的目的。为了使同学们具备应用CAD/CAM 技术的能力；具备选择工艺参数、刀具参数的能力；具备操作《CAXA 制造工程师》软件的能力；实训要求如下： 1. 必须独立完成实训，先进行零件图纸分析，在进行造型，选择加工轨迹生成，仿真校核、生成 G 代码，工艺明细表。实训完成后每人上交一份实训报告。必须包含造型过程详细步骤说明、轨迹生成方法（加工参数设置、刀具参数等）、加工仿真、生成 G 代码及实训心得等内容，勿有雷同； 2.任选其中两种课题，实训任务技术图纸见实训题目；（一种造型加工，另一加工与造型），完成四个零件的绘制。 3.上交文件（W ORD 文档与零件文档）； 4.实训的时间为 1 周，同学们要抓紧时间，做到秩序井然、按时完成任务； 5.凡不符合上述要求的实训必须重做。 指导教师签字： - 3 - 3 3 实训教学目的 应用CAD/CAM 技术的能力；具备选择工艺参数、刀具参数的能力；具备操作《CAXA 制造工程师》软件的能力,通过实习，应达到以下要求： 1、熟练掌握 CAD/CAM 软件的建模操作，能完成中等复杂程度的产品设计按照培养社会急需的数控机床操作，编程及维护工程技术人才的目的。为了使我们具备； 2、熟悉计算机辅助制造的相关内容，能根据加工工件的材料和刀具独立完成产品加工的工艺参数的设置； 3、能熟练运用CAD/CAM 软件进行产品加工的刀具路径的编制，具备对简单模具零件进行 CAM处理的能力； 实 训 题 目 本次实训我所做题目如下图: 实体放样 手柄造型 角带轮造型 鼠标造型 - 4 - 4 4 手 柄 的 造 型 和 加 工 G 代码的 生成 图1 一、操作步骤： 1． 按键盘上的F6 切换到YZ 面，再选择特征树的...
