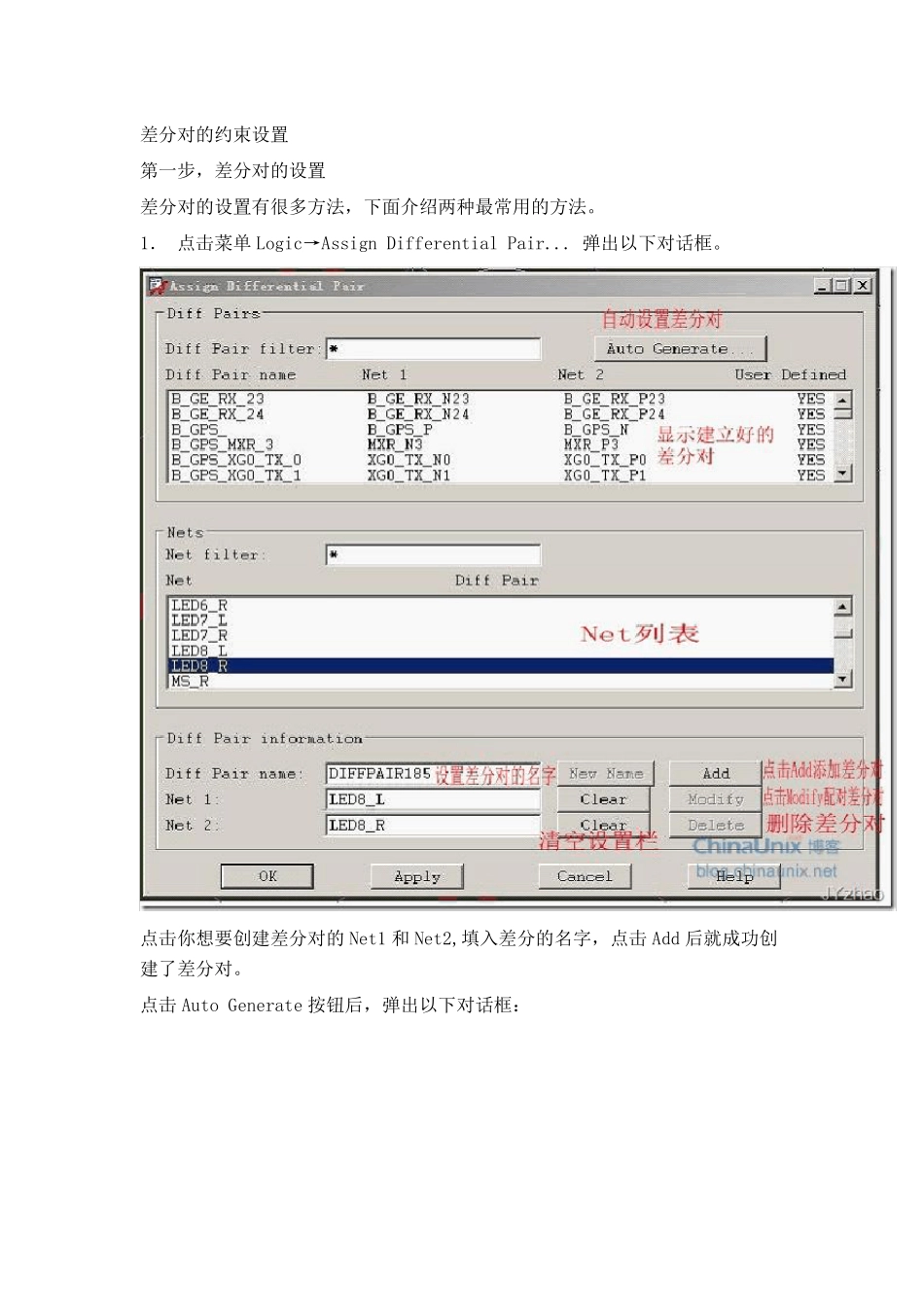

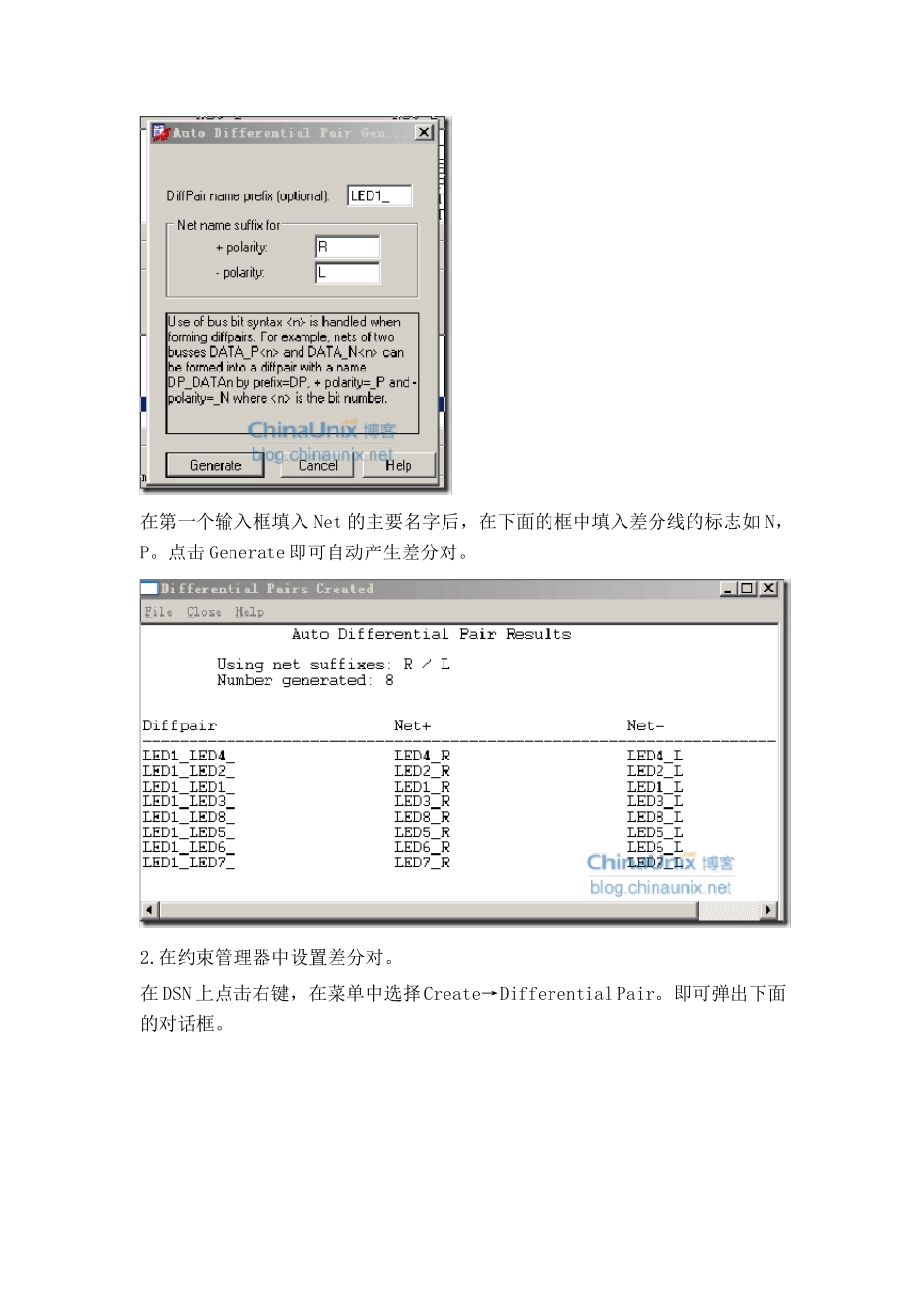

差分对的约束设置 第一步,差分对的设置 差分对的设置有很多方法,下面介绍两种最常用的方法。 1. 点击菜单Logic→Assign Differential Pair... 弹出以下对话框。 点击你想要创建差分对的Net1 和 Net2,填入差分的名字,点击Add 后就成功创建了差分对。 点击Auto Generate 按钮后,弹出以下对话框: 在第一个输入框填入Net 的主要名字后,在下面的框中填入差分线的标志如N,P。点击Generate 即可自动产生差分对。 2.在约束管理器中设置差分对。 在DSN 上点击右键,在菜单中选择Create→Differential Pair。即可弹出下面的对话框。 和上一种方法的设置差不多,这里就不再叙述了。 第二步 差分对约束规则的设置 差分对各项约束可以在约束管理器中的Electric→Net→routing→Differential Pair 中直接在各差分对上填入各项约束数值就可生效,但更好的方法是创建约束规则后赋给各个差分对。 在DSN 上点击右键,在菜单中选择 Create→Electrical CSet 后,弹出下面的对话框; 输入规则名后点 Ok,在Electric→constraimt set→outing→Differential Pair 中可以看到新规则。 在表格中输入各项数值即可完成新规则的设置。如图所示 差分对约束参数主要有以下几个: 1coupling paramaters 主要包括了 Primary Gap 差分对最优先线间距(边到边间距)。 Primary Width 差分对最优先线宽。 Neck Gap 差分对Neck 模式下的线间距(边到边间距),用于差分对走线在布线密集区域时切换到Neck 值。 Neck Width 差分对Neck 模式下的线宽,用于差分对走线在布线密集区域时切换到Neck 值。如图所示 设置数值时在表格中右键菜单中选择change,会出现以下各层数值表格,可以在每一层上设置不同的数值。 需要注意的是在物理(physical)约束中同样可以设置差分规则,但是电气规则约束在布线时更优先,同时电气规则可以设置更多的约束,推荐在电气规则中设置差分走线的约束。 2 Min Line Specing 差分对最小间距,一定要小于或等于"Primary gap"与(-)tolerance 的数值,并且也要小于或等于"Neck gap"与(-)tolerance 的数值。对于不符合约束的差分对,会显示“DS”的DRC 错误提示。 3 Dynamic Phase:动态相位检查,在16.3 版本新加入的功能。对差分对路径中每个转角之间造成的路径差异进行检查。如在整个差分对网络中,正向与反向之间的走线差距不能超过“x mils”。如果整个路径中的某一个...
