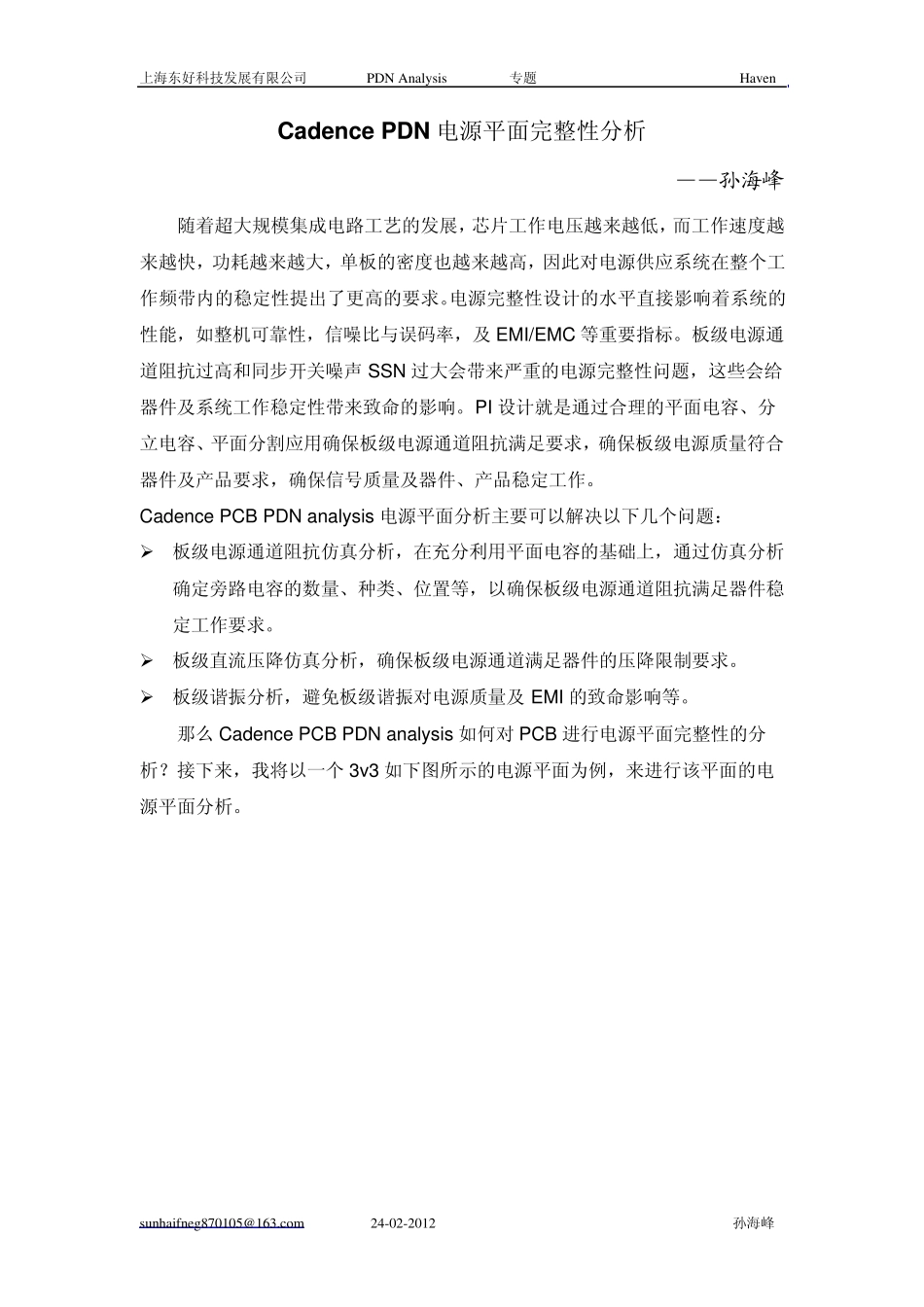

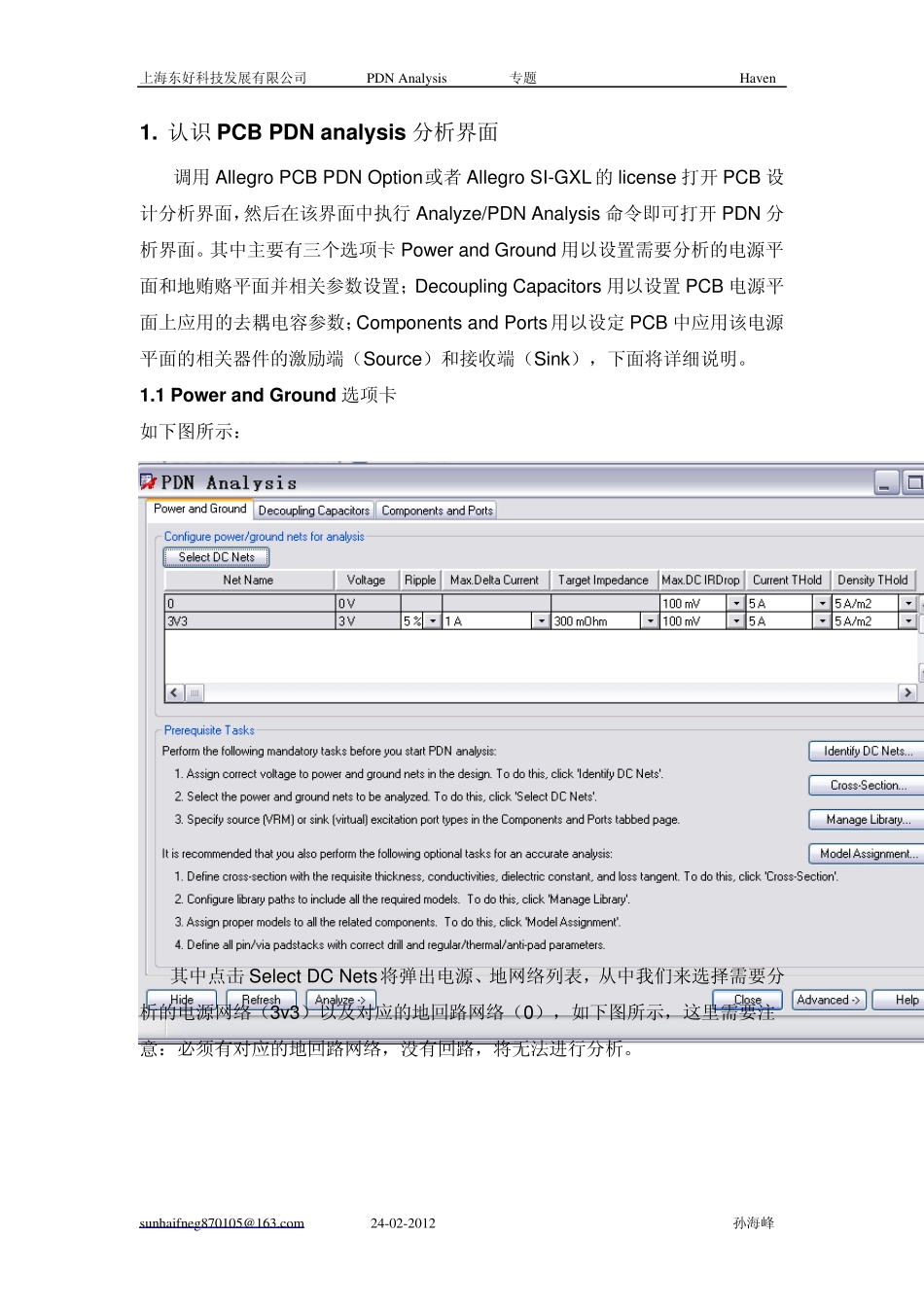

上海东好科技发展有限公司 PDN Analysis专题 Haven sunhaifneg870105@163.com 24-02-2012 孙海峰 Cadence PDN 电源平面完整性分析 ——孙海峰 随着超大规模集成电路工艺的发展，芯片工作电压越来越低，而工作速度越来越快，功耗越来越大，单板的密度也越来越高，因此对电源供应系统在整个工作频带内的稳定性提出了更高的要求。电源完整性设计的水平直接影响着系统的性能，如整机可靠性，信噪比与误码率，及 EMI/EMC 等重要指标。板级电源通道阻抗过高和同步开关噪声 SSN 过大会带来严重的电源完整性问题，这些会给器件及系统工作稳定性带来致命的影响。PI 设计就是通过合理的平面电容、分立电容、平面分割应用确保板级电源通道阻抗满足要求，确保板级电源质量符合器件及产品要求，确保信号质量及器件、产品稳定工作。 Cadence PCB PDN analysis 电源平面分析主要可以解决以下几个问题： 板级电源通道阻抗仿真分析，在充分利用平面电容的基础上，通过仿真分析确定旁路电容的数量、种类、位置等，以确保板级电源通道阻抗满足器件稳定工作要求。 板级直流压降仿真分析，确保板级电源通道满足器件的压降限制要求。 板级谐振分析，避免板级谐振对电源质量及 EMI 的致命影响等。 那么 Cadence PCB PDN analysis 如何对 PCB 进行电源平面完整性的分析？接下来，我将以一个 3v3 如下图所示的电源平面为例，来进行该平面的电源平面分析。 上海东好科技发展有限公司 PDN Analysis专题 Haven sunhaifneg870105@163.com 24-02-2012 孙海峰 对图中3v 3 电源平面进行完整性分析，具体步骤将作详细解析。 在对该电源平面进行分析之前，我们需要首先确定PCB 参数的精确，如：电源平面电平Identify DC Nets、PCB 叠层参数Cross-Section 等，这些参数都必须和 PCB 板厂沟通（板厂对叠层参数生产能力不同），在此基础上精确参数方能得到精确的分析结果。这些参数也可以在PDN Analy sis 分析界面上点击Identify DC Nets，Cross-Section 来调整优化。 上海东好科技发展有限公司 PDN Analysis专题 Haven sunhaifneg870105@163.com 24-02-2012 孙海峰 1. 认识PCB PDN analysis 分析界面 调用Allegro PCB PDN Option或者Allegro SI-GXL 的license 打开PCB 设计分析界面，然后在该界面中执行Analyze/PDN Analysis 命令即可打开PDN 分析界面。其中主要有三个选项卡Power an...
