CAD专业考试题及答案

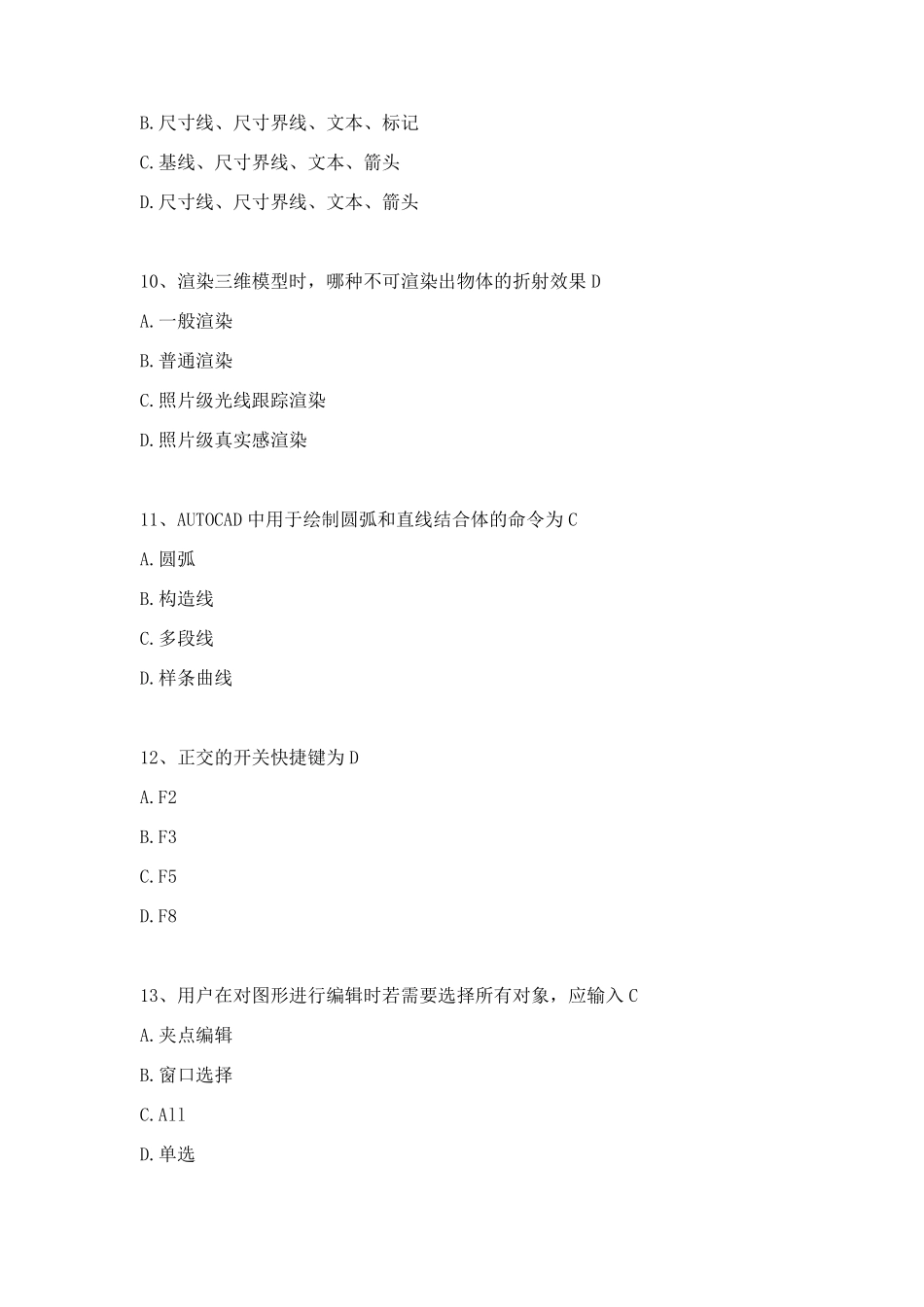

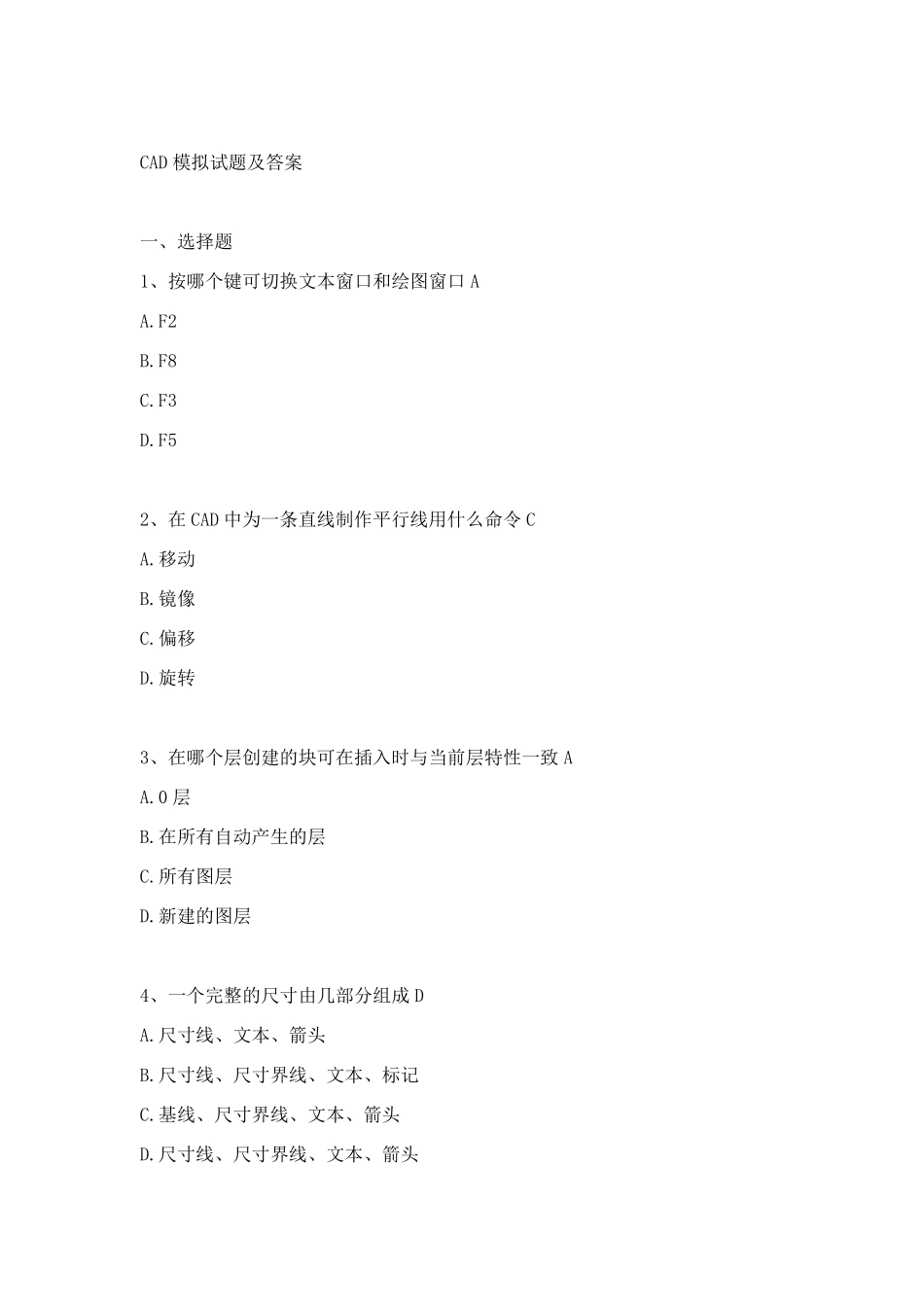

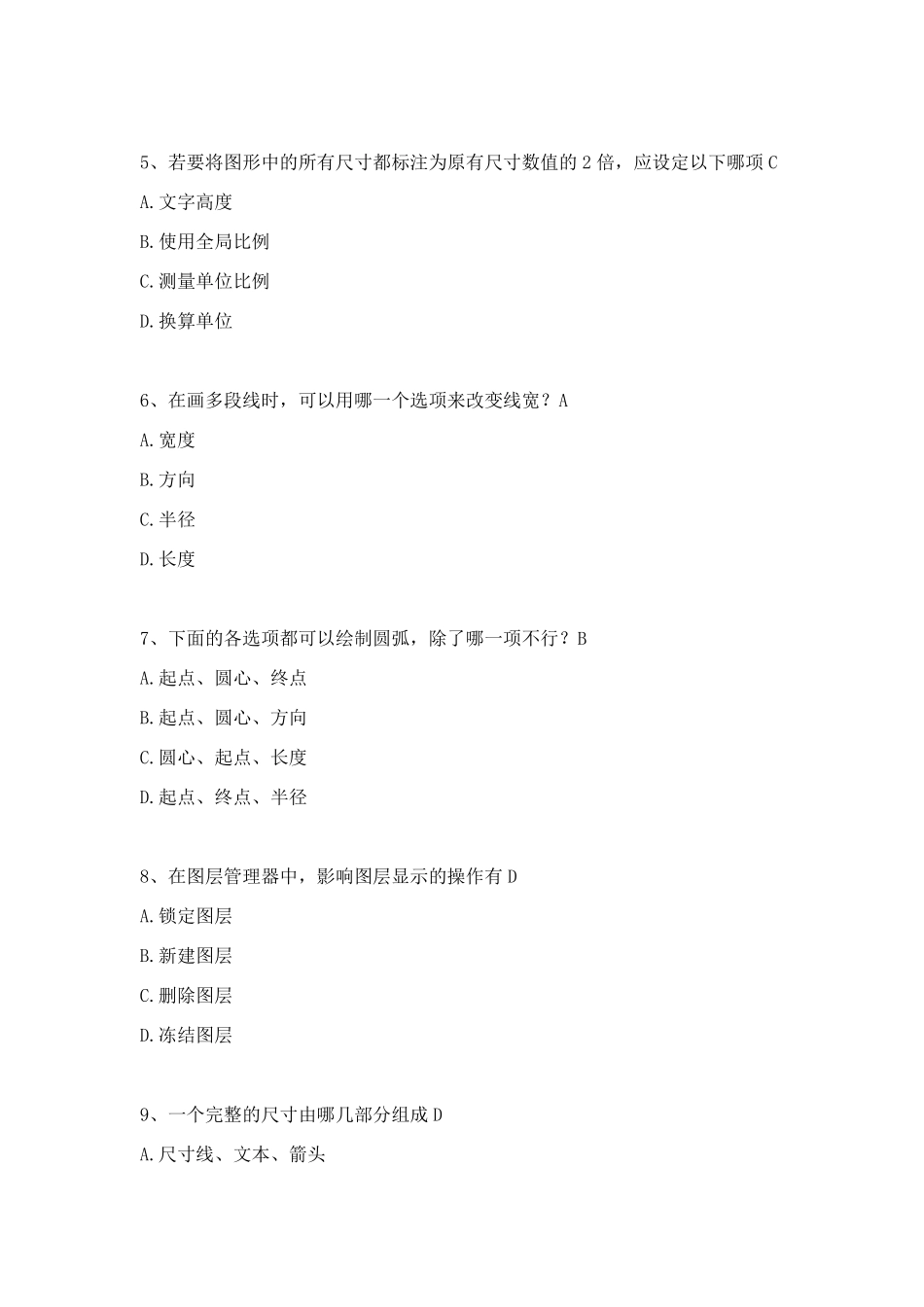

CAD 模拟试题及答案 一、选择题 1、按哪个键可切换文本窗口和绘图窗口 A A.F2 B.F8 C.F3 D.F5 2、在 CAD 中为一条直线制作平行线用什么命令 C A.移动 B.镜像 C.偏移 D.旋转 3、在哪个层创建的块可在插入时与当前层特性一致 A A.0 层 B.在所有自动产生的层 C.所有图层 D.新建的图层 4、一个完整的尺寸由几部分组成 D A.尺寸线、文本、箭头 B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头 D.尺寸线、尺寸界线、文本、箭头 5、若要将图形中的所有尺寸都标注为原有尺寸数值的 2 倍，应设定以下哪项 C A.文字高度 B.使用全局比例 C.测量单位比例 D.换算单位 6、在画多段线时，可以用哪一个选项来改变线宽？A A.宽度 B.方向 C.半径 D.长度 7、下面的各选项都可以绘制圆弧，除了哪一项不行？B A.起点、圆心、终点 B.起点、圆心、方向 C.圆心、起点、长度 D.起点、终点、半径 8、在图层管理器中，影响图层显示的操作有 D A.锁定图层 B.新建图层 C.删除图层 D.冻结图层 9、一个完整的尺寸由哪几部分组成 D A.尺寸线、文本、箭头 B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头 D.尺寸线、尺寸界线、文本、箭头 10、渲染三维模型时，哪种不可渲染出物体的折射效果 D A.一般渲染 B.普通渲染 C.照片级光线跟踪渲染 D.照片级真实感渲染 11、AUTOCAD 中用于绘制圆弧和直线结合体的命令为 C A.圆弧 B.构造线 C.多段线 D.样条曲线 12、正交的开关快捷键为 D A.F2 B.F3 C.F5 D.F8 13、用户在对图形进行编辑时若需要选择所有对象，应输入 C A.夹点编辑 B.窗口选择 C.All D.单选 14、下面的哪一种方式可以使得光标锁定预先定义的栅格D A.栅格 B.正交 C.当前图层命令 D.栅格捕捉设置 15、在AUTOCAD 中，下列哪一个命令可以设置图纸边界C A.GRID B.SNAP 和GRID C.LIMITS D.OPTIONS 16、样式20±0.5 是公差标注中的？形式。A A.对称 B.极限偏差 C.极限尺寸 D.基本尺寸 17、当前图层能不能被关闭？A A.能 B.不能 18、AutoCAD 中块文件的扩展名是 B A.dwt B.dwg C.bak D.dxf 19、拉长命令的快捷键是：C A.s B.ex C.len D.br 20、拉伸命令的快捷键是：A A.s B.ex C.len D.br 21、在什么情况下，多线可以进行修剪：A A.分解 B.结合 C.断开 D.编组 22、下列哪种方法不能调换图层：C A.特性 B.特性匹配 C....
