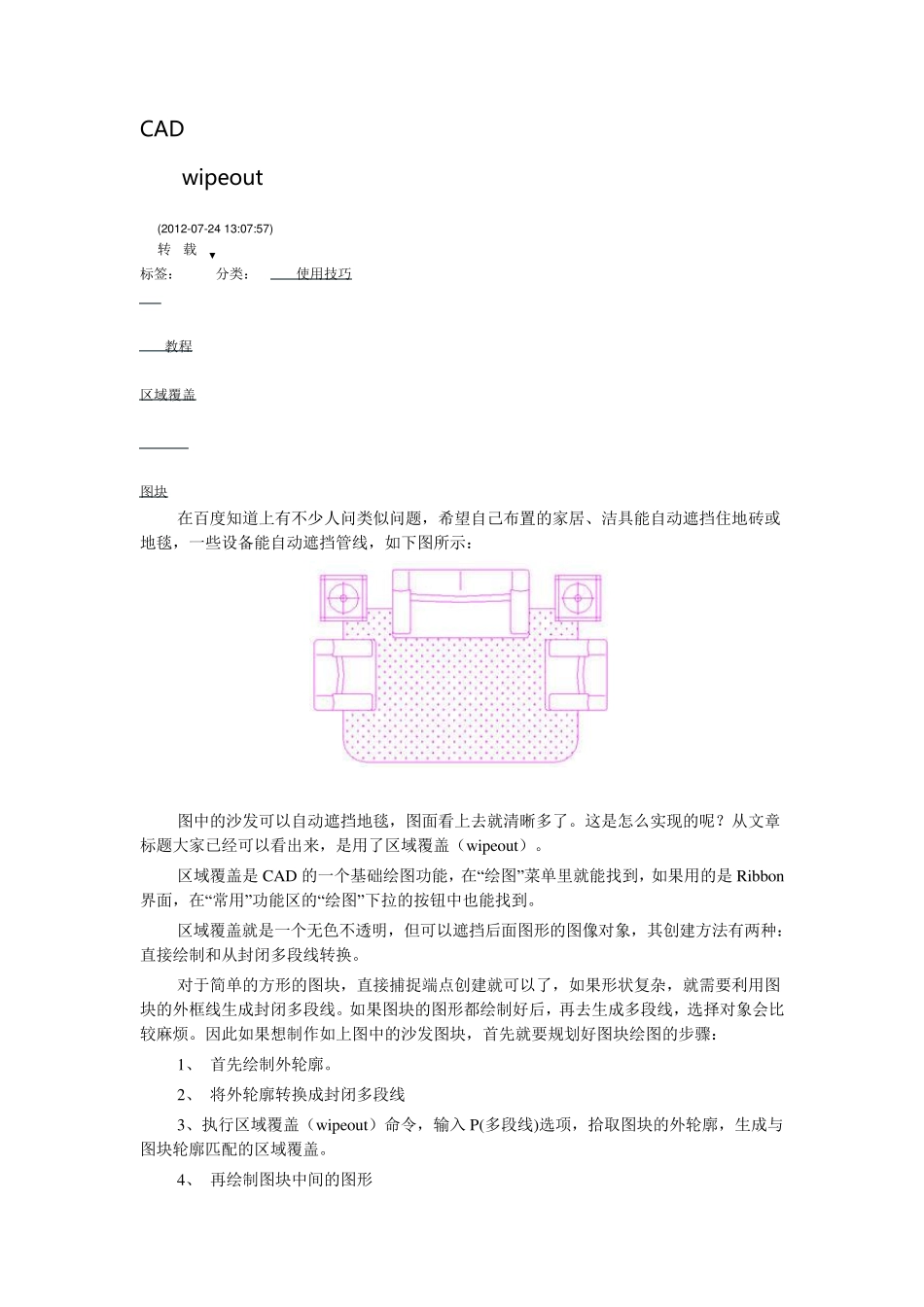

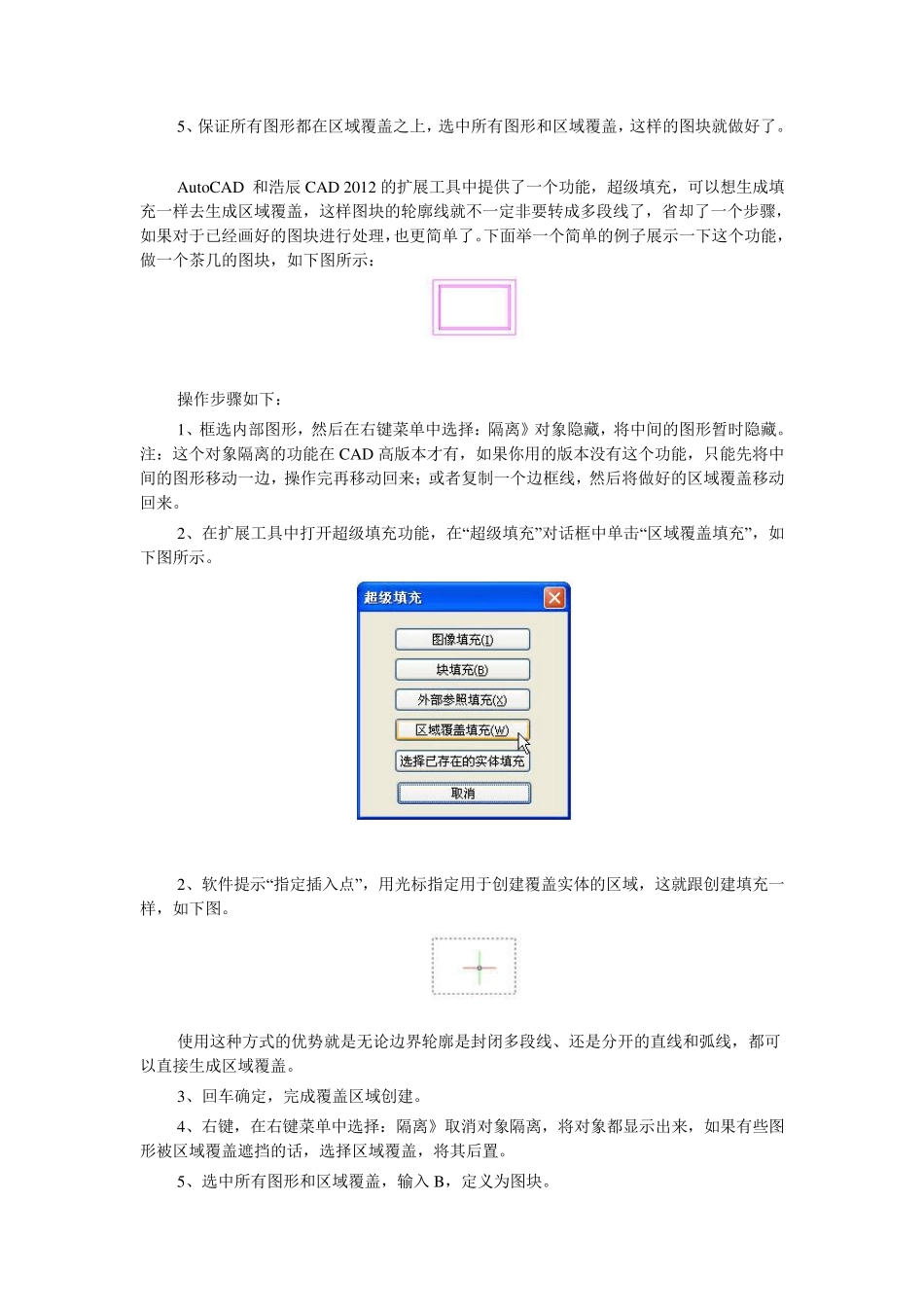

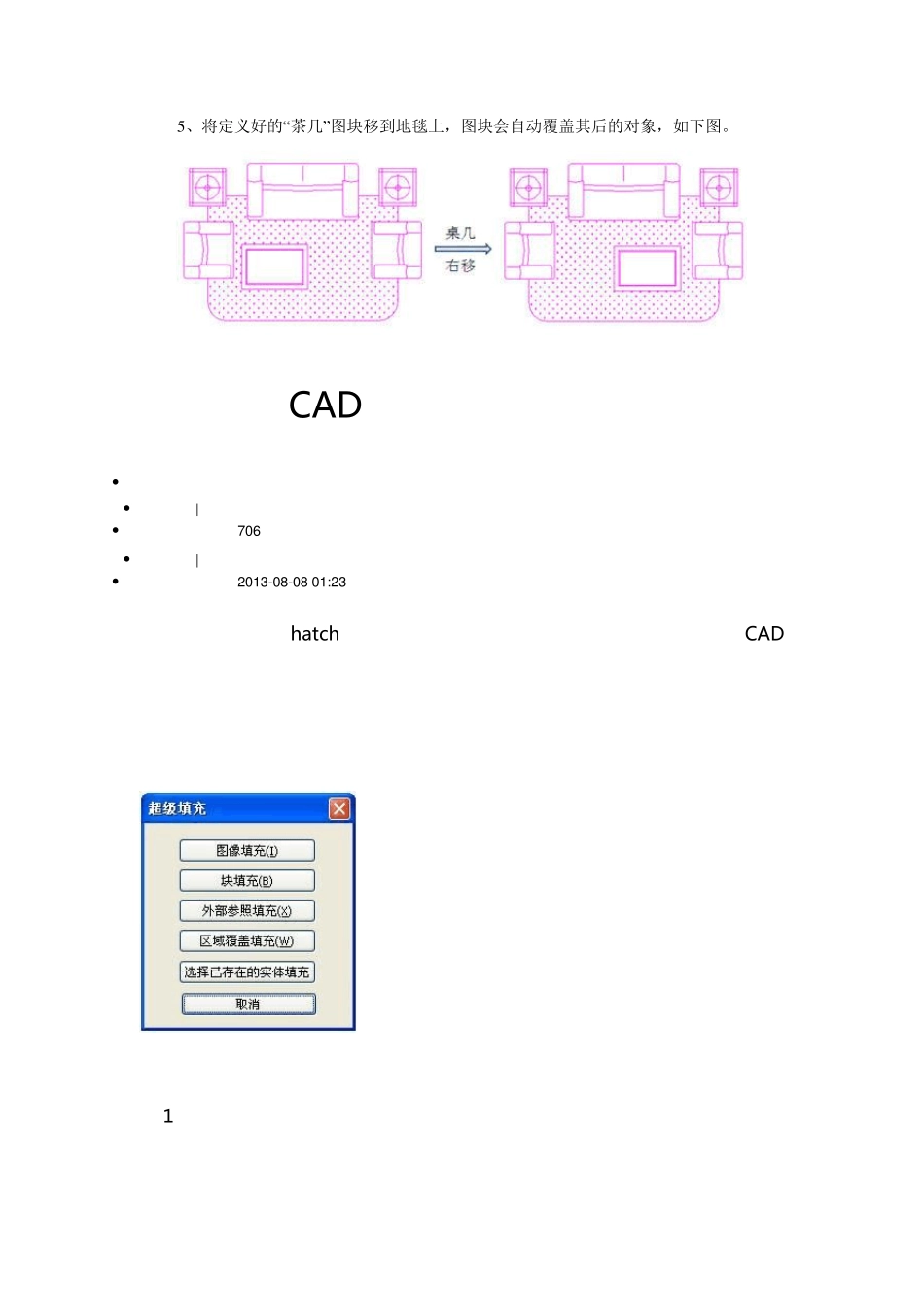

CAD 中怎么能让图块能遮挡住后面的图形?如何能更轻松创建区域覆盖(w ipeout)? (2012-07-24 13:07:57) 转载▼ 标签: cad cad教程 区域覆盖 wipeout 图块 分类: CAD使用技巧 在百度知道上有不少人问类似问题,希望自己布置的家居、洁具能自动遮挡住地砖或地毯,一些设备能自动遮挡管线,如下图所示: 图中的沙发可以自动遮挡地毯,图面看上去就清晰多了。这是怎么实现的呢?从文章标题大家已经可以看出来,是用了区域覆盖(w ipeout)。 区域覆盖是 CAD 的一个基础绘图功能,在“绘图”菜单里就能找到,如果用的是 Ribbon界面,在“常用”功能区的“绘图”下拉的按钮中也能找到。 区域覆盖就是一个无色不透明,但可以遮挡后面图形的图像对象,其创建方法有两种:直接绘制和从封闭多段线转换。 对于简单的方形的图块,直接捕捉端点创建就可以了,如果形状复杂,就需要利用图块的外框线生成封闭多段线。如果图块的图形都绘制好后,再去生成多段线,选择对象会比较麻烦。因此如果想制作如上图中的沙发图块,首先就要规划好图块绘图的步骤: 1、 首先绘制外轮廓。 2、 将外轮廓转换成封闭多段线 3、执行区域覆盖(w ipeout)命令,输入 P(多段线)选项,拾取图块的外轮廓,生成与图块轮廓匹配的区域覆盖。 4、 再绘制图块中间的图形 5、保证所有图形都在区域覆盖之上,选中所有图形和区域覆盖,这样的图块就做好了。 Au toCAD 和浩辰 CAD 2012 的扩展工具中提供了一个功能,超级填充,可以想生成填充一样去生成区域覆盖,这样图块的轮廓线就不一定非要转成多段线了,省却了一个步骤,如果对于已经画好的图块进行处理,也更简单了。下面举一个简单的例子展示一下这个功能,做一个茶几的图块,如下图所示: 操作步骤如下: 1、框选内部图形,然后在右键菜单中选择:隔离》对象隐藏,将中间的图形暂时隐藏。注:这个对象隔离的功能在 CAD 高版本才有,如果你用的版本没有这个功能,只能先将中间的图形移动一边,操作完再移动回来;或者复制一个边框线,然后将做好的区域覆盖移动回来。 2、在扩展工具中打开超级填充功能,在“超级填充”对话框中单击“区域覆盖填充”,如下图所示。 2、软件提示“指定插入点”,用光标指定用于创建覆盖实体的区域,这就跟创建填充一样,如下图。 使用这种方式的优势就是无论边界轮廓是封闭多段线、还是分开的直线和弧线,都可以直接生成区域覆盖。 3、回车确定,完成覆...
