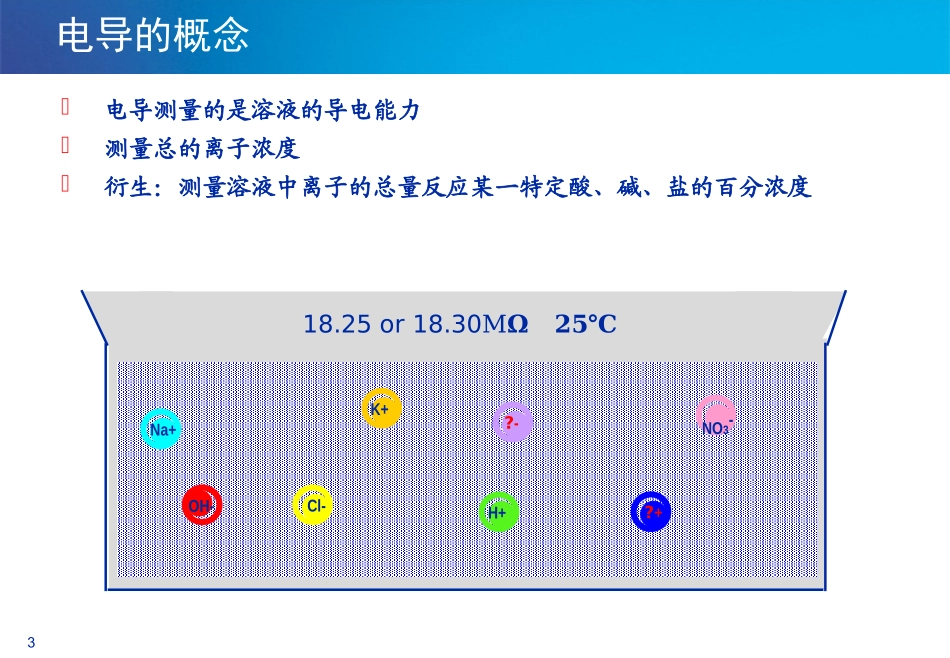

1电导仪培训课件2议程电导理论电极分类电极安装维护保养产品介绍产品应用3电导的概念电导测量的是溶液的导电能力测量总的离子浓度衍生：测量溶液中离子的总量反应某一特定酸、碱、盐的百分浓度OH-H+18.25or18.30MΩ25℃Na+K+?-Cl-?+NO3-4电导测量系统变送器：固定尺寸的电极上加交/直流电压；测量电流电极：电导常数与电极的物理尺寸有关。电缆：信号传输A-+V5电导的基本公式--欧姆定律如果把电压U加在一长度为L，截面积为A的固体导体上，电流I取决于导体的电阻R。公式1：?-6电导的基本公式--电阻率导体的电阻率ρ与几何特性成正比，也就是和长度L成正比，和截面积A成反比。公式2电阻率表征导体材料的特性ρ=LAR7电导的基本公式--电导率导体的电导率κ与几何特性成正比，也就是和长度L成反比，和截面积A成正比。公式3κ=1/ρ（电导率是电阻率的倒数）G为电导值，G=1/Rκ=LAG81cm0.1cm1cm1cm10cm1cm0.1常数常数为10.0电导常数=乘法器电导常数电极常数＝乘法器9电导率和电阻率的单位电导率：S/cm1S/cm=1X103mS/cm=1X106μS/cm电阻率：Ω-cm1Ω-cm=1X10-3kΩ-cm=1X10-6MΩ-cm18.18MΩ-cm的超纯水的电导率为0.055μS/cm10高浓度高电导率低电阻率低浓度低电导率高电阻率浓度、电导率和电阻率的关系11电导率/电阻率的本质电导率和电阻率都是表征导体性质的量，取决于溶液本身性质：溶液中离子的数量离子类型(如.Cl-,Na+)离子的迁移率=ziciiκ为溶液的电导率(S/cm)zi为离子所带的电荷数ci为每升的当量浓度λi为每摩尔的西门子平方厘米当量电导12电导率和电阻率在25°C时测得;TDS表示为氯化钠(NaCl)100M10M1M100K10K1K100101超纯水无离子水蒸镏水冷凝水饮用水冷却水不同百分浓度的酸，碱，盐溶液废水盐水，海水用于工业处理的水5%盐2%NaOH20%HCl0.01.1110100100010k100k1000k0.0210.44.6464604.6k电导率TDSppm电阻率Ω-cmµS/cm电导率/电阻率/TDS范围13电导理论电极分类电极安装维护保养产品介绍产品应用议程14电导率/电阻率探头的种类2-电极探头测量高电阻率（或低电导率）介质，如超纯水15电导率/电阻率探头的种类4-电极探头测量中高电导率介质，例如相分离过程16电导率/电阻率探头的种类电感式电导探头测量高电导率介质，例如浓度检测172-电极结构内电极外电极绝缘体流通孔螺纹电缆182-电极电场内电极外电极如果电极的机械形状发生变化会影响电场的分布，引起电极常数变化。使测量出现误差。192-电极测量原理在电极的两个极板1C和2C上加固定的电压U检测出电流为I结合输入的电导常数计算电导率/电阻率。UI1c2c202-电极局限－极化现象初始状态初始状态+--+----+++++-V直流电V+-+-加电压后加电压后+++++-----离子云直流电---------++++++优势：测量精度高214-电极电导探头结构电缆接头O-型圈驱动电极1驱动电极2紧固螺母测量电极224-电极电场!234-电极测量原理极化对其无影响，甚至电极体上部分被污染也无影响。交流电压被加在电极1c和2c之间,产生电流环。第二对电极(3b和4b)之间产生的电压被测量,由于采用了高阻抗的输入电流，实际上没有电压降。UI1c3b4b2c1c&2c电流电极3b&4b电压电极244-电极优势－消除极化+-V~4-电极4-电极++++++------+-交流电测量环测量范围宽254-电极电导探头的优点对电极金属表面条件要求不高。电极污染或结垢对其测量影响不大。4-电极传感器不像2-电极传感器那样只有狭小的空间,其扁平设计的表面不易受介质污染。4-电极电导测量系统能在比较恶劣的环境中测量：26电感式电导探头结构电缆O型圈线圈盒流通孔27接收线圈发射线圈被测样品电感式电导探头测量原理在发射线圈上施加低频交变电流，由于电磁感应在接收线圈上也产生交变电流，后者的大小与介质的电导率有关。类似于变压器的工作原理，被测介质相当于磁芯。交变电压变送器28电感式电导探头的优点本质抗污染无金属和被测溶液的接触可靠的高电导测量快速的温度响应29议程电导理论电极分类电极安装维护保养产品介绍产品应用302-电极电导探头的安装准备去掉运输保护帽附着少量颗粒，用蒸馏水或去...
