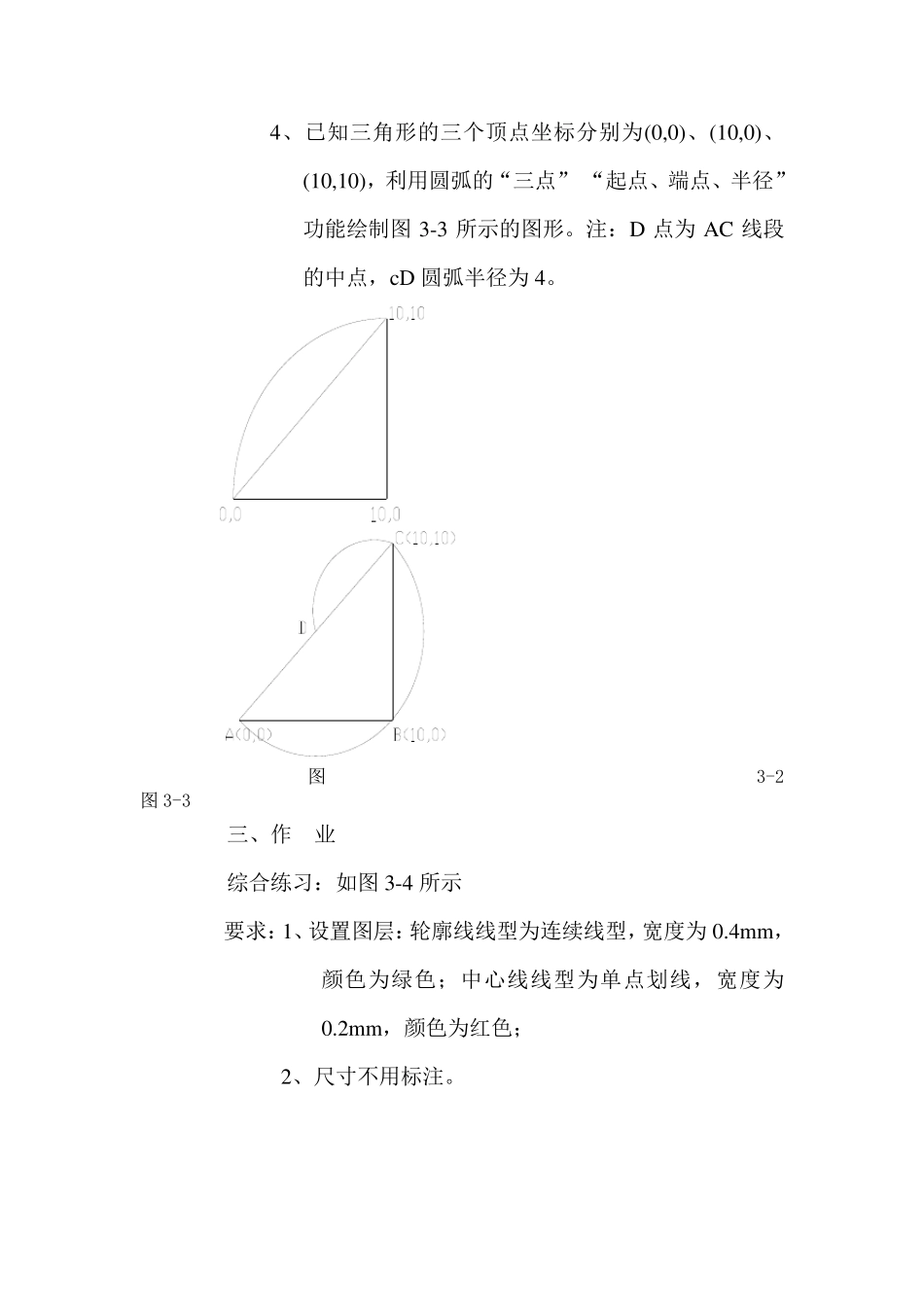

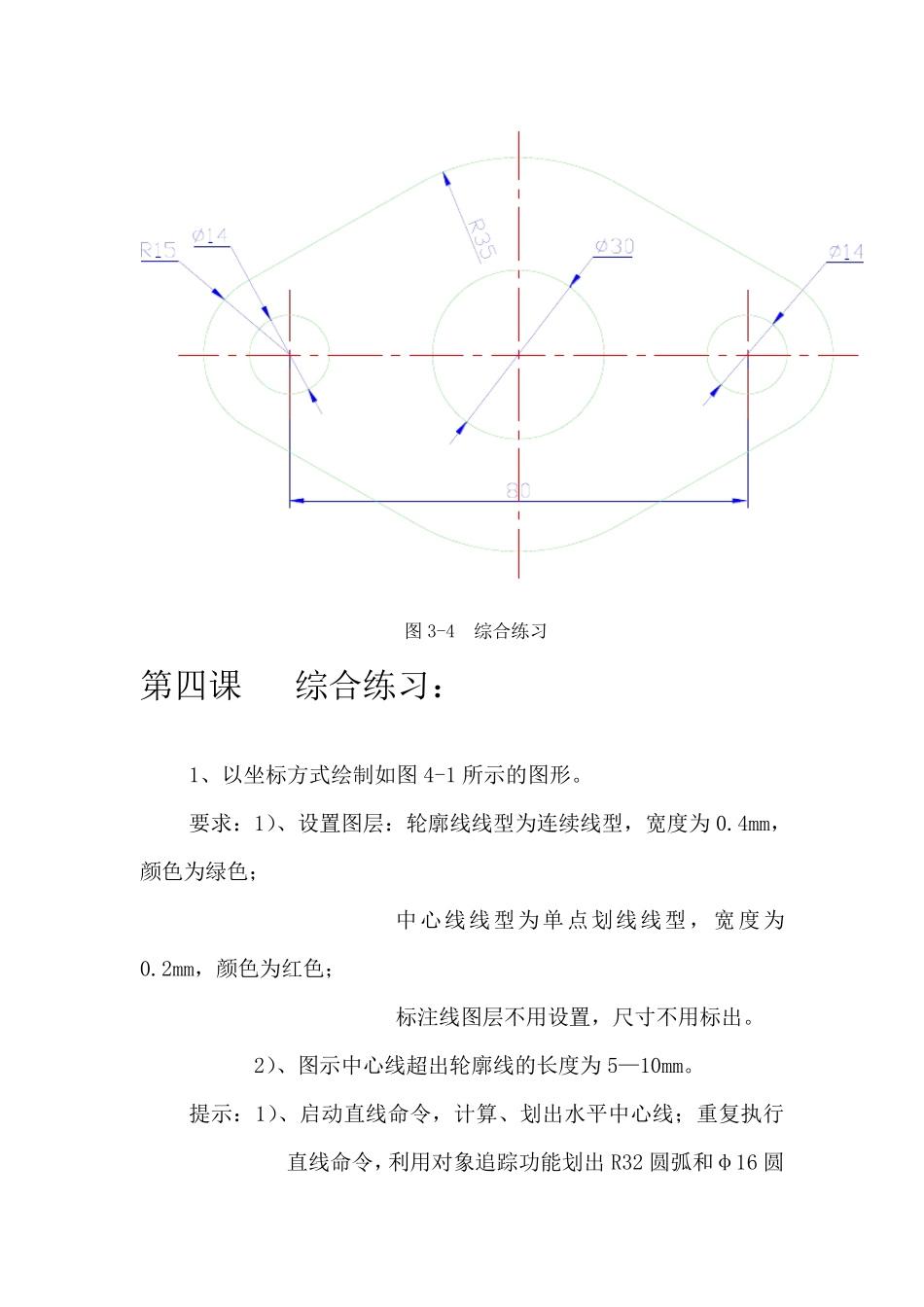

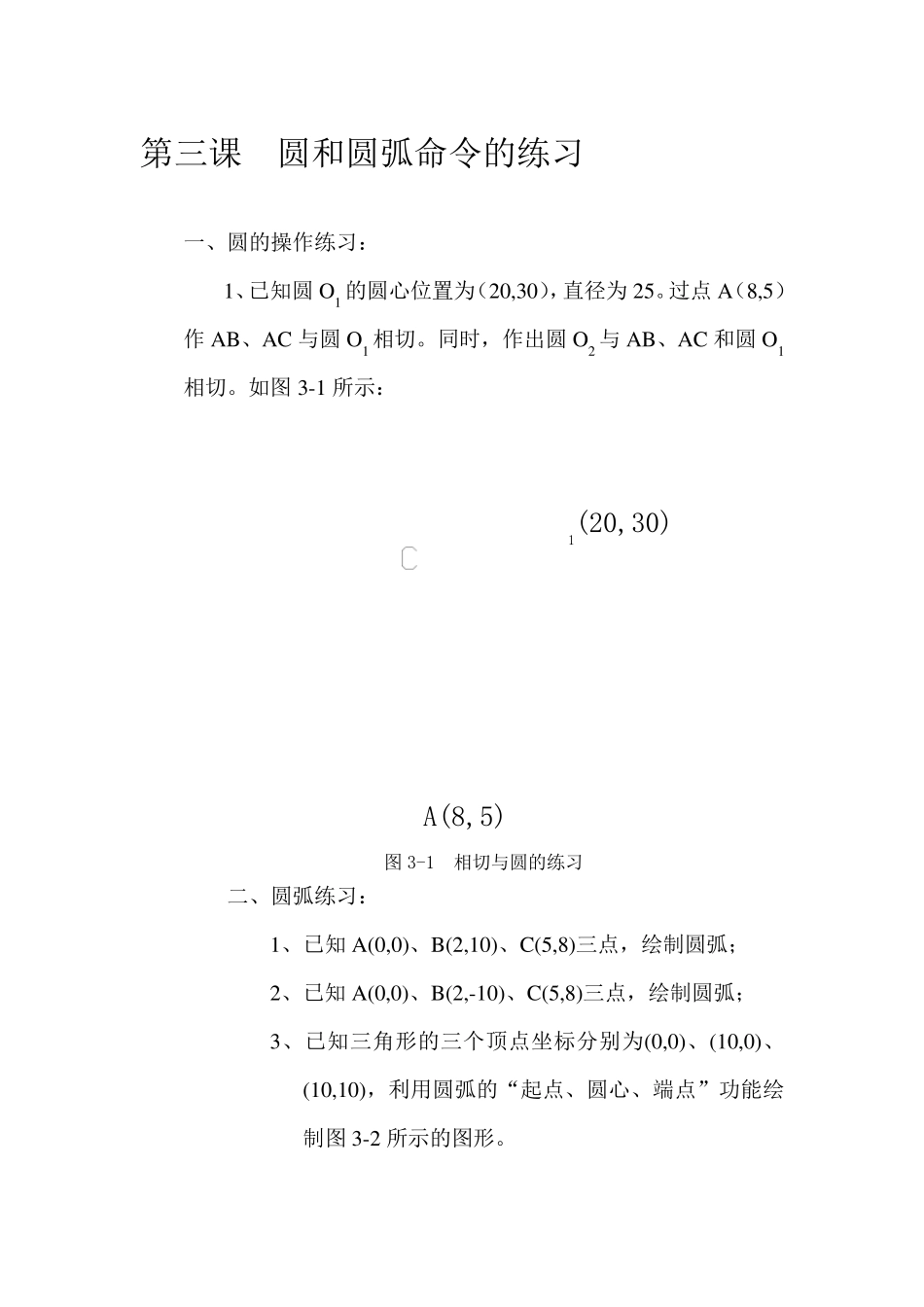

第三课 圆和圆弧命令的练习 一、圆的操作练习： 1、已知圆O1 的圆心位置为（20,30），直径为25。过点A（8,5）作AB、AC 与圆O1 相切。同时，作出圆O2 与AB、AC 和圆O1相切。如图3-1 所示： 1(20,30)A(8,5) 图3-1 相切与圆的练习 二、圆弧练习： 1、已知A(0,0)、B(2,10)、C(5,8)三点，绘制圆弧； 2、已知A(0,0)、B(2,-10)、C(5,8)三点，绘制圆弧； 3、已知三角形的三个顶点坐标分别为(0,0)、(10,0)、(10,10)，利用圆弧的“起点、圆心、端点”功能绘制图3-2 所示的图形。 4、已知三角形的三个顶点坐标分别为(0,0)、(10,0)、(10,10)，利用圆弧的“三点” “起点、端点、半径”功能绘制图 3-3 所示的图形。注：D 点为AC 线段的中点，cD 圆弧半径为4。 图3-2 图 3-3 三、作 业 综合练习：如图 3-4 所示 要求：1、设置图层：轮廓线线型为连续线型，宽度为0.4m m ，颜色为绿色；中心线线型为单点划线，宽度为0.2m m ，颜色为红色； 2、尺寸不用标注。 图3-4 综合练习 第四课 综合练习： 1、以坐标方式绘制如图4-1 所示的图形。 要求：1）、设置图层：轮廓线线型为连续线型，宽度为0.4mm，颜色为绿色； 中心线线型为单点划线线型，宽度为0.2mm，颜色为红色； 标注线图层不用设置，尺寸不用标出。 2）、图示中心线超出轮廓线的长度为5—10mm。 提示：1）、启动直线命令，计算、划出水平中心线；重复执行直线命令，利用对象追踪功能划出R32 圆弧和φ16 圆的垂直中心线，以及φ16 圆的水平中心线； 2）、重复直线命令，利用对象追踪功能指定 A 点，划出AB、BC 线段，以及DE、EF 线段； 3）、利用构造线的角度功能绘制 45 度夹角的线段。 ABCDEF 图 4-1 2、以坐标方式绘制如图 4-2 所示的图形。 要求：1）、设置图层：轮廓线线型为连续线型，宽度为 0.4mm，颜色为绿色； 中心线线型为单点划线线型，宽度为0.2mm，颜色为红色； 标注线图层不用设置，尺寸不用标出。 2）、图示中心线超出轮廓线的长度为 5—10mm。 图4-2 第五课 练习复制、删除、打断、修剪和镜像功能 1、练习复制、修剪命令 要求：1）、利用已学知识绘制如图5-1 所示的图形(尺寸不用标注)； 2）、以 A 点为基点，将所绘图形复制到坐标为（150、150）的位置； 3）、利用修剪功能修建掉图 5-1 图形中 CD、EF 圆弧段，得到如图 5-2 所示的图形； ABEFDC 图 5-1 ABEFDC 图5-2 2、利用打断功能绘制如图...
