CAD制图入门基础VIP专享

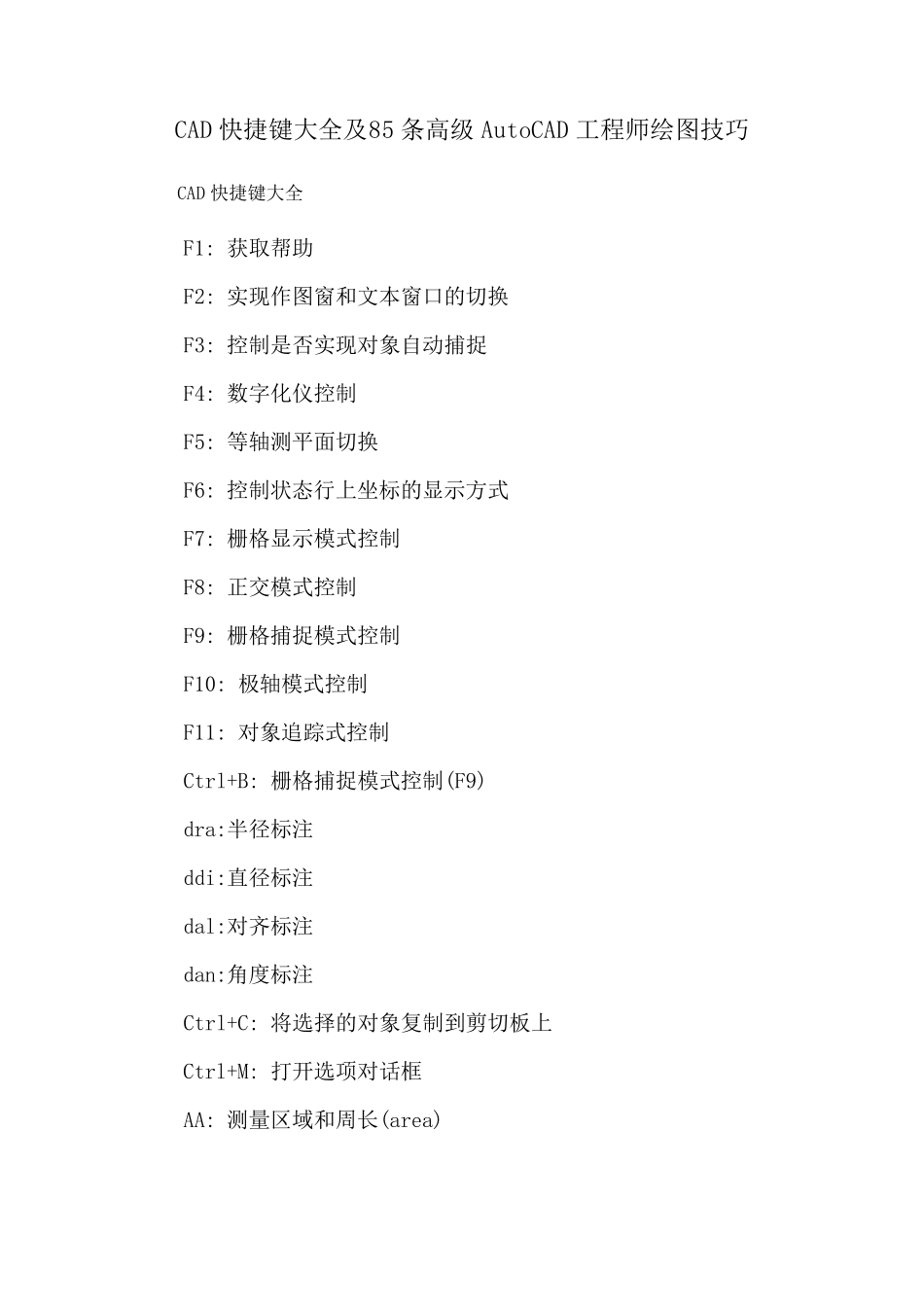

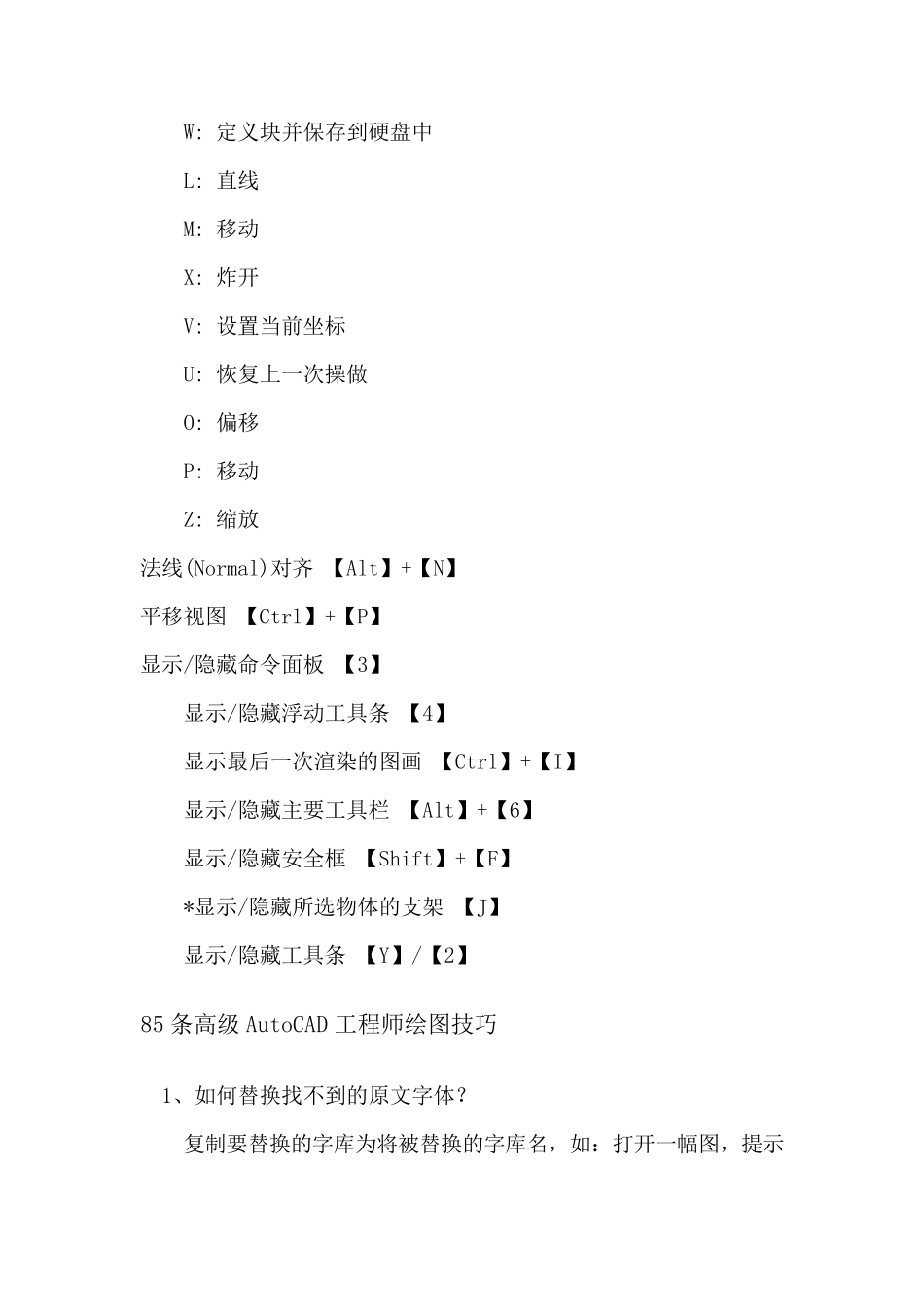

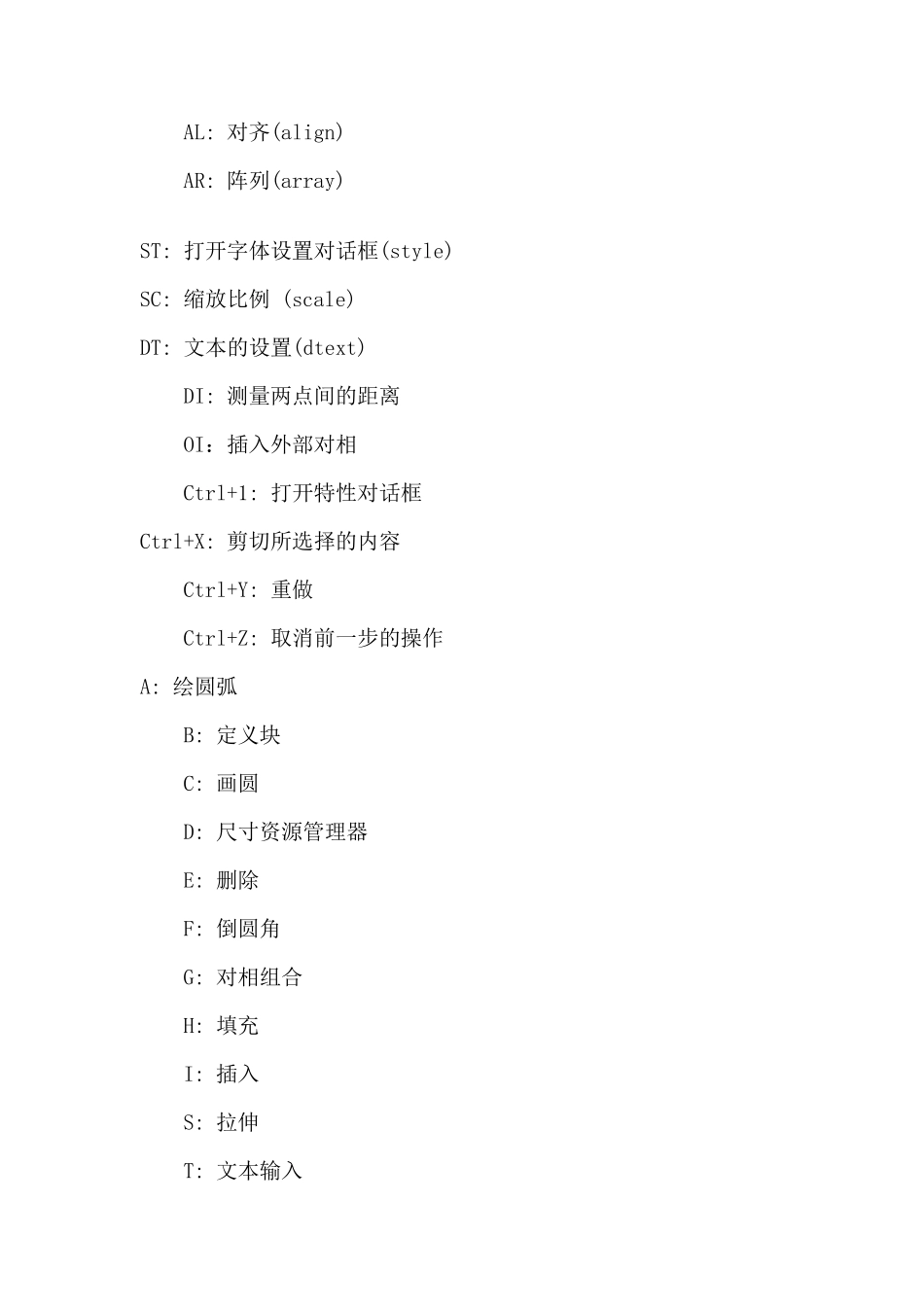

CAD 快捷键大全及85 条高级AutoCAD 工程师绘图技巧 CAD 快捷键大全 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) dra:半径标注 ddi:直径标注 dal:对齐标注 dan:角度标注 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) ST: 打开字体设置对话框(style) SC: 缩放比例 (scale) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI：插入外部对相 Ctrl+1: 打开特性对话框 Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作 A: 绘圆弧 B: 定义块 C: 画圆 D: 尺寸资源管理器 E: 删除 F: 倒圆角 G: 对相组合 H: 填充 I: 插入 S: 拉伸 T: 文本输入 W: 定义块并保存到硬盘中 L: 直线 M: 移动 X: 炸开 V: 设置当前坐标 U: 恢复上一次操做 O: 偏移 P: 移动 Z: 缩放 法线(Normal)对齐 【Alt】+【N】 平移视图 【Ctrl】+【P】 显示/隐藏命令面板 【3】 显示/隐藏浮动工具条 【4】 显示最后一次渲染的图画 【Ctrl】+【I】 显示/隐藏主要工具栏 【Alt】+【6】 显示/隐藏安全框 【Shift】+【F】 *显示/隐藏所选物体的支架 【J】 显示/隐藏工具条 【Y】/【2】 85 条高级AutoCAD 工程师绘图技巧 1、如何替换找不到的原文字体？ 复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx 替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx 放到font 里面，在重新打开此图就可以了。以后如果你打开的图包含jd 这样你机子里没有的字体，就再也不会不停的要你找字体替换了。 2、如何删除顽固图层？ 方法 1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。 方法 2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，...
