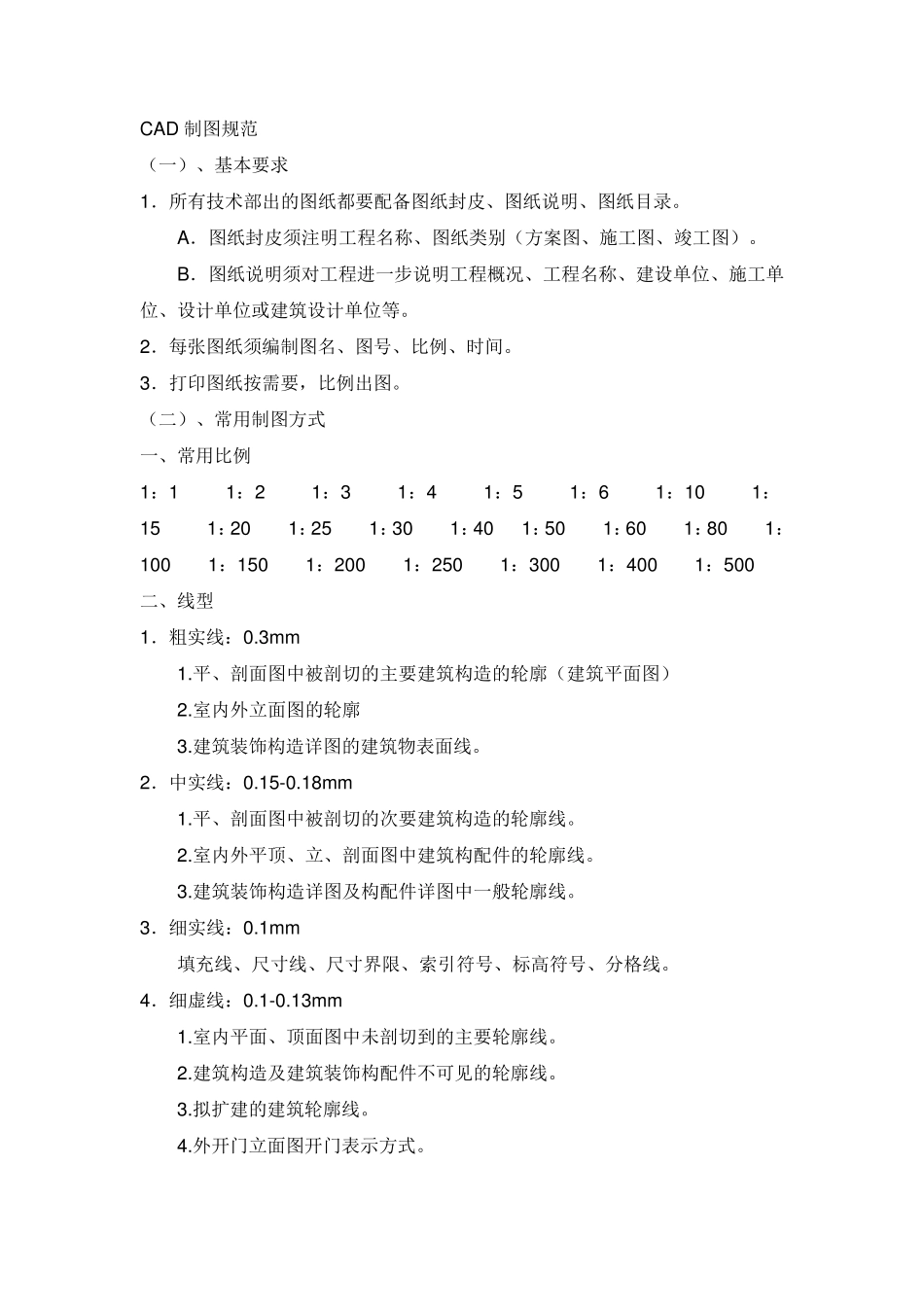

CAD 制图规范 (一)、基本要求 1.所有技术部出的图纸都要配备图纸封皮、图纸说明、图纸目录
A.图纸封皮须注明工程名称、图纸类别(方案图、施工图、竣工图)
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等
2.每张图纸须编制图名、图号、比例、时间
3.打印图纸按需要,比例出图
(二)、常用制图方式 一、常用比例 1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型 1.粗实线:0
平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图) 2
室内外立面图的轮廓 3
建筑装饰构造详图的建筑物表面线
2.中实线:0
18mm 1
平、剖面图中被剖切的次要建筑构造的轮廓线
室内外平顶、立、剖面图中建筑构配件的轮廓线
建筑装饰构造详图及构配件详图中一般轮廓线
3.细实线:0
1mm 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线
4.细虚线:0
13mm 1
室内平面、顶面图中未剖切到的主要轮廓线
建筑构造及建筑装饰构配件不可见的轮廓线
拟扩建的建筑轮廓线
外开门立面图开门表示方式
5.细点划线:0
13mm 中心线、对称线、定位轴线
6.细折断线:0
13mm 不需画全的断开界线

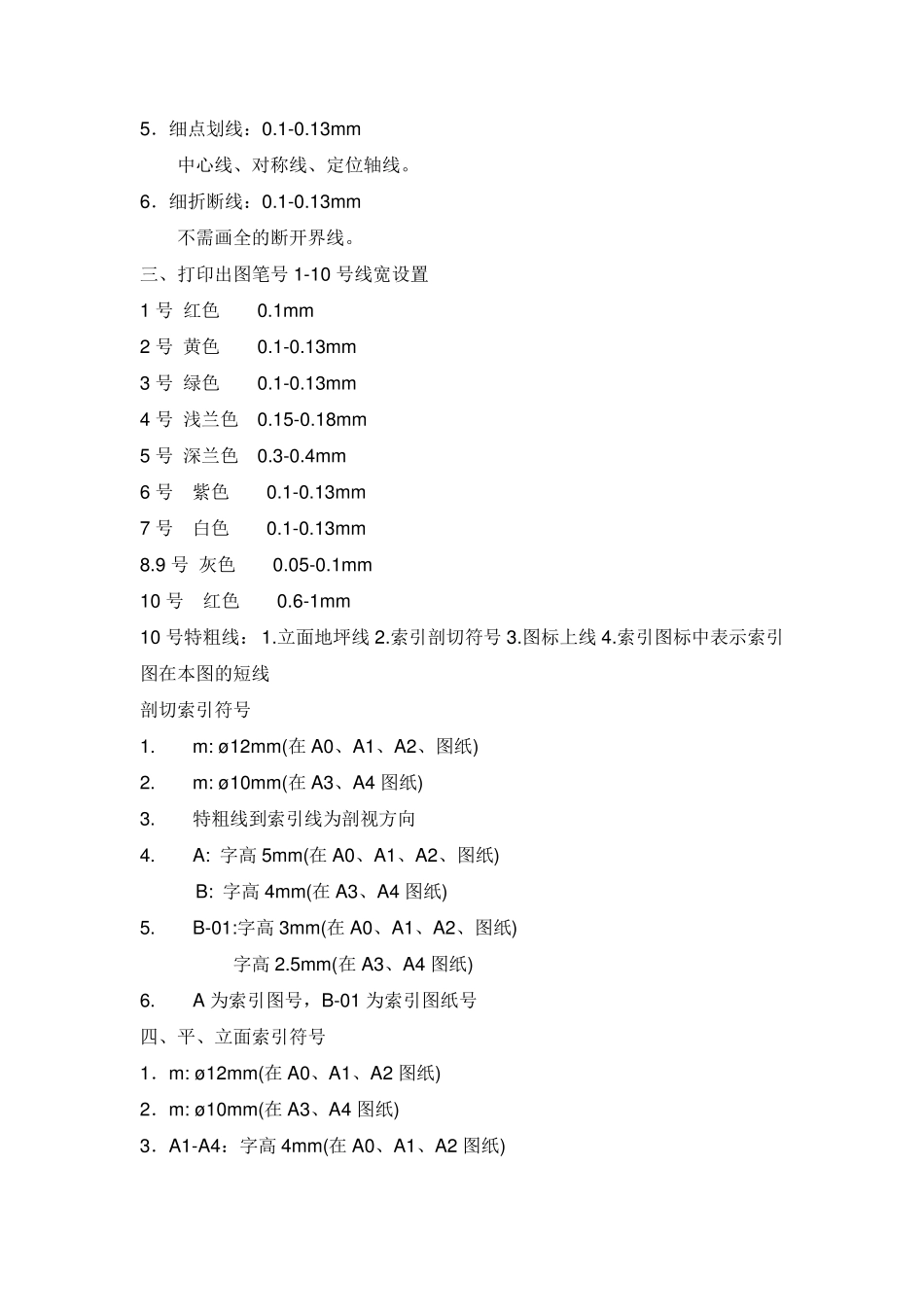

三、打印出图笔号 1-10 号线宽设置 1 号 红色 0
1mm 2 号 黄色 0
13mm 3 号 绿色 0
13mm 4 号 浅兰色 0
18mm 5 号 深兰色 0
4mm 6 号 紫色 0
13mm 7 号 白色 0
