CAD图案填充教程打造个性化填充图案

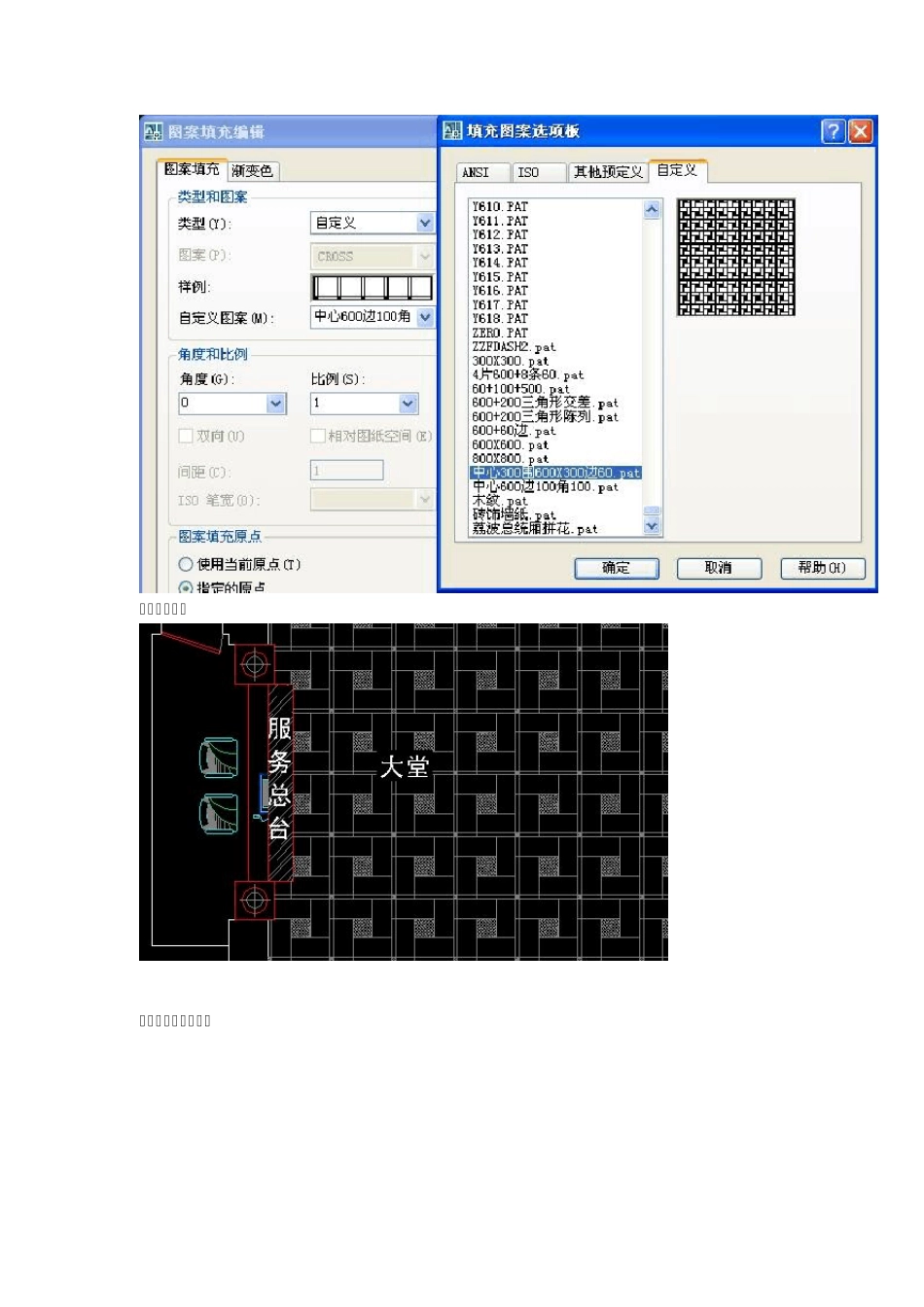

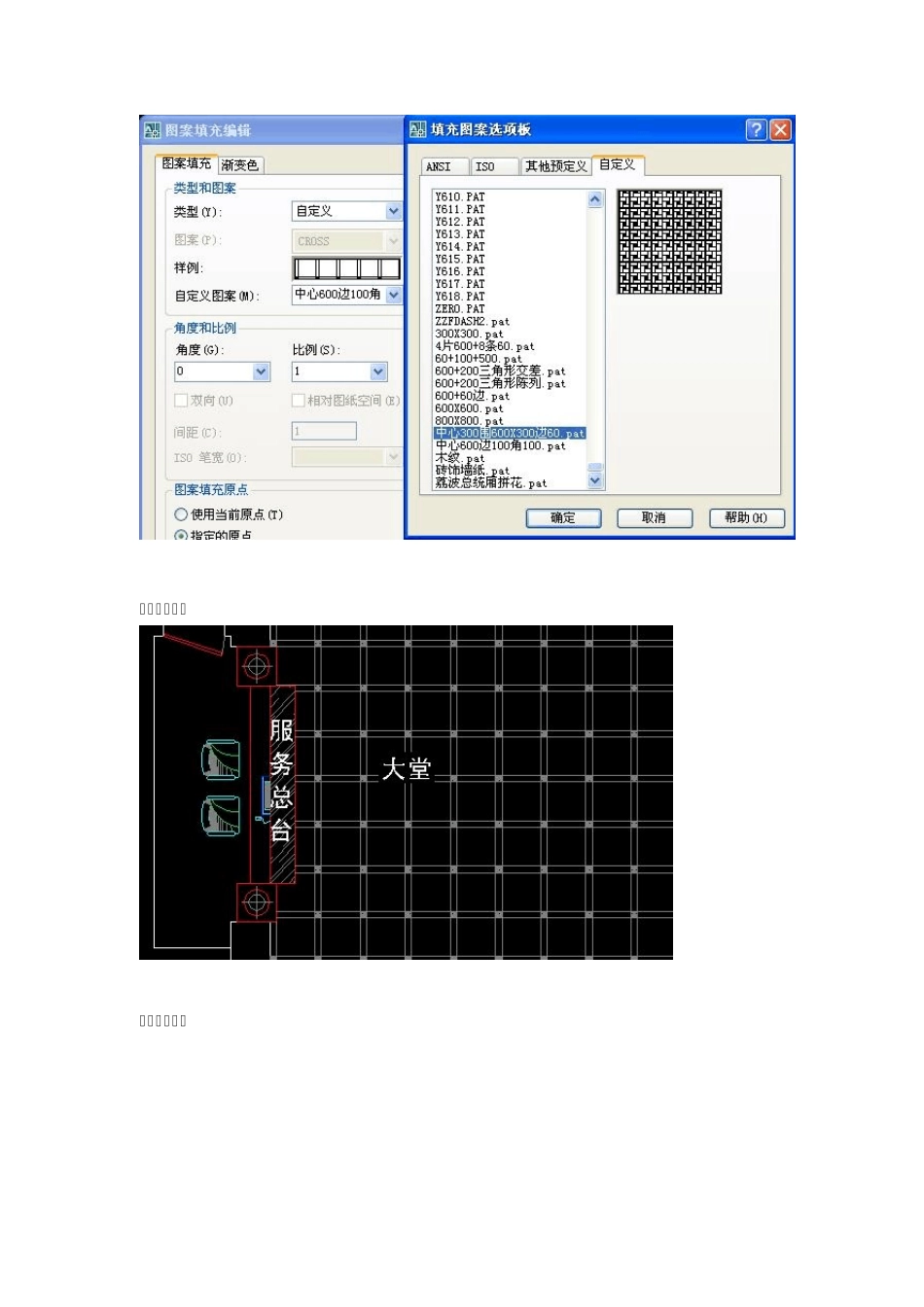

画施工图时，你是不是常常找不到合意的填充图案？填充方形瓷砖，尺寸又不准？学会了这方法，你以后方便多了，常用地面拼花图案、个性墙纸、雕花板、常用的尺寸瓷砖，等等，做好一次，以后都直接可以用了。而且能方便控制图案的实际比例。 先看看我做出的填充图案： 填充后效果： 瓷砖拼图案： 填充后效果： 瓷砖拼图案： 填充后效果： 拉钉软包填充图案： 填充后效果： 好了，教程开始 下载插件后，文件夹里的一些文件： 注：下载文件后，杀毒软件，可能会报警，这些不出名的小软件都这样。 如果被杀了，可以按上图取回文件。或重新下载。 不给杀毒软件删除，添加为可信程序。（，下载方法： 网站下载： 地址一（进入网址，需要先注册用户名，即可下载） QQ 共享群下载： Q Q 群号： 1 3 5 2 6 1 6 5 1 文件下载后，先打补丁。 打开CAD 软件，添加一个新路径，找到该插件存放的位置。 在 CAD 软件中点菜单：工具→加载应用程序，如图： 打开窗口后，点击选择"yqmkpat.vlx"加载进去。 点击《加载》后，提示框内显示：已成功加载yqmkpat.vlx。就可以点《关闭》了。 回到软件原版面后，软件已经提示： 制作填充图案工具 yqmkpat.vlx(v1.3) 加载成功! 键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边1mm 重复). 键入 yqmkpat1 或 mp1 即可发动制作程序(按实际大小1:1 制作). 表明加载成功。 接下来，得自己先画图案，来个最简单的，做个800X800 瓷砖的填充图案，就先画横竖800 条各一条，如图： 再键入命令《mp1》发动制作程序，弹出一个保存填充图案的框，就可以写上想要做的这个填充图案的名称了。 文件你可以写800X800 点保存后，按提示操作：先选择对象 选择左下角 横向重复间距选择（再点一次左下角，再点右下角）（先点哪个角都行）： 竖向重复间距选择： 一个800X800 瓷砖填充图案完成啰，就那么简单！ 看看填充的效果如何： 打开图案填充编辑器，找到我们之前做的800X800 文件。比例之前我们做的是1： 1，所以也是要选1。 填充后，分解填充图案，量一下尺寸看看，就是800 的，如下图 为了方便使用很多种尺寸瓷砖，你可以做一个1X1 的，以后要什么尺寸，只要比例对，尺寸就对了。如：做一个1X1 的，要600X600 的瓷砖，比例就要600，要800X800 的瓷砖，比例就要800.方便吧，嘿嘿 再来说说其它方式做填充图案 下图，可以把它说成雕花板、或墙纸、或花纹图案，都可以。 把这种文件打开后， 只留下 其它的删除。再调命令mp1，再重复之前的过程，就OK 了。 看看我做的一些瓷砖拼花填充图案：
