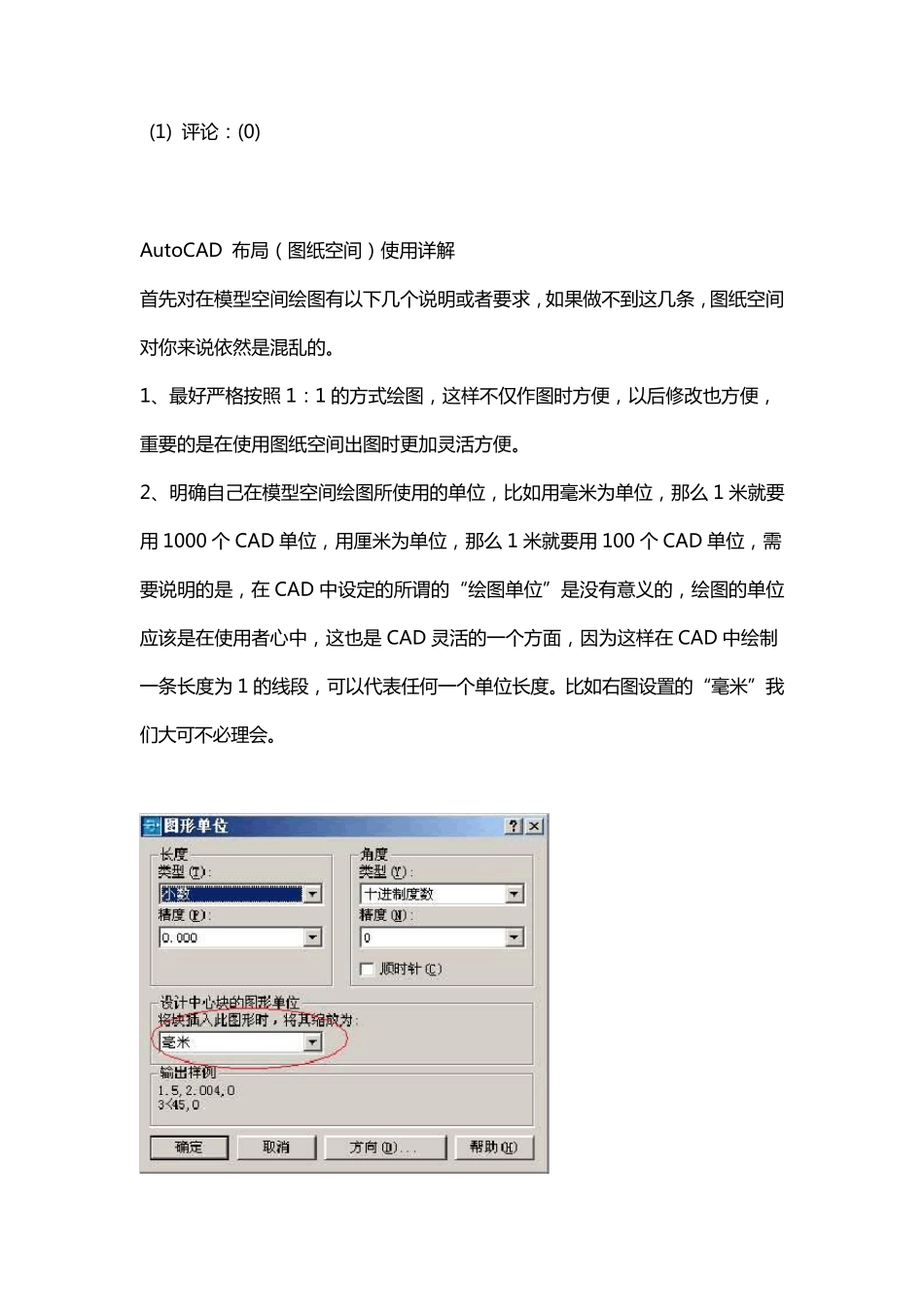

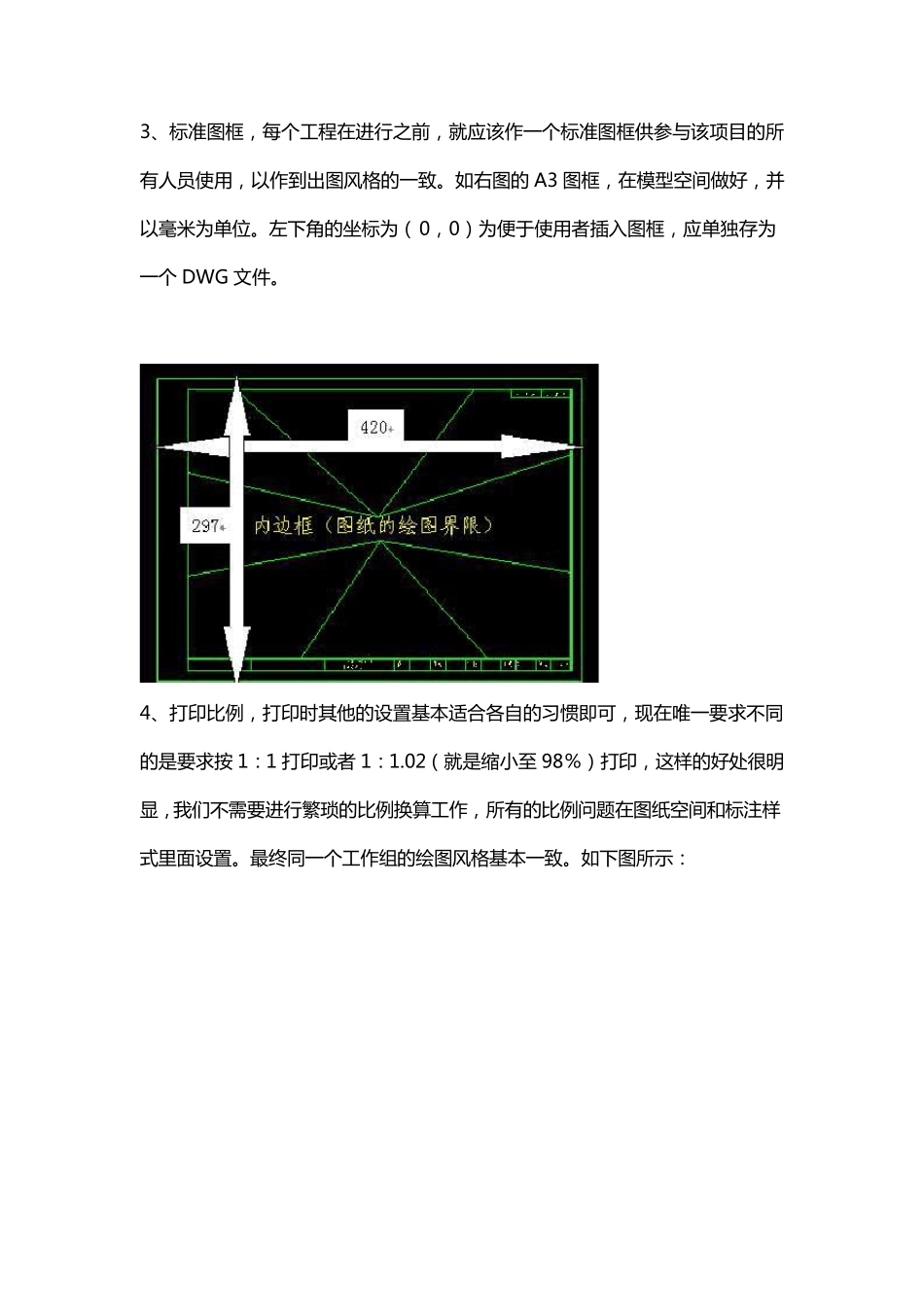

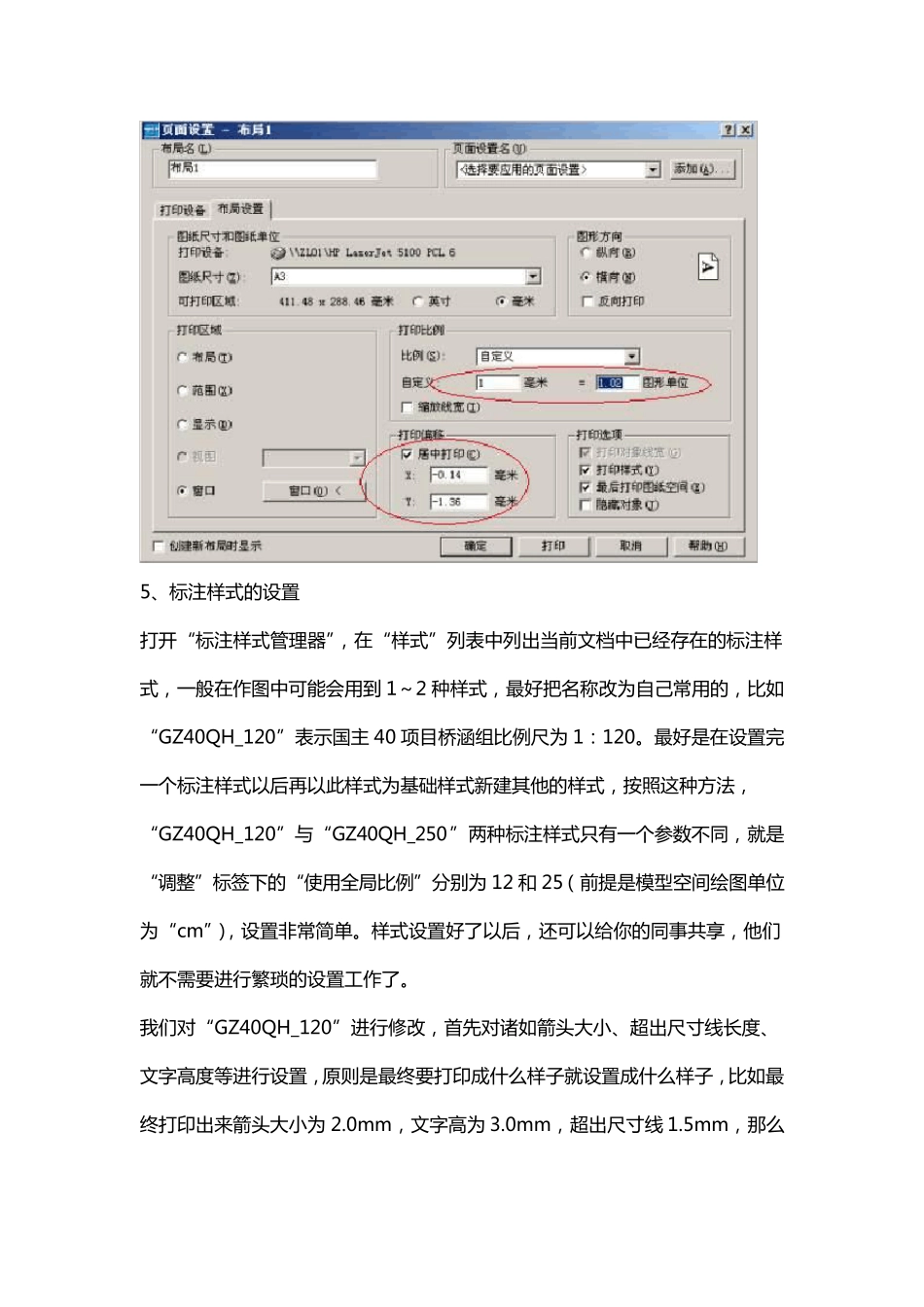

(1) 评 论 ： (0) AutoCAD 布 局 （ 图 纸 空 间 ） 使 用 详 解 首 先 对 在 模 型 空 间 绘 图 有 以 下 几 个 说 明 或 者 要 求 ， 如 果 做 不 到 这 几 条 ， 图 纸 空 间对 你 来 说 依 然 是 混 乱 的 。 1、 最 好 严 格 按 照 1： 1 的 方 式 绘 图 ， 这 样 不 仅 作 图 时 方 便 ， 以 后 修 改 也 方 便 ，重 要 的 是 在 使 用 图 纸 空 间 出 图 时 更 加 灵 活 方 便 。 2、 明 确 自 己 在 模 型 空 间 绘 图 所 使 用 的 单 位 ， 比 如 用 毫 米 为 单 位 ， 那 么 1 米 就 要用 1000 个 CAD 单 位 ， 用 厘 米 为 单 位 ， 那 么 1 米 就 要 用 100 个 CAD 单 位 ， 需要 说 明 的 是 ， 在 CAD 中 设 定 的 所 谓 的 “绘 图 单 位 ”是 没有 意义的 ， 绘 图 的 单 位应该是 在 使 用 者 心中 ， 这 也 是 CAD 灵 活 的 一个 方 面， 因为 这 样 在 CAD 中 绘 制一条 长度为 1 的 线段， 可以 代表任何一个 单 位 长度。 比 如 右图 设 置的 “毫 米 ”我们大可不 必理会。 3、标准图框，每个工程在进行之前，就应该作一个标准图框供参与该项目的所有人员使用，以作到出图风格的一致。如右图的 A3 图框，在模型空间做好，并以毫米为单位。左下角的坐标为（0，0）为便于使用者插入图框，应单独存为一个 DWG 文件。 4、打印比例，打印时其他的设置基本适合各自的习惯即可，现在唯一要求不同的是要求按 1：1 打印或者 1：1.02（就是缩小至 98％）打印，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置。最终同一个工作组的绘图风格基本一致。如下图所示： 5、 标 注 样 式 的 设 置 打 开 “标 注 样 式 管理器”，在“样 式 ”列表中列出当前文档中已经存在的 标 注 样式 ，一般在作图中可能会用到 1～2 种样 式 ，最好把名称改为自己常用的 ，比如“GZ40QH_120”表示国主 40 项目桥涵组比例尺为 1：120。最好是在设 置 完一个标 注 样 式 以后再以此样 式 为基础样 式 新建其他的 样 式 ，按照这种方法，“GZ40QH_120”与“GZ40QH_250”两种标 注 样 ...
