CAD培训教案

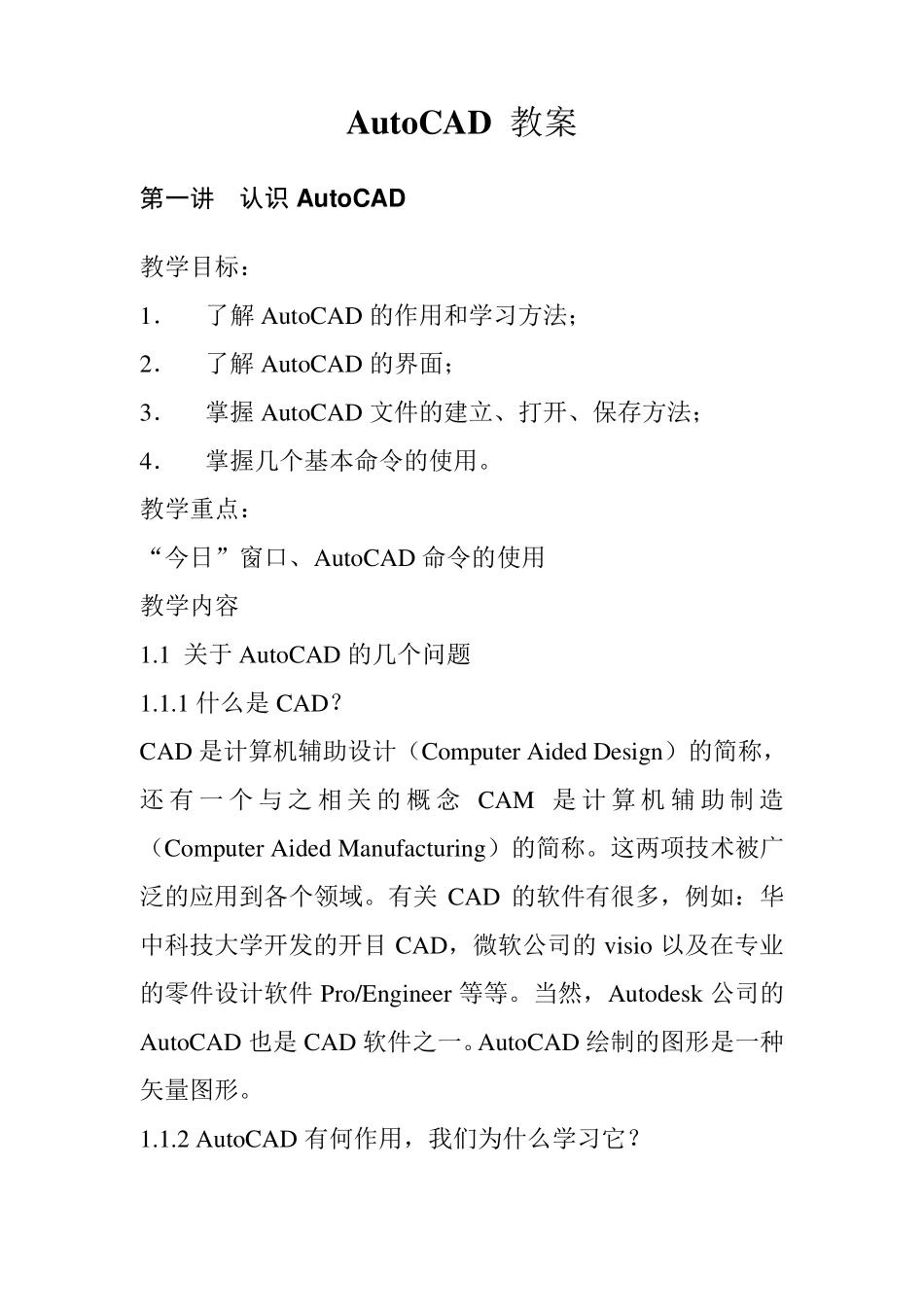

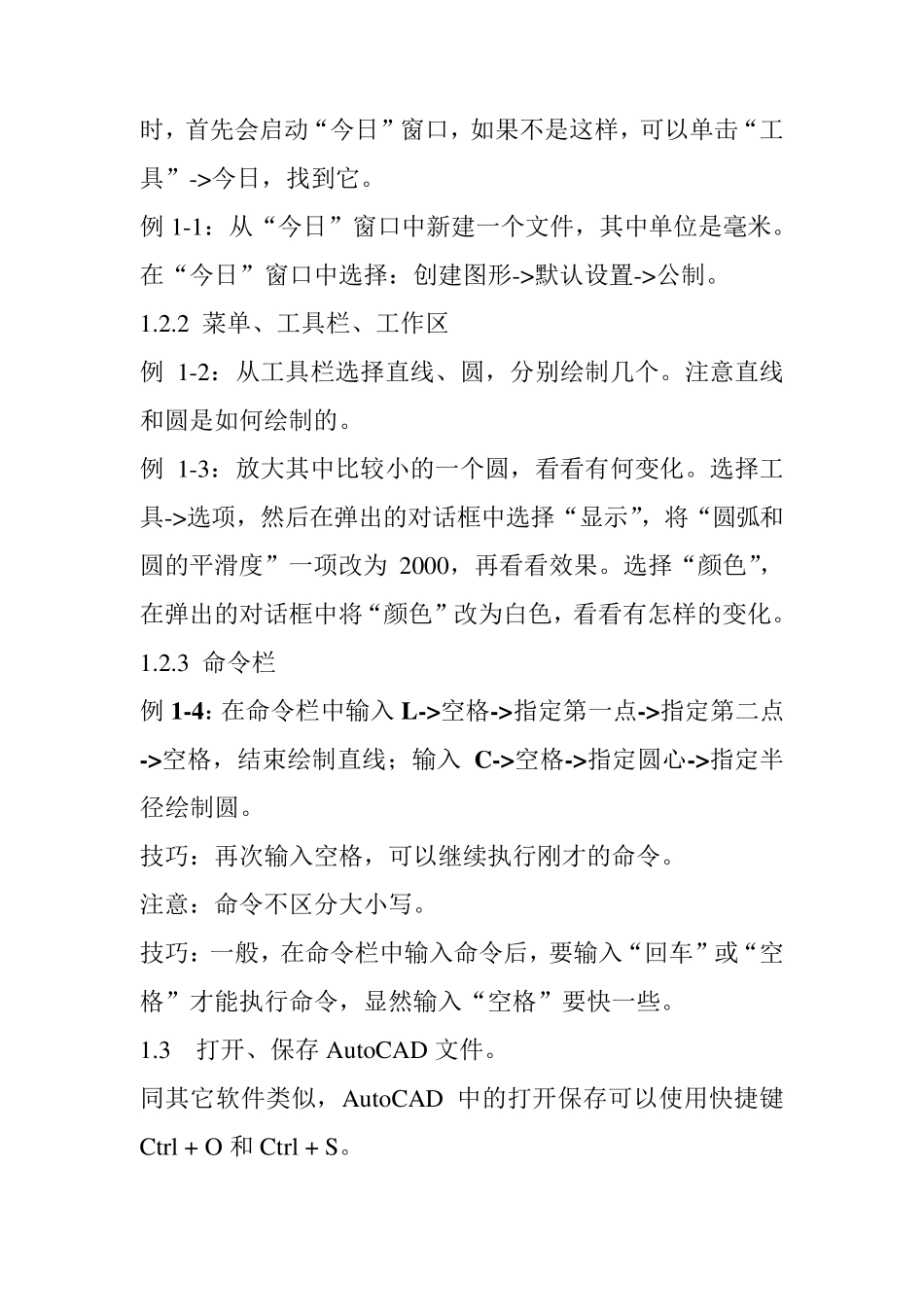

Au toCAD 教案 第一讲 认识 Au toCAD 教学目标： 1． 了解Au toCAD 的作用和学习方法； 2． 了解Au toCAD 的界面； 3． 掌握Au toCAD 文件的建立、打开、保存方法； 4． 掌握几个基本命令的使用。 教学重点： “今日”窗口、Au toCAD 命令的使用 教学内容 1.1 关于 Au toCAD 的几个问题 1.1.1 什么是 CAD？ CAD 是计算机辅助设计（Compu ter Aided Design）的简称，还 有 一 个与 之 相 关 的概 念 CAM 是 计 算 机 辅 助 制 造（Compu ter Aided Manu factu ring）的简称。这两项技术被广泛的应用到各个领域。有关 CAD 的软件有很多，例如：华中科技大学开发的开目CAD，微软公司的v isio 以及在专业的零件设计软件Pro/Engineer 等等。当然，Au todesk 公司的Au toCAD 也是 CAD 软件之一。Au toCAD 绘制的图形是一种矢量图形。 1.1.2 Au toCAD 有何作用，我们为什么学习它？ Au toCAD 广泛的应用于机械、电子、建筑、造船、服装设计、航空航天等领域。它的最主要的作用就是绘制图纸。其特点是，精确、快速。 1.1.3 学习 Au toCAD 需要什么基础？如何学习它？ 学习 Au toCAD 前最好有一定的制图基础，能够看懂一些图纸，例如建筑图或者机械图。当然，还要有电脑的基础知识。但是，大家并没有制图方面的知识，因此，在以后的教学中，会同时讲授一些制图知识。与一般的软件不同，Au toCAD 不仅有菜单工具栏等一些常用的渠道绘图，它还可以使用键盘命令直接绘图。对于一些非专业的人员而言，使用菜单和工具栏绘图是可以接受的，但是，对于专业人员，大部分是使用键盘命令绘图。Au toCAD 一共提供了600 多条命令，其中有 183 条命令有简化命令。这也是一个非常庞大的数字，但是，其中常用的命令只有 35 条，而最常用的仅有 10 条左右。需要强调的是，这35 条命令不能保证完全满足工作的需要，但是，通过这些命令的学习，能够让我们掌握Au toCAD 使用的一些规律，并拥有自我提高的能力。总而言之，学习Au toCAD 要抛弃“大而全”的想法，坚持“少而精”的原则。 1.2 Au toCAD 的界面 1.2.1 今日窗口 “今日”窗口提供了一个管理 CAD 资源的平台，可以从“今日”窗口中根据需要新建文件、浏览文件等。一般，启动 CAD时，首先会启动“今日”窗口，如果不是这样，可以单击“工具”->今日，找到它。 例 1-1：从“今日”窗口中新建一...
