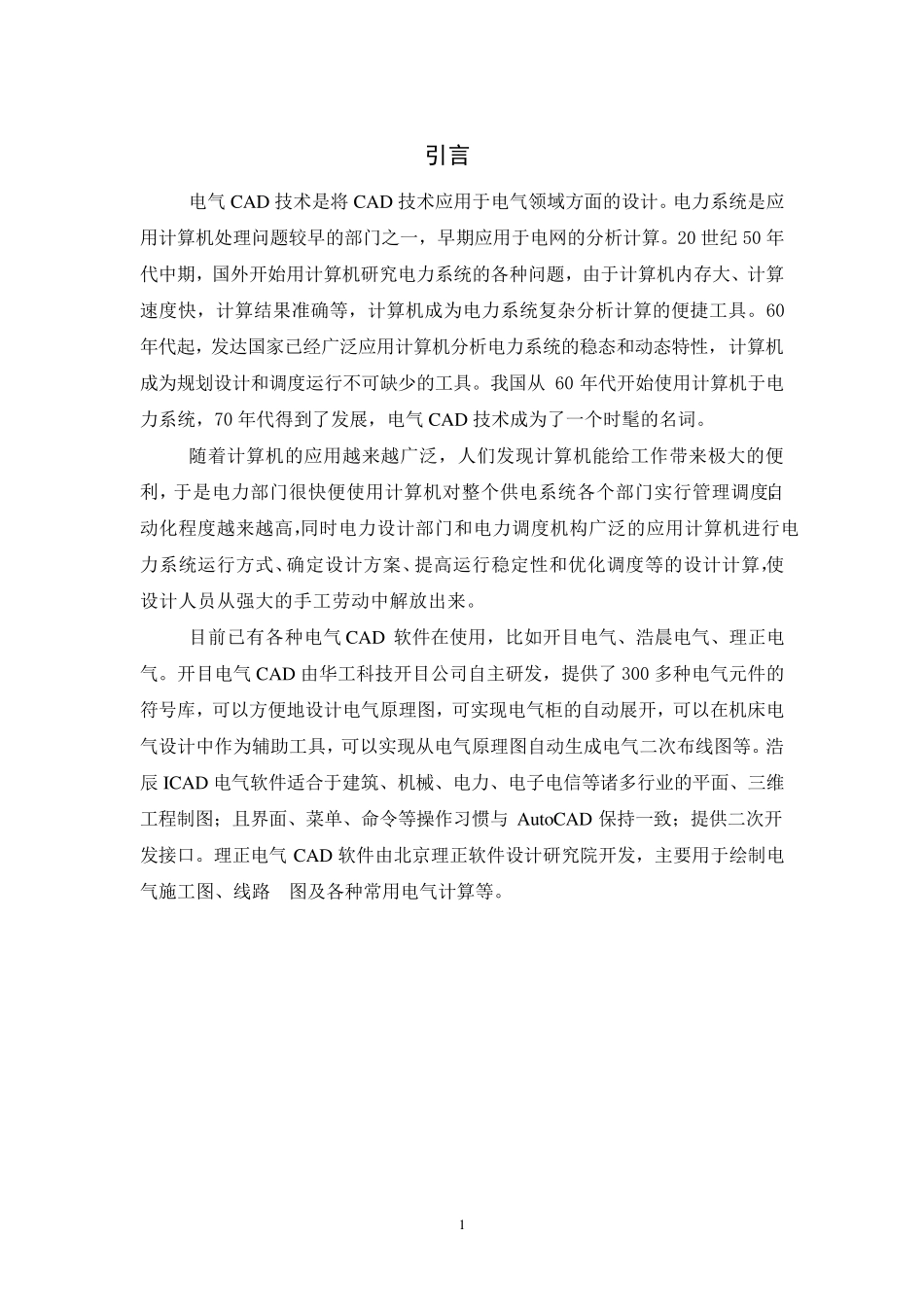

1 引言 电气CAD 技术是将CAD 技术应用于电气领域方面的设计。电力系统是应用计算机处理问题较早的部门之一，早期应用于电网的分析计算。20 世纪50 年代中期，国外开始用计算机研究电力系统的各种问题，由于计算机内存大、计算速度快，计算结果准确等，计算机成为电力系统复杂分析计算的便捷工具。60年代起，发达国家已经广泛应用计算机分析电力系统的稳态和动态特性，计算机成为规划设计和调度运行不可缺少的工具。我国从 60 年代开始使用计算机于电力系统，70 年代得到了发展，电气CAD 技术成为了一个时髦的名词。 随着计算机的应用越来越广泛，人们发现计算机能给工作带来极大的便利，于是电力部门很快便使用计算机对整个供电系统各个部门实行管理调度，自动化程度越来越高，同时电力设计部门和电力调度机构广泛的应用计算机进行电力系统运行方式、确定设计方案、提高运行稳定性和优化调度等的设计计算，使设计人员从强大的手工劳动中解放出来。 目前已有各种电气CAD 软件在使用，比如开目电气、浩晨电气、理正电气。开目电气CAD 由华工科技开目公司自主研发，提供了 300 多 种电气元 件的符 号 库 ，可以 方便地 设计电气原 理图 ，可实现电气柜 的自动展开，可以 在机床 电气设计中作为辅 助 工具，可以 实现从电气原 理图 自动生 成电气二 次 布 线 图 等。浩辰 ICAD 电气软件适 合 于建 筑 、机械 、电力、电子 电信 等诸 多 行业 的平 面、三 维工程制 图 ； 且 界 面、菜 单 、命 令 等操 作习 惯 与Au toCAD 保 持 一致 ； 提供二 次 开发接 口 。理正电气CAD 软件由北 京 理正软件设计研究院 开发，主要 用于绘 制 电气施 工图 、线 路 图 及 各种常 用电气计算等。 2 实训一 Au toCAD 绘图界面认知及简单电气图形绘制 一、实训目的与要求 了解Au toCAD 绘图界面特色及其功能，体会、树立Au toCAD 的“交换式”绘图思想，并学会初步应用此思想绘制简单图形，同时掌握环境设置、创建样板文件、图层设置及添加标注的方法。 二、实训原理及说明 1、通过绘制直线、圆体会“交互式”绘图思想； 2、学会使用坐标确定点的方法； 3、熟练直线、多段线、样条曲线、多边形、圆、圆弧、椭圆、等绘图方法； 4、能够应用样板文件绘制简单图形并添加标注； 5、建立图层，管理图层信息，并将对应图层的图形归入图层。 图1.1 Au toCAD ...
