CAD工程图纸样式规定

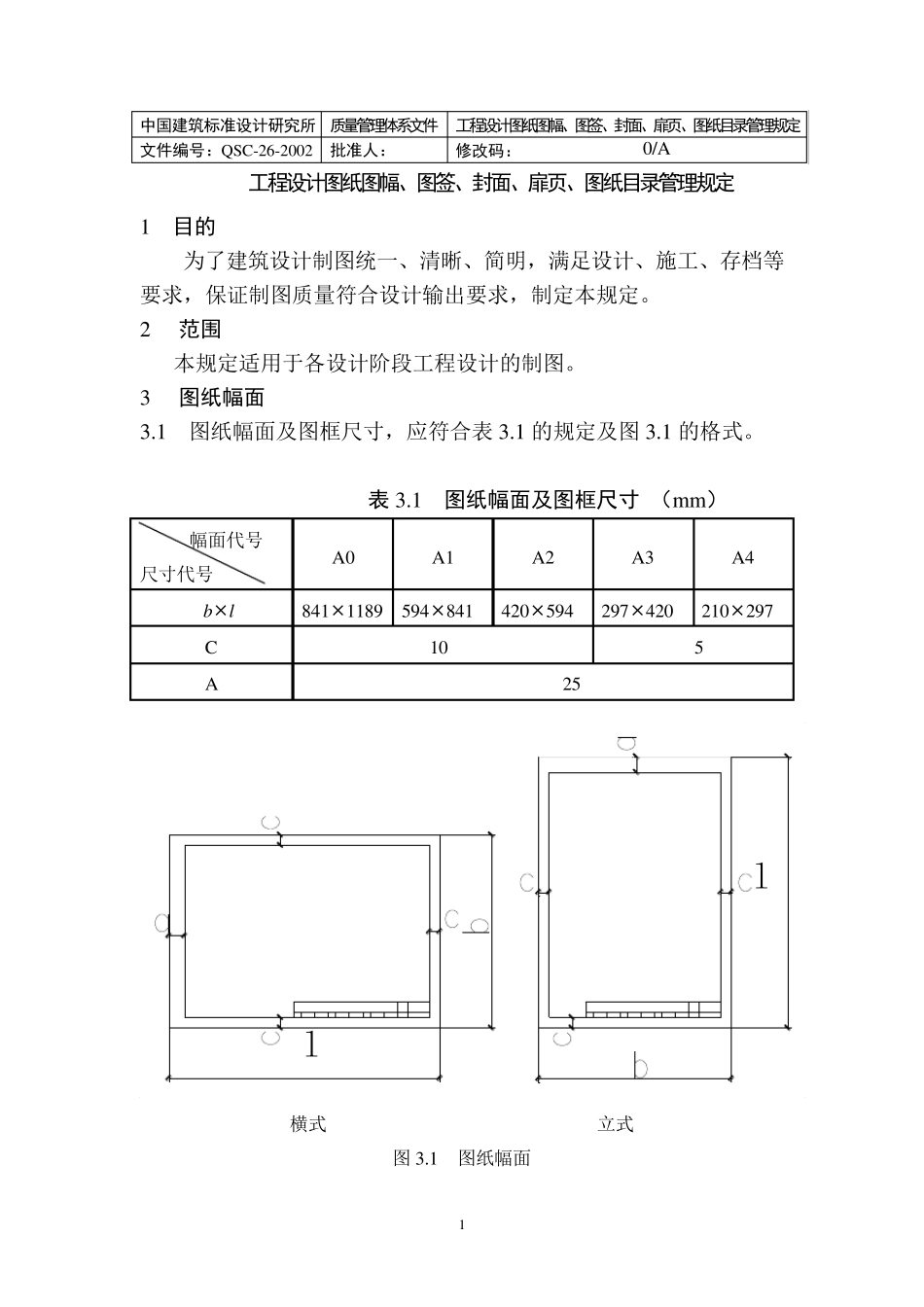

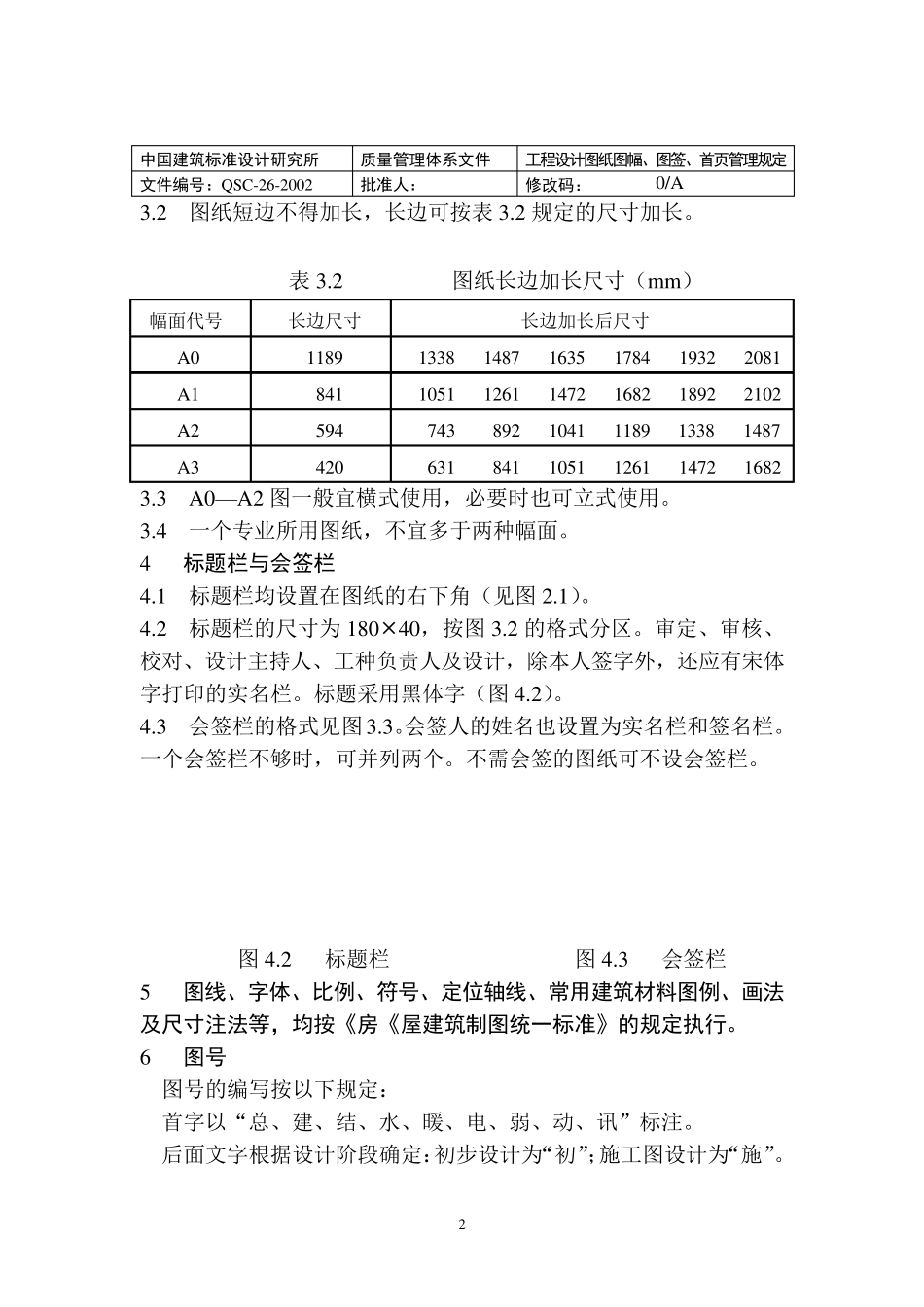

1 中国建筑标准设计研究所 质量管理体系文件 工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定 文件编号：QSC-26-2002 批准人： 修改码： 0/A 工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定 1 目的 为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。 2 范围 本规定适用于各设计阶段工程设计的制图。 3 图纸幅面 3.1 图纸幅面及图框尺寸，应符合表 3.1 的规定及图3.1 的格式。 表 3.1 图纸幅面及图框尺寸 （m m ） 幅面代号 尺寸代号 A0 A1 A2 A3 A4 bl 8411189 594841 420594 297420 210297 C 10 5 A 25 横式 立式 图3.1 图纸幅面 ll 2 中国建筑标准设计研究所 质量管理体系文件 工程设计图纸图幅、图签、首页管理规定 文件编号：QSC-26-2002 批准人： 修改码： 0/A 3.2 图纸短边不得加长，长边可按表3.2 规定的尺寸加长。 表3.2 图纸长边加长尺寸（m m ） 幅面代号 长边尺寸 长边加长后尺寸 A0 1189 1338 1487 1635 1784 1932 2081 A1 841 1051 1261 1472 1682 1892 2102 A2 594 743 892 1041 1189 1338 1487 A3 420 631 841 1051 1261 1472 1682 3.3 A0—A2 图一般宜横式使用，必要时也可立式使用。 3.4 一个专业所用图纸，不宜多于两种幅面。 4 标题栏与会签栏 4.1 标题栏均设置在图纸的右下角（见图2.1）。 4.2 标题栏的尺寸为18040，按图3.2 的格式分区。审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。标题采用黑体字（图4.2）。 4.3 会签栏的格式见图3.3。会签人的姓名也设置为实名栏和签名栏。一个会签栏不够时，可并列两个。不需会签的图纸可不设会签栏。 图4.2 标题栏 图4.3 会签栏 5 图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。 6 图号 图号的编写按以下规定： 首字以“总、建、结、水、暖、电、弱、动、讯”标注。 后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。 3 特殊的编号方式应在图纸目录备注中加以说明。 中国建筑标准设计研究所 质量管理体系文件 工程设计图纸图幅、图签、首页管理规定 文件编号：QSC-26-2002 批准人： 修改码： 0/A 7 扉页 中...
