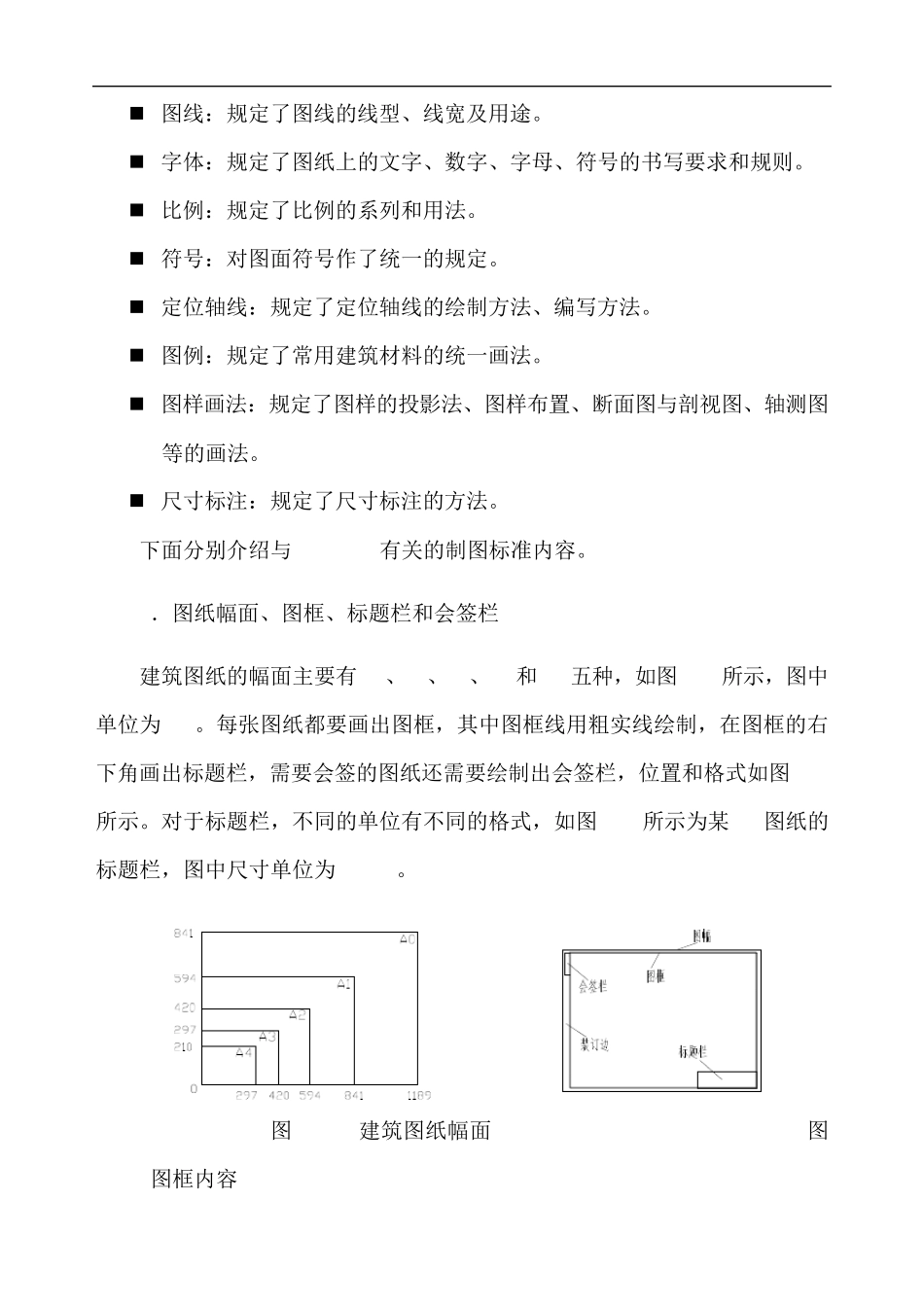

建筑制图及其模板 一般的AutoCAD用户都知道，AutoCAD绘图最大的特点是便于修改，绘制的图形格式统一、规范。 介绍建筑图纸的一些基本知识和 AutoCAD模板的功能及用法，最后介绍建筑模板的建立。 建筑制图有一整套的行业规范，可以说建筑制图是一种工程上专用的图解文字。但是如何将这种图解文字在 AutoCAD中正确反映，就显得非常重要，否则用AutoCAD绘制出来的图纸就不符合建筑制图的要求。因此在介绍 AutoCAD绘制建筑图纸前，有必要先介绍一下建筑制图的有关知识，以及有关规定在AutoCAD中的体现。这些主要包括绘图的线条、文字的字体和大小等很多方面。 1.1 建筑图纸介绍 在建筑工程中，无论是建造工厂、住宅、剧院还是其他建筑，从设计到生成施工，各阶段都离不开工程图。在设计阶段，设计人员用工程图来表达对某项工程的设计思想；审批工程设计方案时，工程图是研究和审批的对象，它也是技术人员交流设计思想的工具；在生成施工阶段，工程图是施工的依据，是编制施工计划、编制工程项目预算、准备生成施工所需的材料以及施工组织所必须依据的技术资料。 一般建筑的设计必须经过三个阶段设计，即初步设计、技术设计和施工图设计。初步设计包括建筑物的总平面图、建筑平面图、立面图、剖视图及简要说明，主要结构方案及主要技术经济指标，工程概算书等，供有关部门分析、研究、审批。技术设计是在批准的初步设计的基础上，进一步确定各专业工种之间的技术问题。施工图设计是建筑设计的最后阶段，其任务是绘制满足施工 要求的全套图纸，并编制工程说明书、结构计算书和工程预算书。 建筑图纸按专业不同可以分为建筑施工图（简称建施）、结构施工图（简称结施）和设备施工图（如电气、采暖通风、给排水等）。 各施工图的内容如下： 建筑施工图主要表示房屋的建筑设计内容，如房屋的总体布局、内外形状、大小、构造等，包括总平面图、平面图、立面图、剖视图、详图等。 结构施工图主要表示房屋的结构设计内容，如房屋承重构件的布置、构件的形状、大小、材料、构造等，包括结构布置图、构件详图、节点详图等。 设备施工图主要表示建筑物内管道与设备的位置与安装情况，包括给排水、采暖通风、电气照明等各种施工图，其内容有各工种的平面布置图、系统图等。 为了使建筑图纸规格统一，图面简洁清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等方面有一个统一的标准。有关的现...
