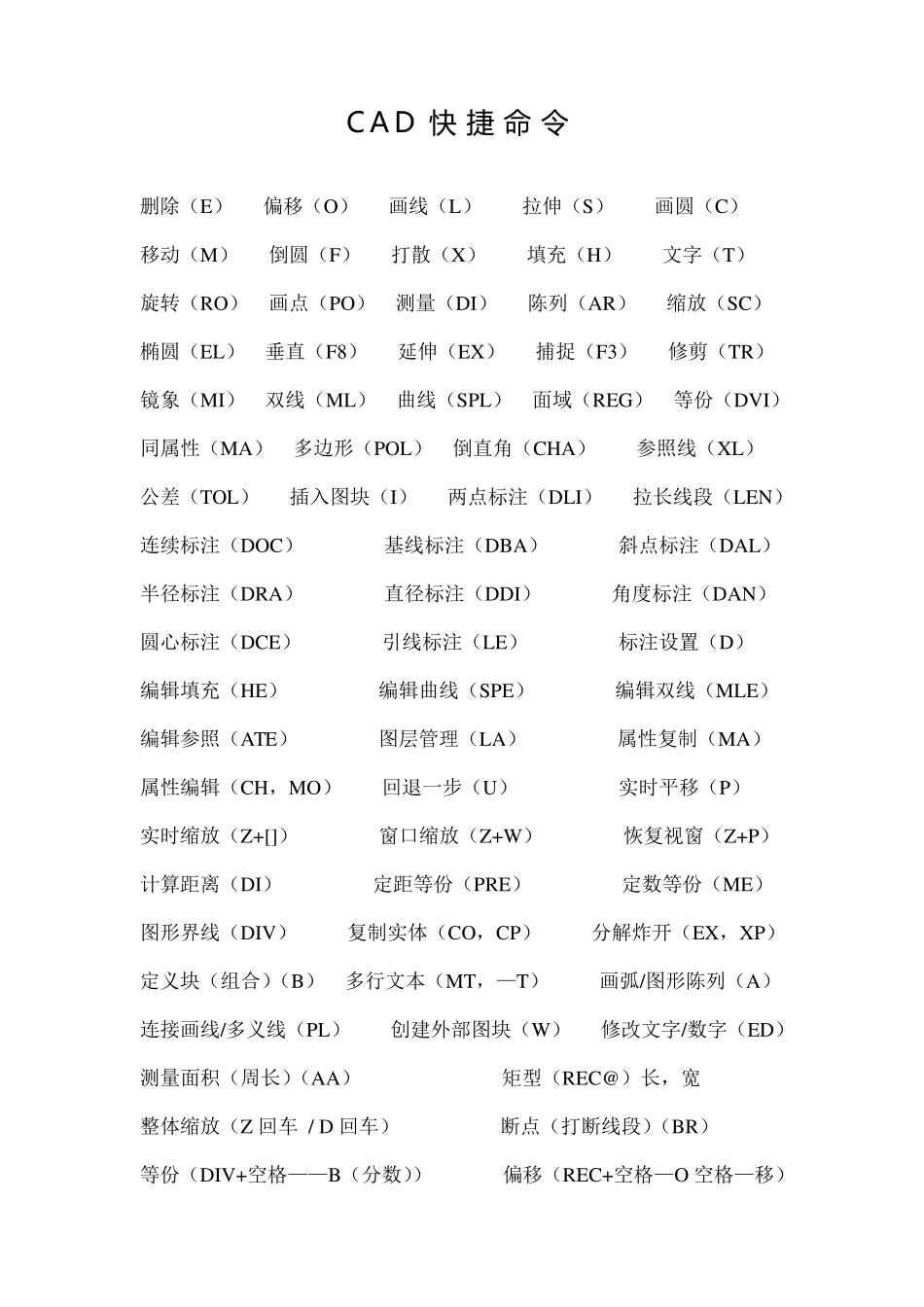

C A D 快捷命令 删除（E） 偏移（O） 画线（L） 拉伸（S） 画圆（C） 移动（M） 倒圆（F） 打散（X） 填充（H） 文字（T） 旋转（RO） 画点（PO） 测量（DI） 陈列（AR） 缩放（SC） 椭圆（EL） 垂直（F8） 延伸（EX） 捕捉（F3） 修剪（TR） 镜象（MI） 双线（ML） 曲线（SPL） 面域（REG） 等份（DVI） 同属性（MA） 多边形（POL） 倒直角（CHA） 参照线（XL） 公差（TOL） 插入图块（I） 两点标注（DLI） 拉长线段（LEN） 连续标注（DOC） 基线标注（DBA） 斜点标注（DAL） 半径标注（DRA） 直径标注（DDI） 角度标注（DAN） 圆心标注（DCE） 引线标注（LE） 标注设置（D） 编辑填充（HE） 编辑曲线（SPE） 编辑双线（MLE） 编辑参照（ATE） 图层管理（LA） 属性复制（MA） 属性编辑（CH，MO） 回退一步（U） 实时平移（P） 实时缩放（Z+[]） 窗口缩放（Z+W） 恢复视窗（Z+P） 计算距离（DI） 定距等份（PRE） 定数等份（ME） 图形界线（DIV） 复制实体（CO，CP） 分解炸开（EX，XP） 定义块（组合）（B） 多行文本（MT，—T） 画弧/图形陈列（A） 连接画线/多义线（PL） 创建外部图块（W） 修改文字/数字（ED） 测量面积（周长）（AA） 矩型（REC@）长，宽 整体缩放（Z 回车 / D 回车） 断点（打断线段）（BR） 等份（DIV+空格——B（分数）） 偏移（REC+空格—O 空格—移） C A D线形标准 1、红线 —— 0.002（门窗） 2、黄线 —— 0.017（外框） 3、绿线 —— 0.001（填充造型） 4、湖兰 —— 0.016（墙体） 5、蓝线 —— 0.002（家具、内框） 6、紫线 —— 0.002（标注县线） 7、白线 —— 0.007（家具） 8、灰色线 —— 0.001（地面填充） 1、将线变粗 将线选中，单击鼠标右键选择“线变复线” 再将线选中，双击鼠标，将全局宽度改为 50，即可 2、倒角 F 空格，再输入 R 空格再输入数字即可成倒角 3、将 CAD 倒入 photoshops A、在 CAD 文件菜单下选择输出，在文件名下找到扩展名.eps，在工具菜单下的“选项”中选择“窗口”再点击“拾取”命令再按保存命令，将图形框选即可。 B、在 photoshops 打开此文件 注：分辨率为 300 按 ctrl+j 命令复制多个图层再将图层合并 ctrl+shift+E 再将图形在图象调整色阶即可。 4、将 CAD 倒入 3D 将 3DMAX 打开 在文件菜单下选择 ZMPORT 命令，在文件...
