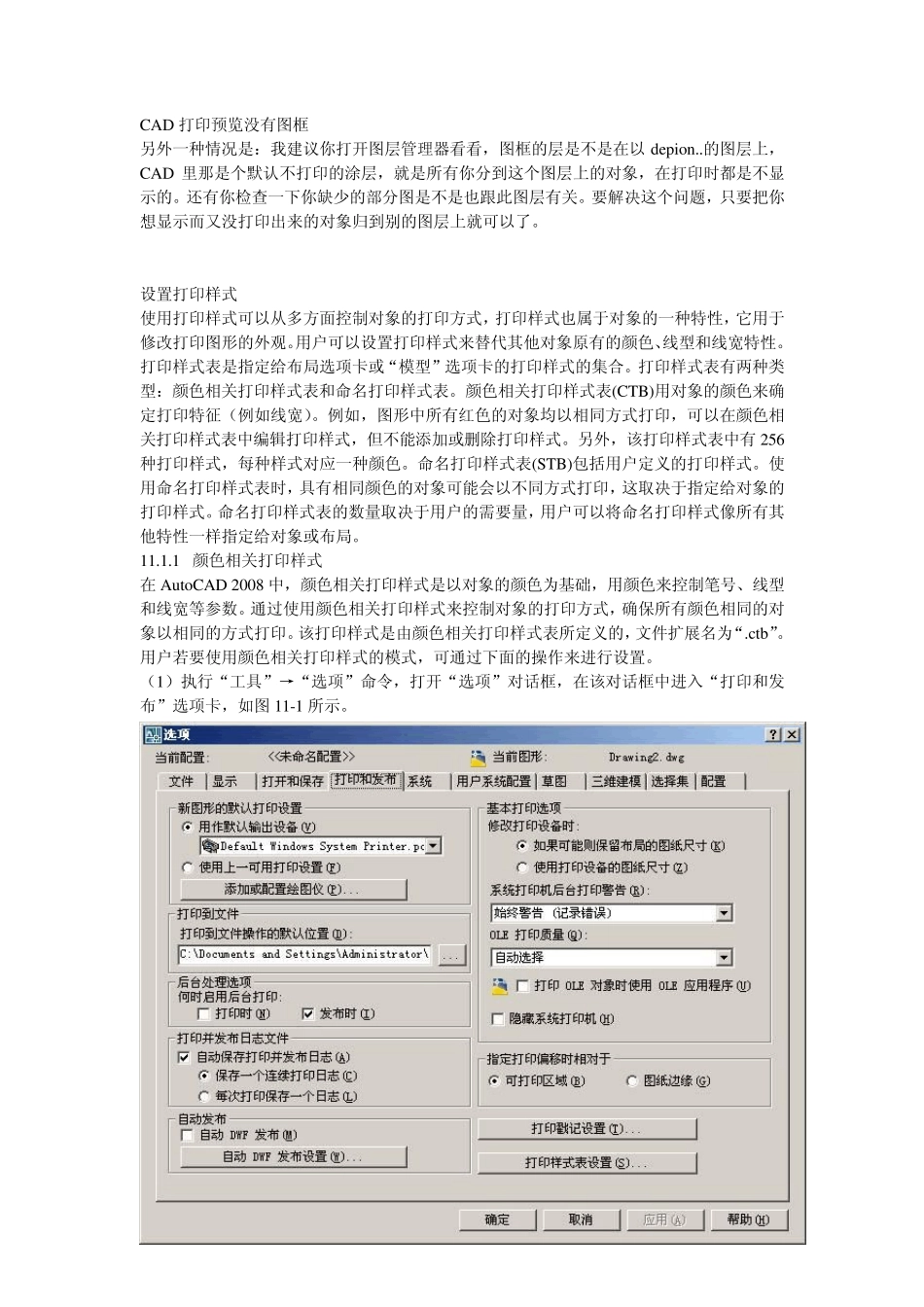

CAD 打印预览没有图框 另外一种情况是:我建议你打开图层管理器看看,图框的层是不是在以depion..的图层上,CAD 里那是个默认不打印的涂层,就是所有你分到这个图层上的对象,在打印时都是不显示的。还有你检查一下你缺少的部分图是不是也跟此图层有关。要解决这个问题,只要把你想显示而又没打印出来的对象归到别的图层上就可以了。 设置打印样式 使用打印样式可以从多方面控制对象的打印方式,打印样式也属于对象的一种特性,它用于修改打印图形的外观。用户可以设置打印样式来替代其他对象原有的颜色、线型和线宽特性。 打印样式表是指定给布局选项卡或“模型”选项卡的打印样式的集合。打印样式表有两种类型:颜色相关打印样式表和命名打印样式表。颜色相关打印样式表(CTB)用对象的颜色来确定打印特征(例如线宽)。例如,图形中所有红色的对象均以相同方式打印,可以在颜色相关打印样式表中编辑打印样式,但不能添加或删除打印样式。另外,该打印样式表中有256种打印样式,每种样式对应一种颜色。命名打印样式表(STB)包括用户定义的打印样式。使用命名打印样式表时,具有相同颜色的对象可能会以不同方式打印,这取决于指定给对象的打印样式。命名打印样式表的数量取决于用户的需要量,用户可以将命名打印样式像所有其他特性一样指定给对象或布局。 11.1.1 颜色相关打印样式 在Au toCAD 2008 中,颜色相关打印样式是以对象的颜色为基础,用颜色来控制笔号、线型和线宽等参数。通过使用颜色相关打印样式来控制对象的打印方式,确保所有颜色相同的对象以相同的方式打印。该打印样式是由颜色相关打印样式表所定义的,文件扩展名为“.ctb”。 用户若要使用颜色相关打印样式的模式,可通过下面的操作来进行设置。 (1)执行“工具”→“选项”命令,打开“选项”对话框,在该对话框中进入“打印和发布”选项卡,如图11-1 所示。 图11-1 “打印和发布”选项卡 (2)在“打印和发布”选项卡中单击“打印样式表设置”按钮,打开“打印样式表设置”对话框,如图11-2 所示。 图11-2 “打印样式表设置”对话框 (3)在“新图形的默认打印样式”选项组中选择“使用颜色相关打印样式”单选项,则Au toCAD 2008 就处于颜色相关打印样式的模式。而已有的颜色相关打印样式和各种模式就存放在其下方的“当前打印样式表设置”选项组中的“默认打印样式表”中,我们可以在此下拉列表框中选择所需的颜色相关打印样式,如图11-3 所示。 ...
