CAD机械制图规范

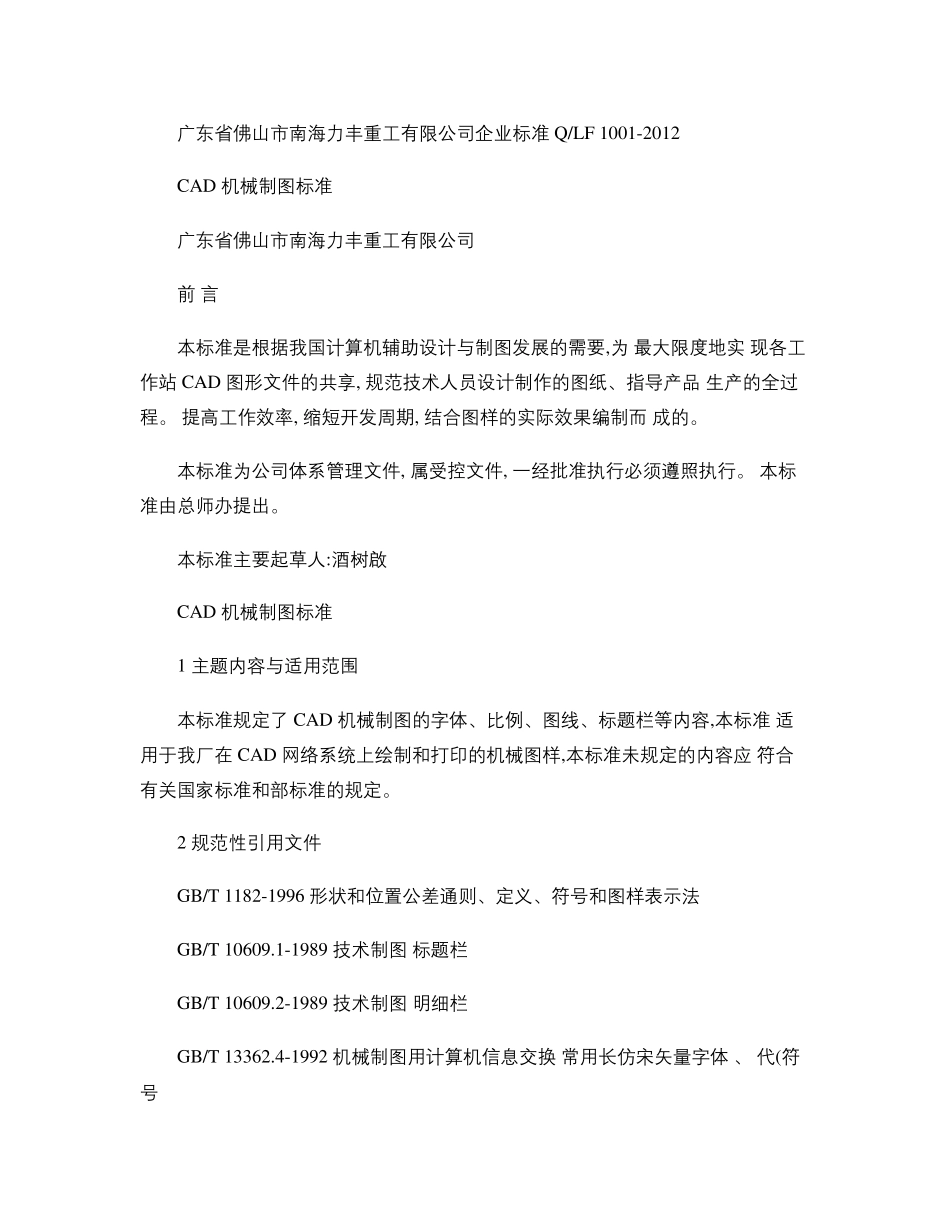

CAD机械制图规范_第1页
1/21

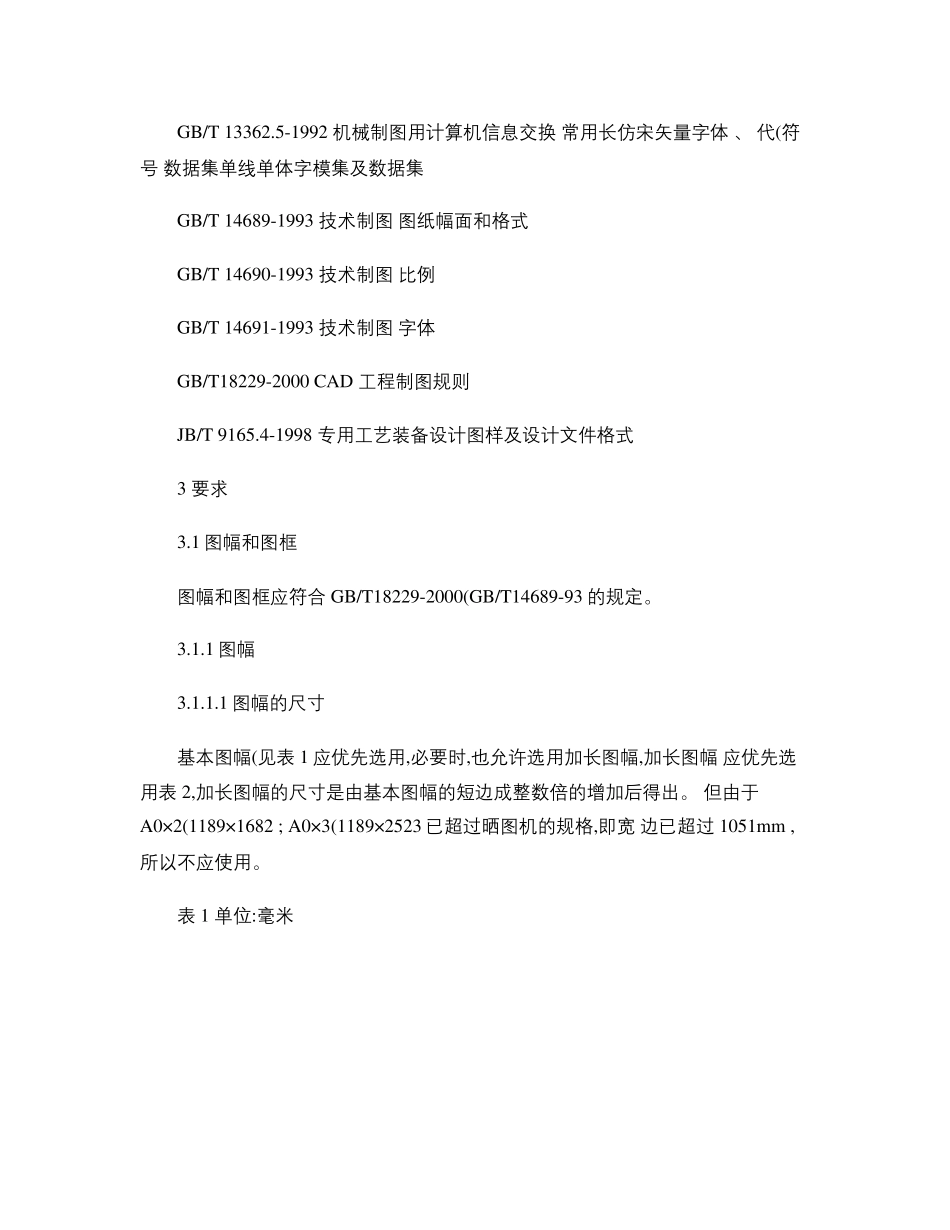

CAD机械制图规范_第2页
2/21

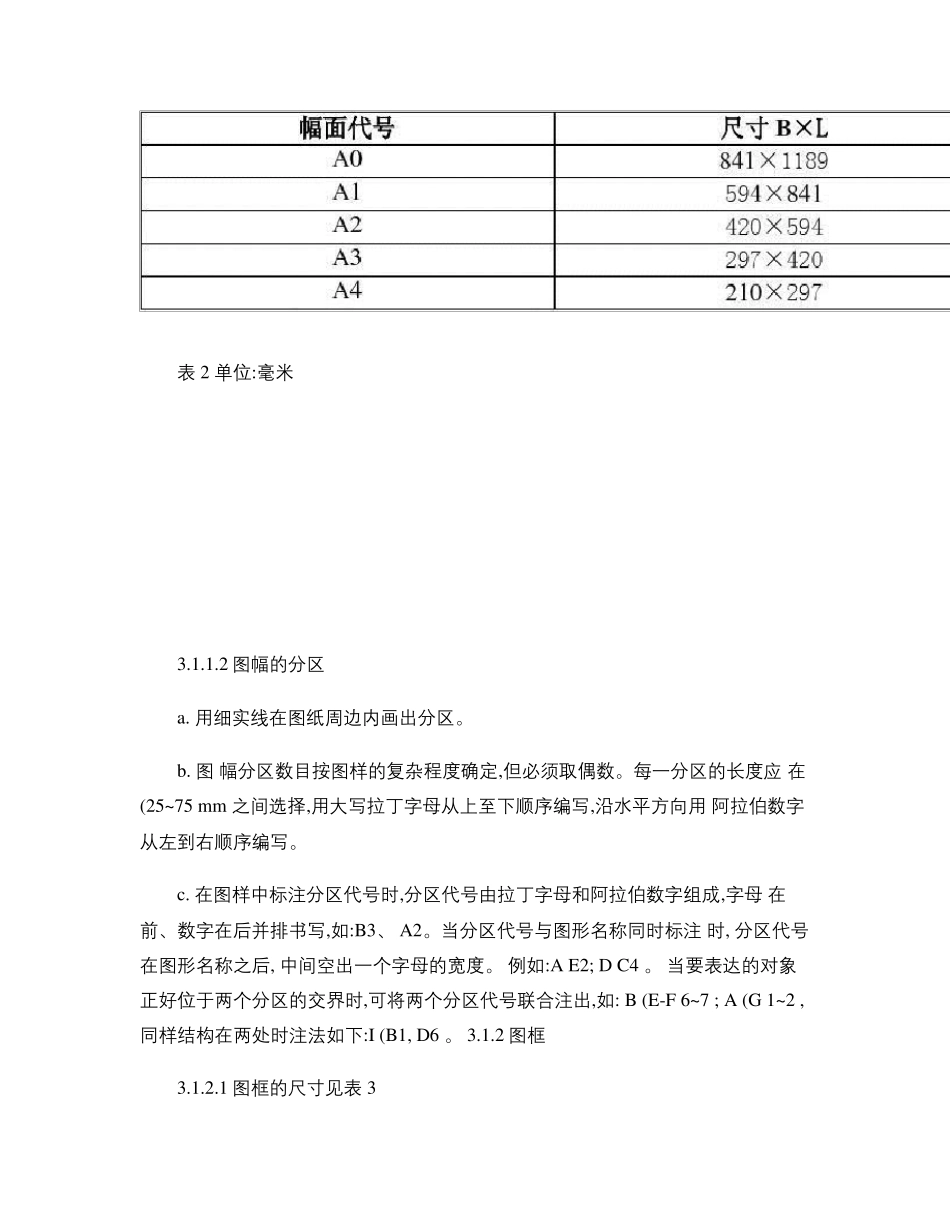

CAD机械制图规范_第3页
3/21
广 东 省 佛 山 市 南 海 力 丰 重 工 有 限 公 司 企 业 标 准 Q/LF 1001-2012 CAD 机 械 制 图 标 准 广 东 省 佛 山 市 南 海 力 丰 重 工 有 限 公 司 前 言 本 标 准 是 根 据 我 国 计 算 机 辅 助 设 计 与 制 图 发 展 的 需 要 ,为 最 大 限 度 地 实 现 各 工作 站 CAD 图 形 文 件 的 共 享 , 规 范 技 术 人 员 设 计 制 作 的 图 纸 、指导产品 生产的 全过程。 提高工 作 效率, 缩短开发 周期, 结合图 样的 实 际效果编制 而 成的 。 本 标 准 为 公 司 体系管理文 件 , 属受控文 件 , 一经批准 执行必须遵照执行。 本 标准 由总师办提出。 本 标 准 主要 起草人 :酒树啟 CAD 机 械 制 图 标 准 1 主题内容与 适用范 围 本 标 准 规 定了 CAD 机 械 制 图 的 字体、比例、图 线、标 题栏等内容,本 标 准 适用于我 厂在 CAD 网络系统上绘制 和打印的 机 械 图 样,本 标 准 未规 定的 内容应 符合有 关国 家标 准 和部标 准 的 规 定。 2 规 范 性引用文 件 GB/T 1182-1996 形 状和位置公 差通则、定义、符号和图 样表示法 GB/T 10609.1-1989 技 术 制 图 标 题栏 GB/T 10609.2-1989 技 术 制 图 明细栏 GB/T 13362.4-1992 机 械 制 图 用计 算 机 信息交换 常用长仿宋矢量字体 、 代(符号 GB/T 13362.5-1992 机 械 制 图 用 计 算 机 信 息 交 换 常 用 长 仿 宋 矢 量 字 体 、 代(符号 数据集单线单体 字 模集及数据集 GB/T 14689-1993 技术制 图 图 纸幅面和格式 GB/T 14690-1993 技术制 图 比例 GB/T 14691-1993 技术制 图 字 体 GB/T18229-2000 CAD 工程制 图 规则 JB/T 9165.4-1998 专用 工艺装备设计 图 样及设计 文件格式 3 要求 3.1 图 幅和图 框 图 幅和图 框应符合 GB/T18229-2000(GB/T14689-93 的规定。 3.1.1 图 幅 3.1.1.1 图 幅的尺寸 基本图 幅(见表 1 应优先选用 ,必要时,也允许选用 加长 图 幅,加长 图 幅 应优先选用 表 2,加长 图 幅的尺寸是由基本图 幅的短边成整数倍的增加后得出。 但由于 A0×2(1189×1682 ; A0×3(1189×2523 已超过晒图 机 的规格,即宽 边...
