CAD电气制图报告

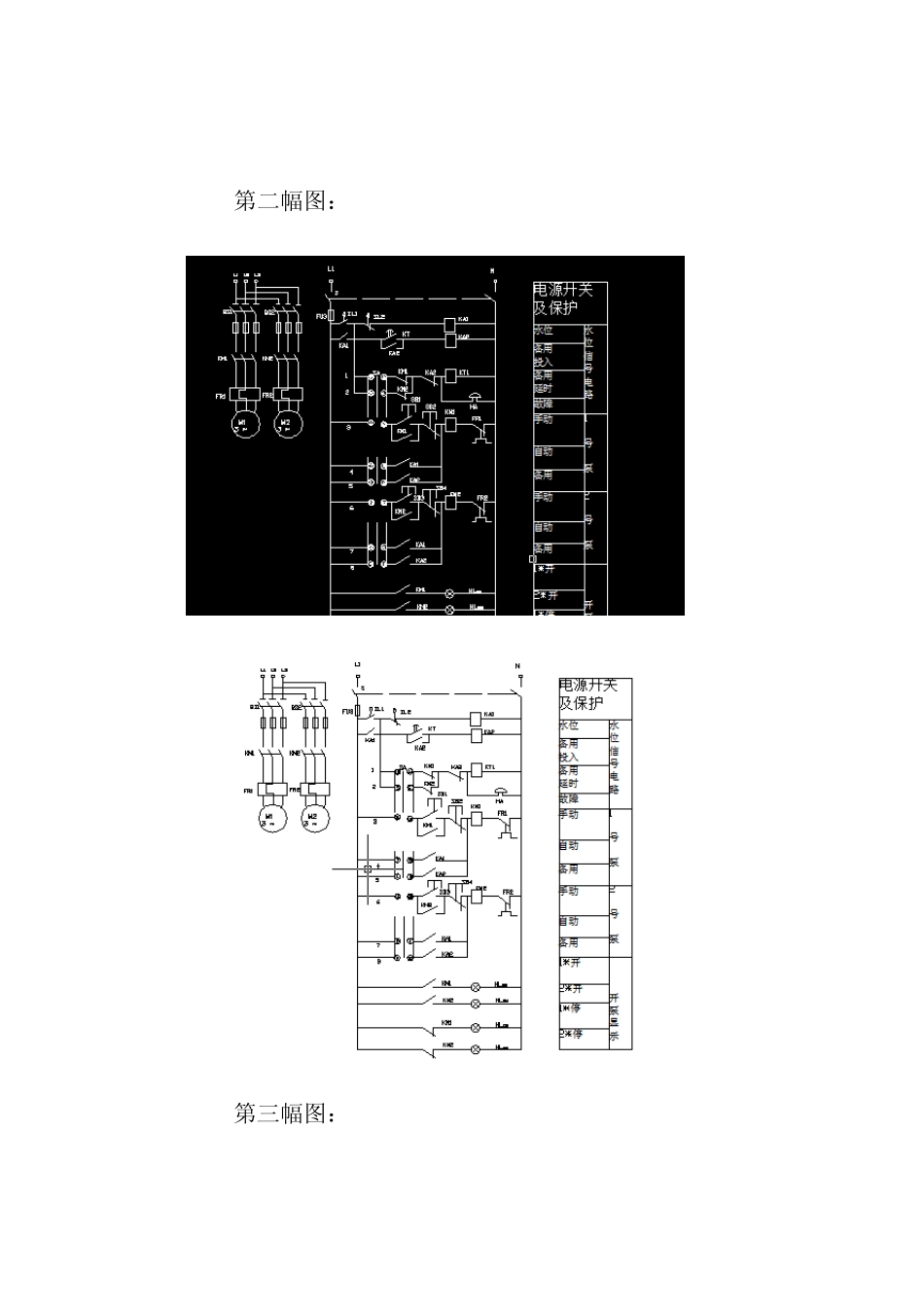

新疆大学 实习（实训）报告 实习（实训）名称： 电气 CAD 学 院： 电气工程学院 专 业、 班 级：电气工程及其自动化 103班 指 导 教 师： 娄毅 报 告 人： 学 号： 时 间： 2012年 12月 20日 1.实习主要目的及内容： AutoCAD是目前计算机辅助设计（Computer Aided Design，CAD）领域最流行的CAD软件包，此软件功能强大、使用方便、价格合理，在国内外广泛应用于机械、建筑、家居、纺织等诸多行业。下面是这次我做的作业。 1.1 第一幅图：X62W卧式万能铣床电气控制原理图 1.2 第二幅图： 1.3 第三幅图： 以上便是我们这次实习的主要作业。现在我简要介绍一下 Au toCAD。 2.AutoCAD 的发展史： 80年代，由于 PC机的应用，CAD得以迅速发展，出现了专门从事 CAD系统开发的公司。当时 Vera CAD是专业的CAD制作公司，所开发的CAD软件功能强大，但由于其价格昂贵，故不能普遍应用。而当时的Autodesk公司是一个仅有员工数人的小公司，其开发的CAD系统虽然功能有限，但因其可免费拷贝，故在社会得以广泛应用。同时，由于该系统的开放性，该 CAD软件升级迅速。 设计者很早就开始使用计算机进行计算。有人认为 Ivan Sutherland在 1963年在麻省理工学院开发的Sketchpad是一个转折点。SKETCHPAD的突出特性是它允许设计者用图形方式和计算机交互：设计可以用一枝光笔在阴极射线管屏幕上绘制到计算机里。实际上，这就是图形化用户界面的原型，而这种界面是现代 CAD不可或缺的特性。 CAD最早的应用是在汽车制造、航空航天以及电子工业的大公司中。随着计算机变得更便宜，应用范围也逐渐变广。 CAD的实现技术从那个时候起经过了许多演变。这个领域刚开始的时候主要被用于产生和手绘的图纸相仿的图纸。计算机技术的发展使得计算机在设计活动中得到更有技巧的应用。如今，CAD已经不仅仅用于绘图和显示，它开始进入设计者的专业知识中更“智能”的部分。 随着电脑科技的日益发展，性能的提升和更便宜的价格，许多公司已采用立体的绘图设计。以往，碍于电脑性能的限制，绘图软件只能停留在平面设计，欠缺真实感，而立体绘图则冲破了这一限制，令设计蓝图更实体化。 现在众多学院已开设 cad课程[2] 除计算机本身的软件如操作系统、编译程序外，cad主要使用交互式图形显示软件、cad应用软件和数据管理软件3类软件。 交互式图形显示软件用于图形显示的开窗、剪辑、观看，图形的变换、修改，以及相应的人机交互...
