CAD的标注

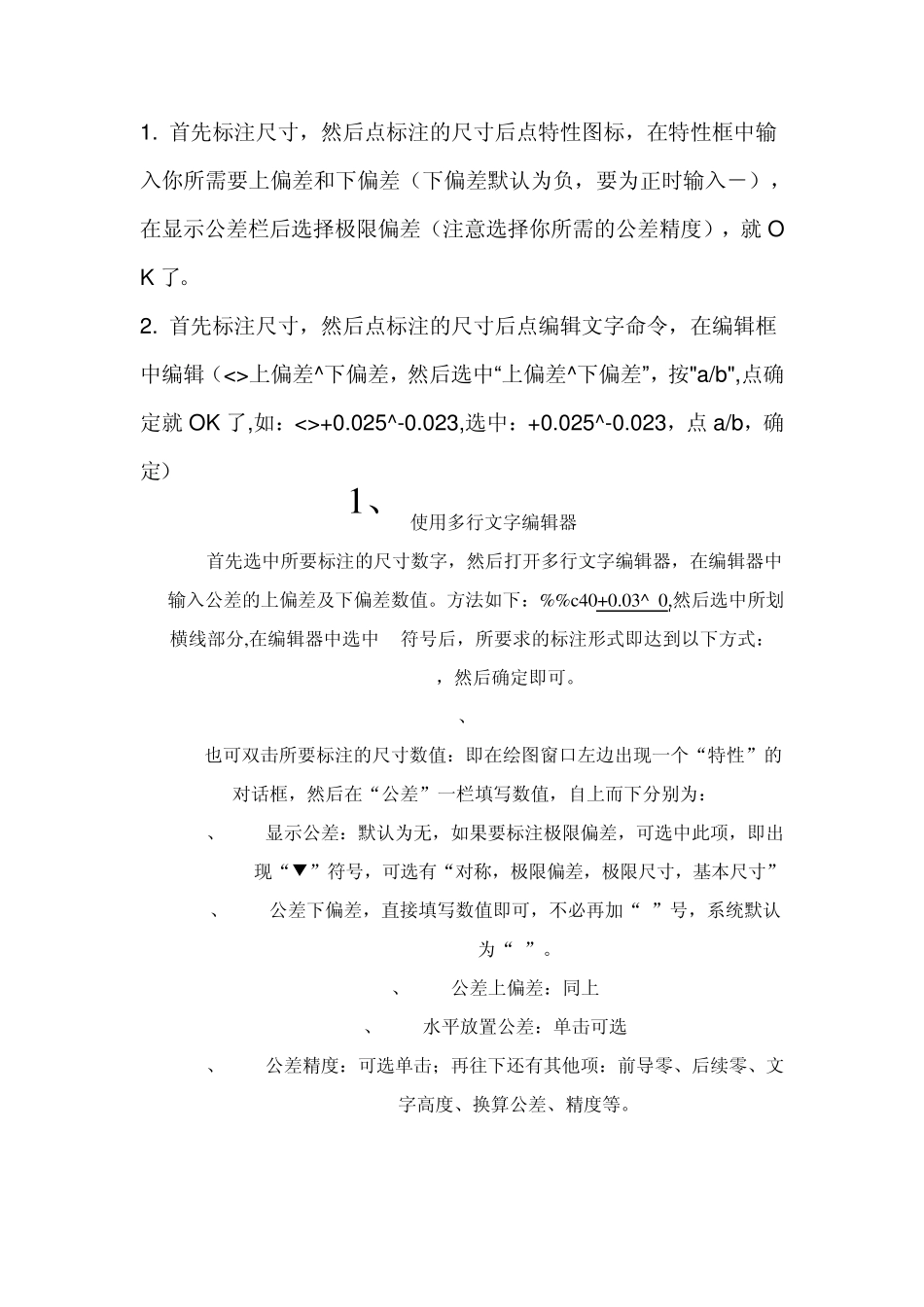

CAD的标注_第1页
1/14

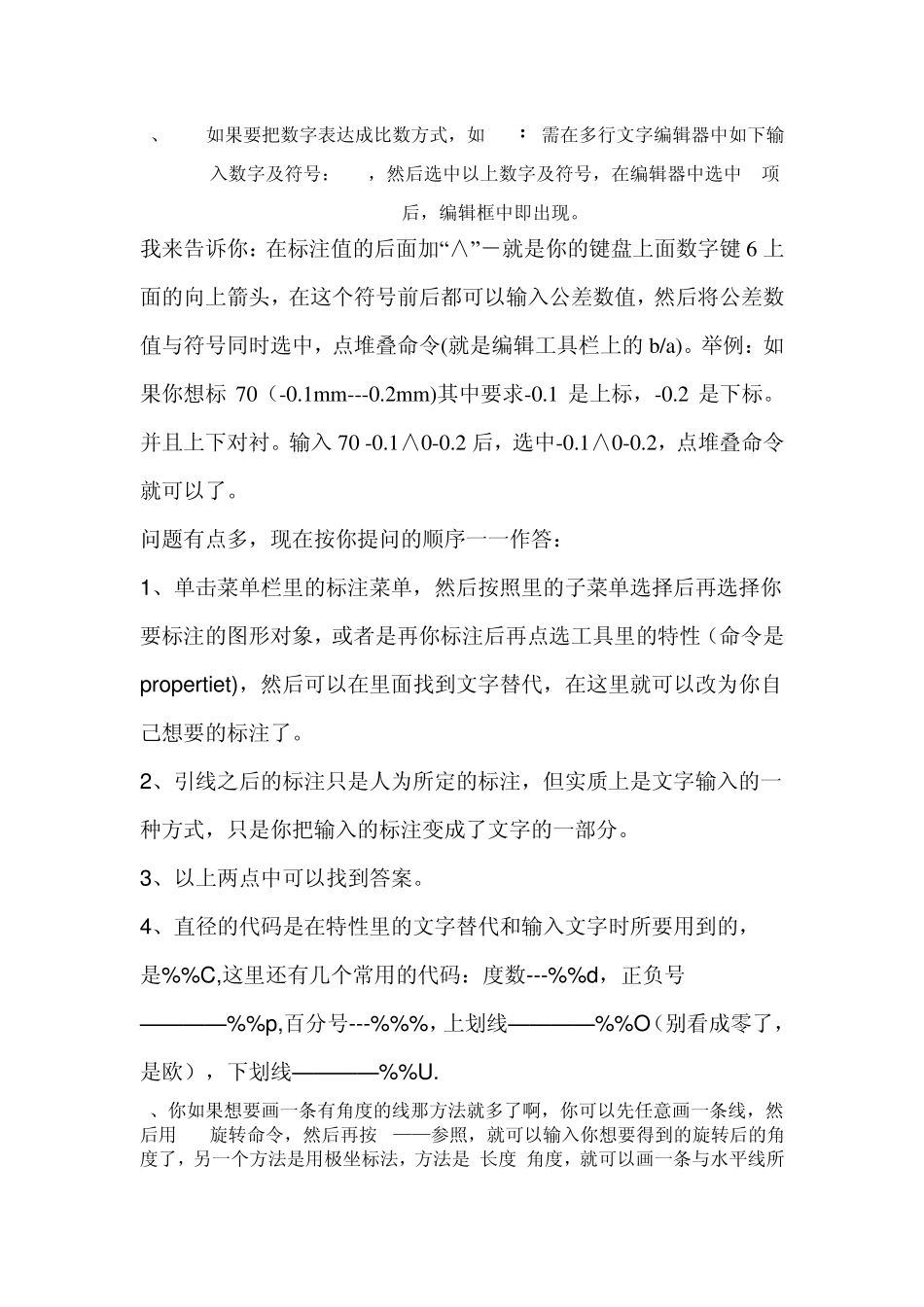

CAD的标注_第2页
2/14

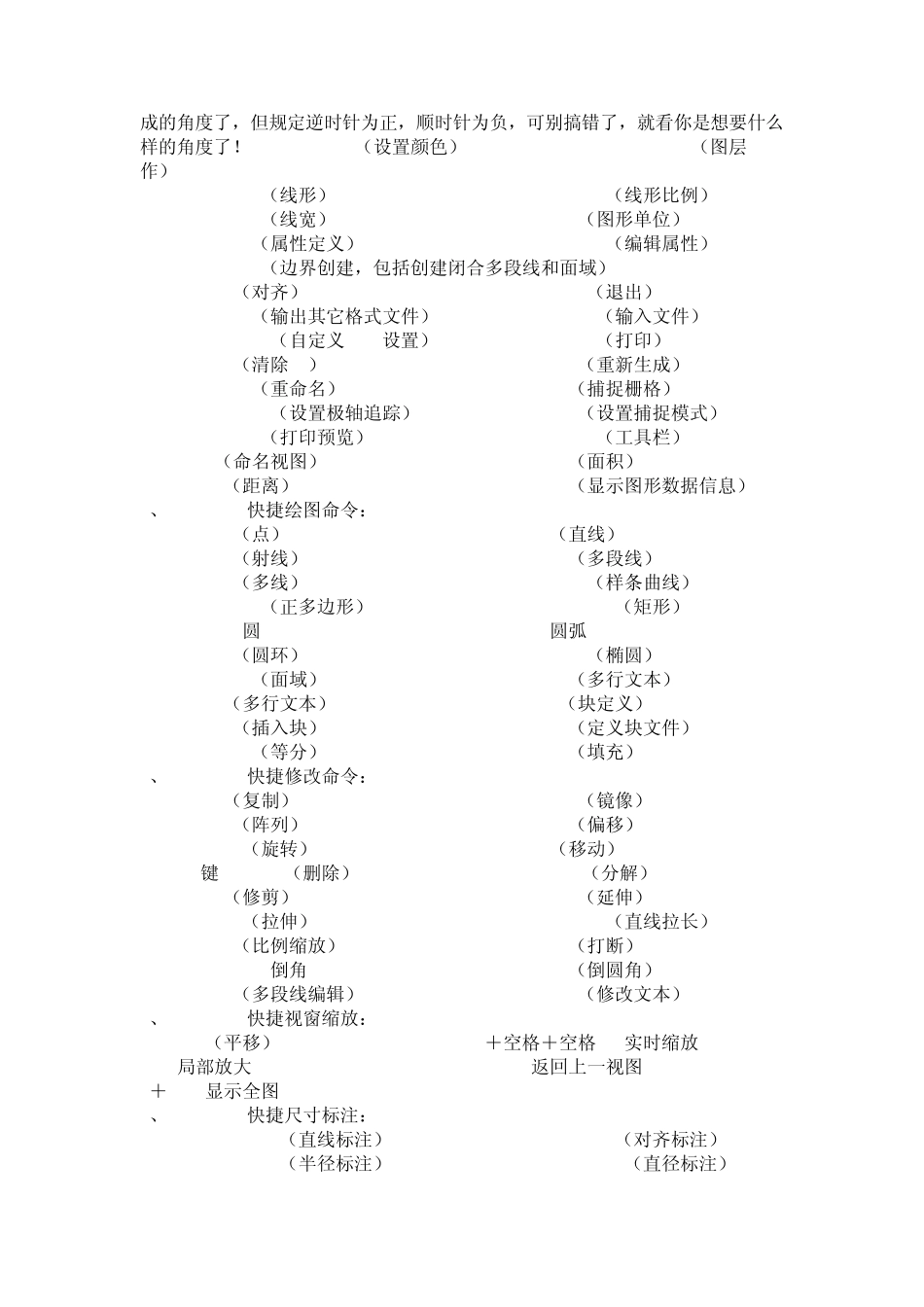

CAD的标注_第3页
3/14
1. 首先标注尺寸,然后点标注的尺寸后点特性图标,在特性框中输入你所需要上偏差和下偏差(下偏差默认为负,要为正时输入-),在显示公差栏后选择极限偏差(注意选择你所需的公差精度),就OK 了。 2. 首先标注尺寸,然后点标注的尺寸后点编辑文字命令,在编辑框中编辑(<>上偏差^下偏差,然后选中“上偏差^下偏差”,按"a/b",点确定就OK 了,如:<>+0.025^-0.023,选中:+0.025^-0.023,点a/b,确定) 1、 使用多行文字编辑器 首先选中所要标注的尺寸数字,然后打开多行文字编辑器,在编辑器中输入公差的上偏差及下偏差数值。方法如下:%%c40+0.03^ 0,然后选中所划横线部分,在编辑器中选中 a b符号后,所要求的标注形式即达到以下方式:%%c40+0.03 0 ,然后确定即可。 2、 也可双击所要标注的尺寸数值:即在绘图窗口左边出现一个“特性”的对话框,然后在“公差”一栏填写数值,自上而下分别为: A、 显示公差:默认为无,如果要标注极限偏差,可选中此项,即出现“▼”符号,可选有“对称,极限偏差,极限尺寸,基本尺寸” B、 公差下偏差,直接填写数值即可,不必再加“-”号,系统默认为“-”。 C、 公差上偏差:同上 D、 水平放置公差:单击可选 E、 公差精度:可选单击;再往下还有其他项:前导零、后续零、文字高度、换算公差、精度等。 3、 如果要把数字表达成比数方式,如 a b :需在多行文字编辑器中如下输入数字及符号:a/b,然后选中以上数字及符号,在编辑器中选中 a b项后,编辑框中即出现。 我来告诉你:在标注值的后面加“∧”-就是你的键盘上面数字键 6 上面的向上箭头,在这个符号前后都可以输入公差数值,然后将公差数值与符号同时选中,点堆叠命令(就是编辑工具栏上的 b/a)。举例:如果你想标 70(-0.1m m ---0.2m m )其中要求-0.1 是上标,-0.2 是下标。并且上下对衬。输入 70 -0.1∧0-0.2 后,选中-0.1∧0-0.2,点堆叠命令就可以了。 问题有点多,现在按你提问的顺序一一作答: 1、单击菜单栏里的标注菜单,然后按照里的子菜单选择后再选择你要标注的图形对象,或者是再你标注后再点选工具里的特性(命令是 propertiet),然后可以在里面找到文字替代,在这里就可以改为你自己想要的标注了。 2、引线之后的标注只是人为所定的标注,但实质上是文字输入的一种方式,只是你把输入的标注变成了文字的一部分。 3、以上两点中可以找到答案。 4、直径的代码是在特性里的文字替...
