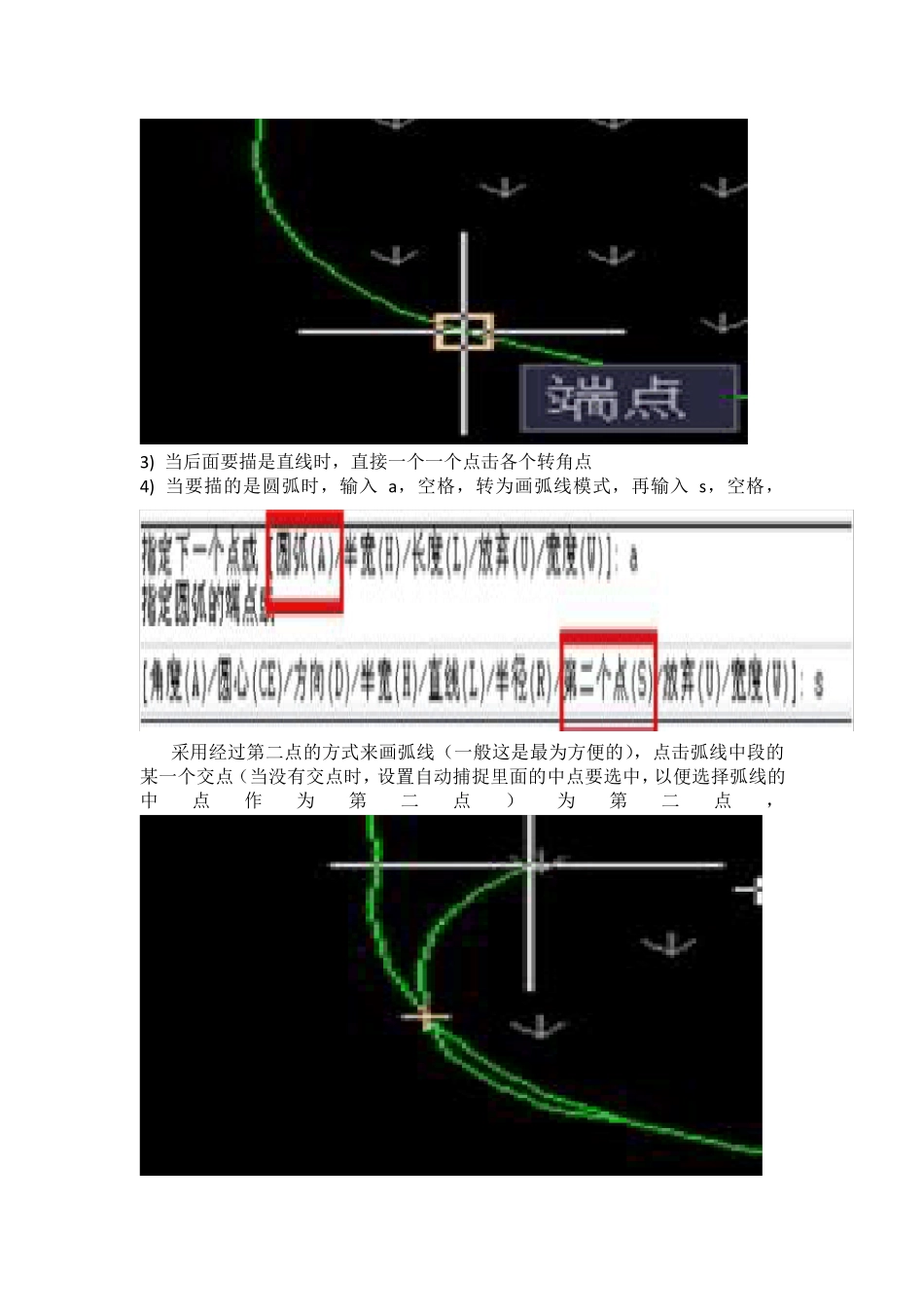

用CAD 计算复杂图形面积的方法 在形状比较复杂（有直线和弧线在一起）的时候，如果原先没有描好边界线，要计算面积，则要使用多段线命令（pl） 来描好边界线，再用求面积命令（aa）并选对象（o）来求得已描好的图形的面积。以如下图形实例： 1) 输入 pl，按空格执行 2) 一般选择左下角（形成一个习惯以免最后忘记从哪里开始点的）点第一点 3) 当后面要描是直线时，直接一个一个点击各个转角点 4) 当要描的是圆弧时，输入 a，空格，转为画弧线模式，再输入 s，空格， 采用经过第二点的方式来画弧线（一般这是最为方便的），点击弧线中段的某一个交点（当没有交点时，设置自动捕捉里面的中点要选中，以便选择弧线的中点作为第二点）为第二点， 再点弧线的另一端点，就描好了这一段弧线（这是圆弧的，有时不是圆弧，就暂且按圆弧一小段一小段尽量贴近的方式描过去）。 5) 当后面的还是圆弧时，继续输入 s，空格，重复画弧线。 6) 当 后 面 是直 线时，输 入 字 母l ，空 格 ，转 为 描直 线模 式。（转为直线时，一定要前一段弧线已经画完才能转换，不然还在画弧线当中 cad不能理解该输入的参数，当已经输错时，按一下 Esc 键可退出这一个参数的输入）。 7) 有时觉得前一段线（直线弧线均同）不满意时，输入 u，空格，可取消前一段线，重复输入 u 和空格，可一段一段往前取消，退回去，而不用全部重来。 8) 画完最后一段时，应点回最初开始的那一点，输入 c，空格，封闭该区间，这样，就描好了一整个区域的边界线。可以用面积命令 aa 来求面积了。 面积命令： 输入 aa，空格，输入 o，空格（求对象的面积），选择刚画好的边界线，对象的面积和周长就出来了。注意：求得的数值为按 cad 图形上图形的尺寸来的，普通平面图尺寸是毫米，因此 面 积 数 值 应 该 将 小 数 点 前 移6位 方 为 平 方 米 数 值 。当有些图（如有些总平图）直接以 m 为单位时，求得的面积就是 m2，小数点不用前移。 注意：有些图比例没有按 1:1 对应时，应用比例缩放命令(sc)缩放到 1:1 的比例，这样求得的面积才是正确的面积。 算长度： 除上述面积命令可以同时获得周长之外，可能局部需要加减一些长度， 直线长度：用测距命令（di） 输入 di，空格，点击要测量距离（就是长度）的起点和终点，则这两点间的长度（距离）就出来了，单位一般为毫米。（当要测矩形的长和宽时可点击矩形的...
