cad转换shape

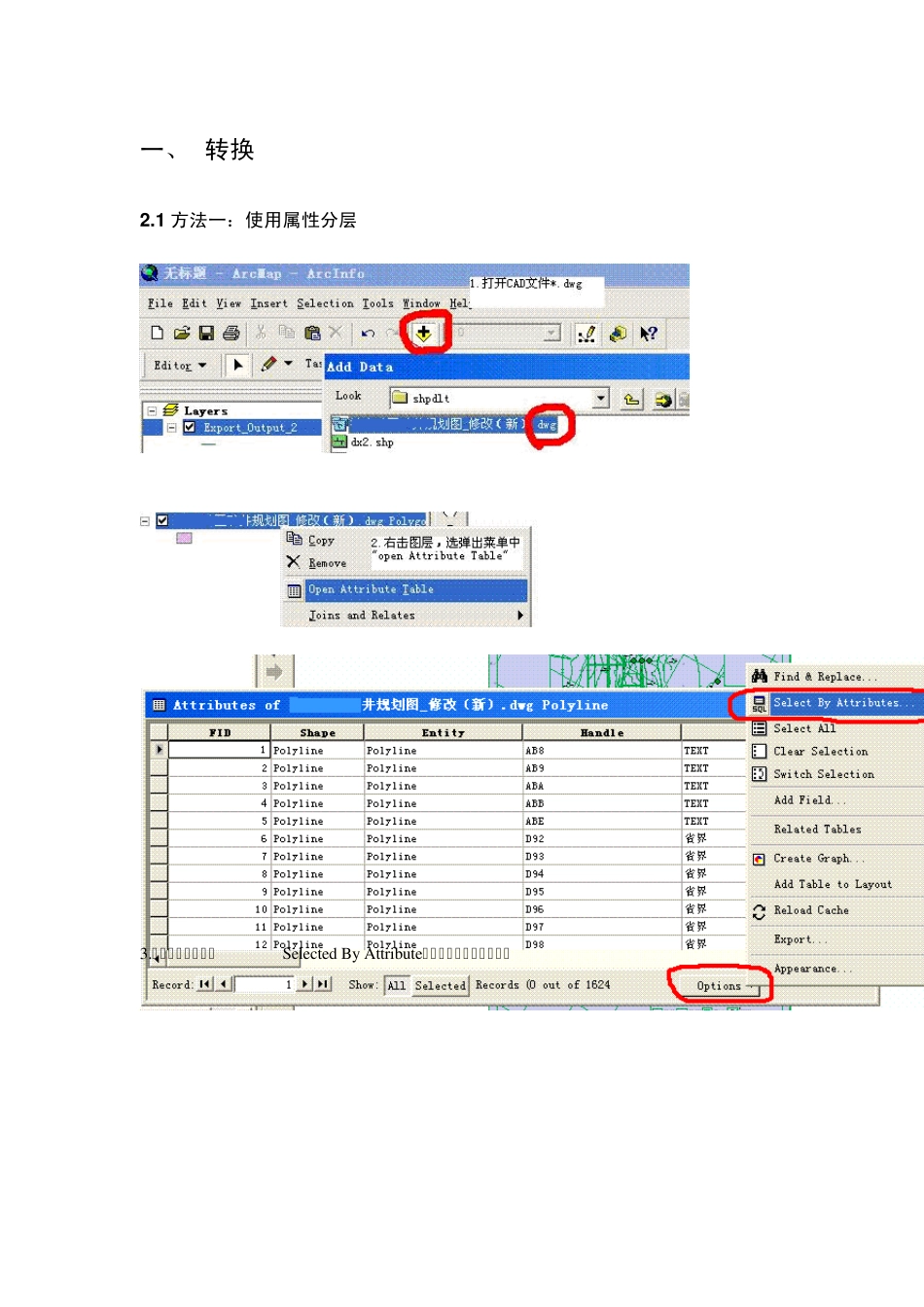

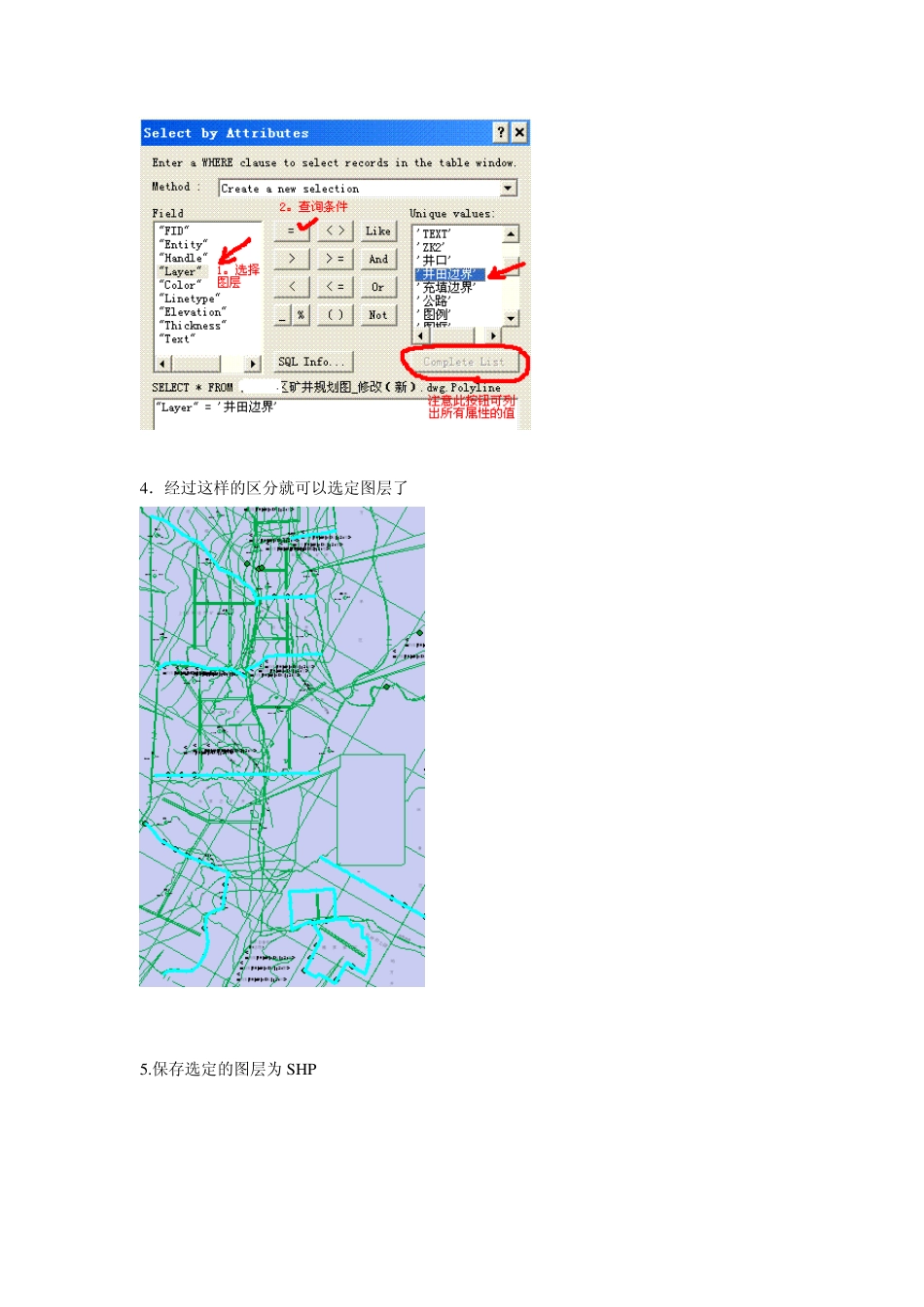

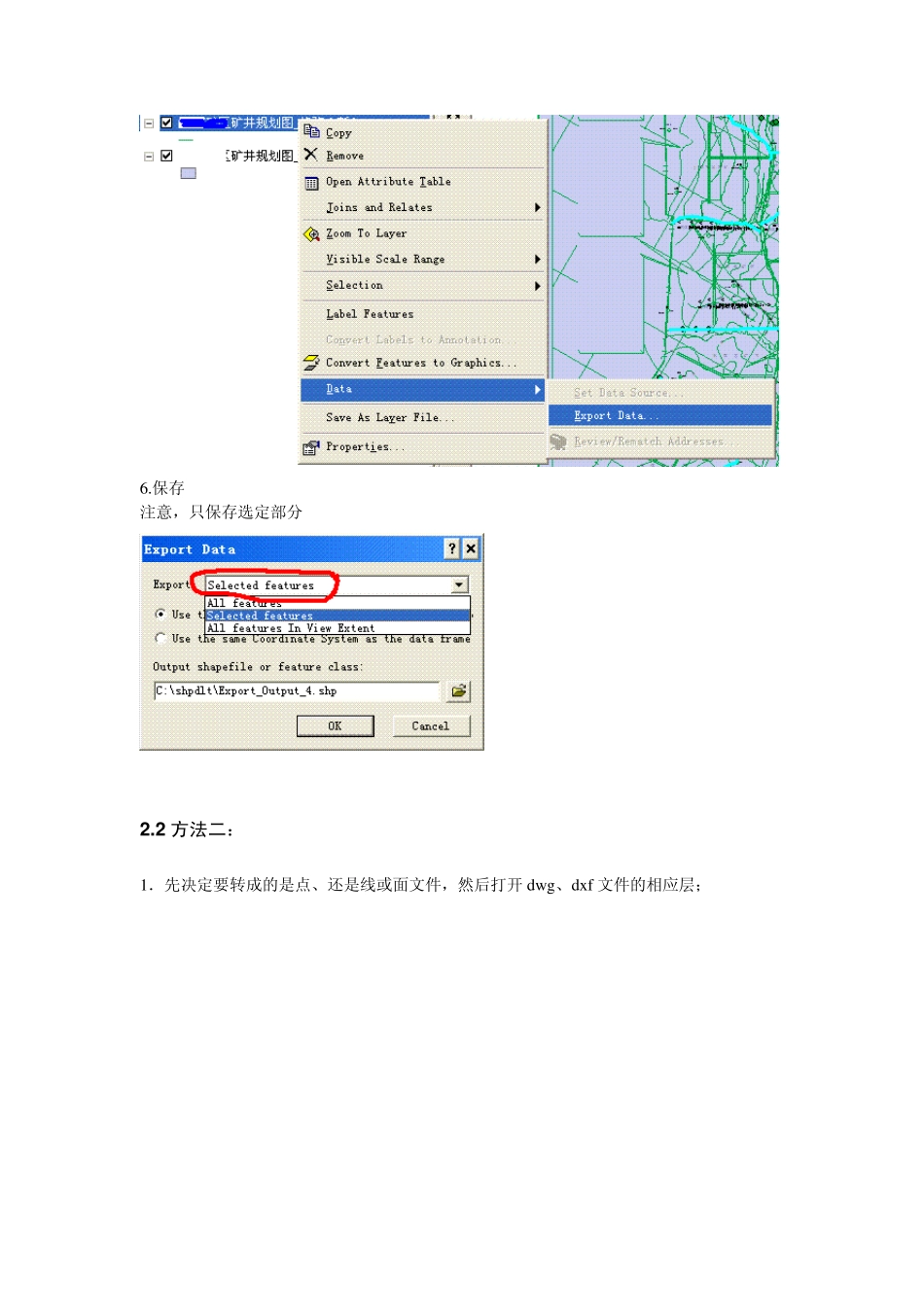

一、 转换 2 .1 方法一：使用属性分层 3.在属性表里选择“Selected By Attribu te”，通过属性值区分图层 4．经过这样的区分就可以选定图层了 5.保存选定的图层为SHP 6.保存 注意，只保存选定部分 2 .2 方法二： 1．先决定要转成的是点、还是线或面文件，然后打开 dwg、dxf 文件的相应层； 2.在Layers 里右击加载的层，选Properties，再选Drawing Layers 这个tab 3．首先“Disable All”,然后再图层列表中打勾勾中希望导出的图层。 4．右击 Data  Ex port Data，保存导出的SHP 文件。 2 .3 对于无用属性数据的处理 转换后的SHP 文件中有许多无用的属性列，除了 FID 和 Shape 列以外，其他列可以删去，然后添加图层应有的属性列。 CAD 和GIS 的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。CAD 文件作为GIS 数据集合中的一个重要来源，本文将就CAD 到ESRI GIS 软件的转换介绍一些相关的工具和方法。 定义 首先来看看相关的数据类型说明。 CAD 文件 常见的CAD 文件有AutoCAD?的线画文件(.dwg)，MicroStation?的设计文件(.dgn)，Autodesk的线画交换格式(DXF)，对于一个MicroStation 文件这个文件扩展名是可变的。 CAD 文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并没有象 GIS 中的图层那样组织严密，实体/元素都包含在一个单一的文件中，属性数据的主要描述依靠图层和注记。不同的CAD 软件版本对不同版本的文件格式有各自的实现（例如AutoCAD 13v,14v,2000v 的线画是彼此不同的），这意味着你在进行数据处理时需要注意相关的版本。 DXF 文件通常是作为一个ASCII 文件，，也可以存为一个二进制文件方式。CAD 文件除了存储静态的图形数据，也可以通过编码对应属性的方式来存储属性数据。在AutoCAD 和Microstation 中提供了方法用来操作CAD 对象上的相关属性数据，这些方法中通常都有相关的标准，但有少量是用户自定义的模式，ESRI 软件对这些自定义的属性模式的访问是有限制的。 Coverages Coverages 是一种矢量文件格式，几何和空间拓扑关系存储在二进制文件中，与之相关的属性数据则被存放在INFO 表或 RDBMS 中（PC ArcInfo 存储在DBF 表中）。Coverages 是对要素类组织后（feature class）的集合,每个要素类都是一些点，线（arcs），面或者 annotation(文本)的集合，用于描述地理要素的Coverage 要素类包括...
