CAE分析教程(实例)精华版

CAE分析教程(实例)精华版_第1页
1/103
CAE分析教程(实例)精华版_第2页
2/103
CAE分析教程(实例)精华版_第3页
3/103

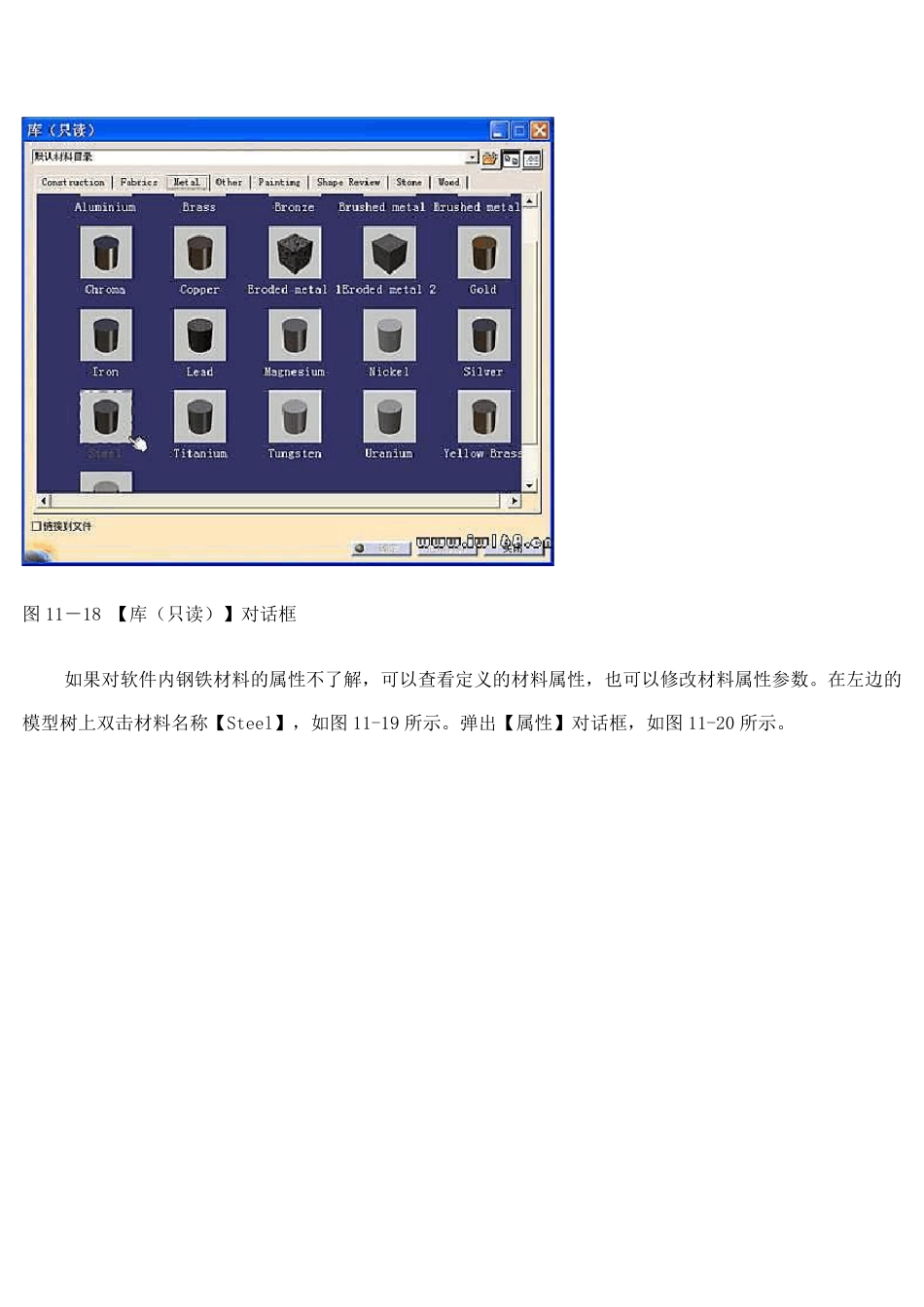

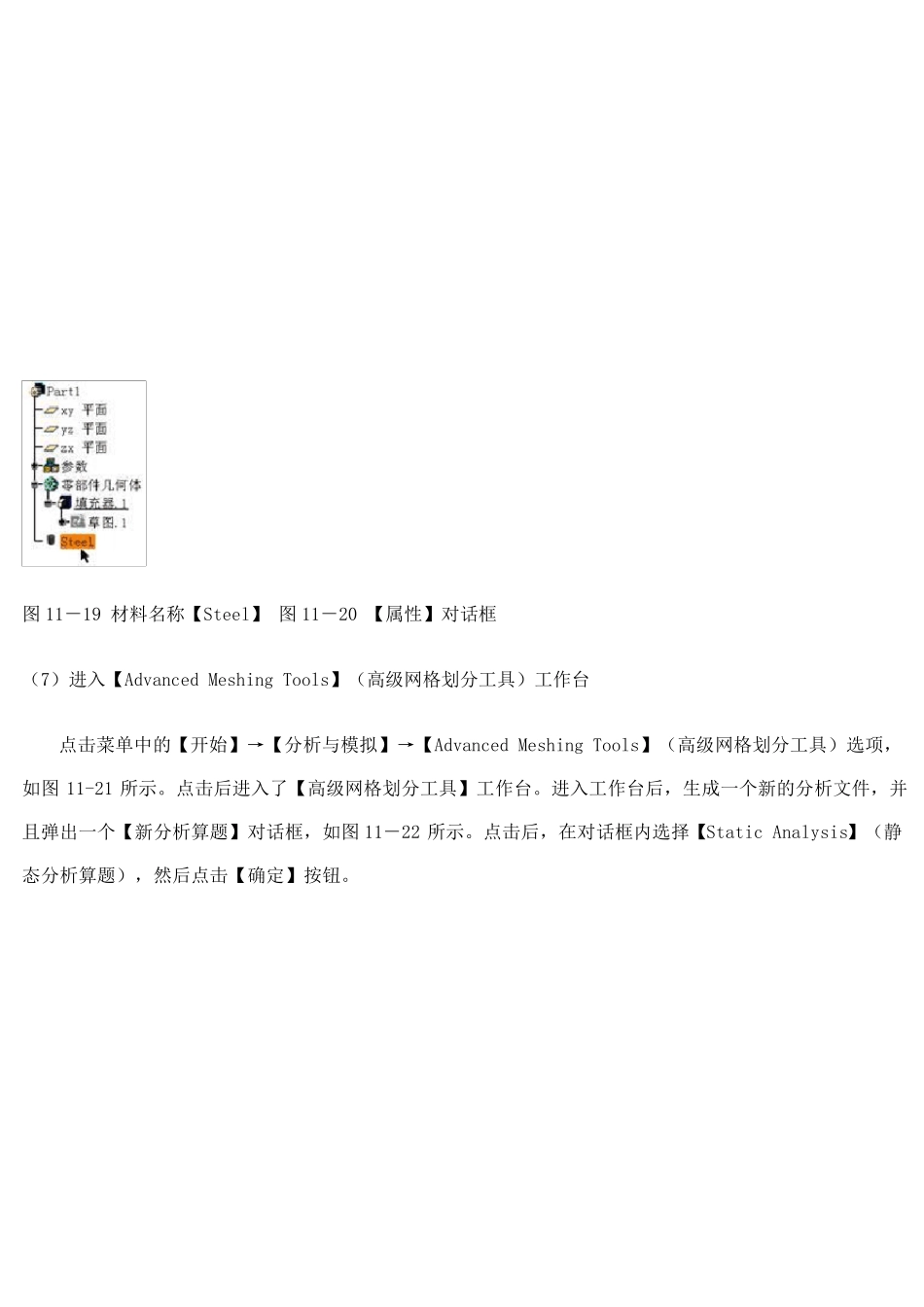

CATIA 有限元分析计算实例 (6)对零件赋予材料属性 在左边的模型树中点击选中零件名称【Part1】,如图11-15 所示。点击【应用材料】工具栏内的【应用材料】按钮,如图11-16 所示。先弹出一个【打开】警告消息框,如图11-16 所示,这是因为使用简化汉字界面,但没有相应的简化汉字材料库造成的,点击警告消息框内的【确定】按钮,关闭消息框。弹出【库(只读)】对话框,如图11-18 所示。点击【Metal】(金属)选项卡,在列表中选择【Steel】(钢)材料。点击对话框内的【确定】按钮,将钢材料赋予零件。 图11-14 拉伸创建的一个圆筒体 图11-15 选中的零件名称【Part1】 图11-16 【应用材料】工具栏 图11-17 【打开】警告消息框 图11-18 【库(只读)】对话框 如果对软件内钢铁材料的属性不了解,可以查看定义的材料属性,也可以修改材料属性参数。在左边的模型树上双击材料名称【Steel】,如图11-19 所示。弹出【属性】对话框,如图11-20 所示。 图11-19 材料名称【Steel】 图11-20 【属性】对话框 (7)进入【Advanced Meshing Tools】(高级网格划分工具)工作台 点击菜单中的【开始】→【分析与模拟】→【Advanced Meshing Tools】(高级网格划分工具)选项,如图11-21 所示。点击后进入了【高级网格划分工具】工作台。进入工作台后,生成一个新的分析文件,并且弹出一个【新分析算题】对话框,如图11-22 所示。点击后,在对话框内选择【Static Analysis】(静态分析算题),然后点击【确定】按钮。 图11-21 【开始】→【分析与模拟】→【Advanced Meshing Tools】(高级网格划分工具)选项 点击【Meshing Method】(网格划分方法)工具栏内的【Octree Tetrahedron Mesher】(Octree 四面体网格划分)按钮,如图11-23 所示。需要在【Meshing Method】(网格划分方法)工具栏内点击中间按钮的下拉箭头才能够显示出【Octree Tetrahedron Mesher】(Octree 四面体网格划分)按钮。 图11-22 【新分析算题】对话框 图11-23 【Meshing Method】(网格划分方法)工具栏 在图形区左键点击选择圆筒三维实体模型,如图11-24 所示。选择实体后弹出【OCTREE Tetrahedron Mesher】(Octree 四面体网格划分器)对话框,如图11-25 所示。 点击【Global】(全局)选项卡,在【Size】(尺寸)栏内输入 5mm 作为网格的尺寸;点击选中【Absolute sag】(绝对垂度)选项,在该数值栏内输入 ...
