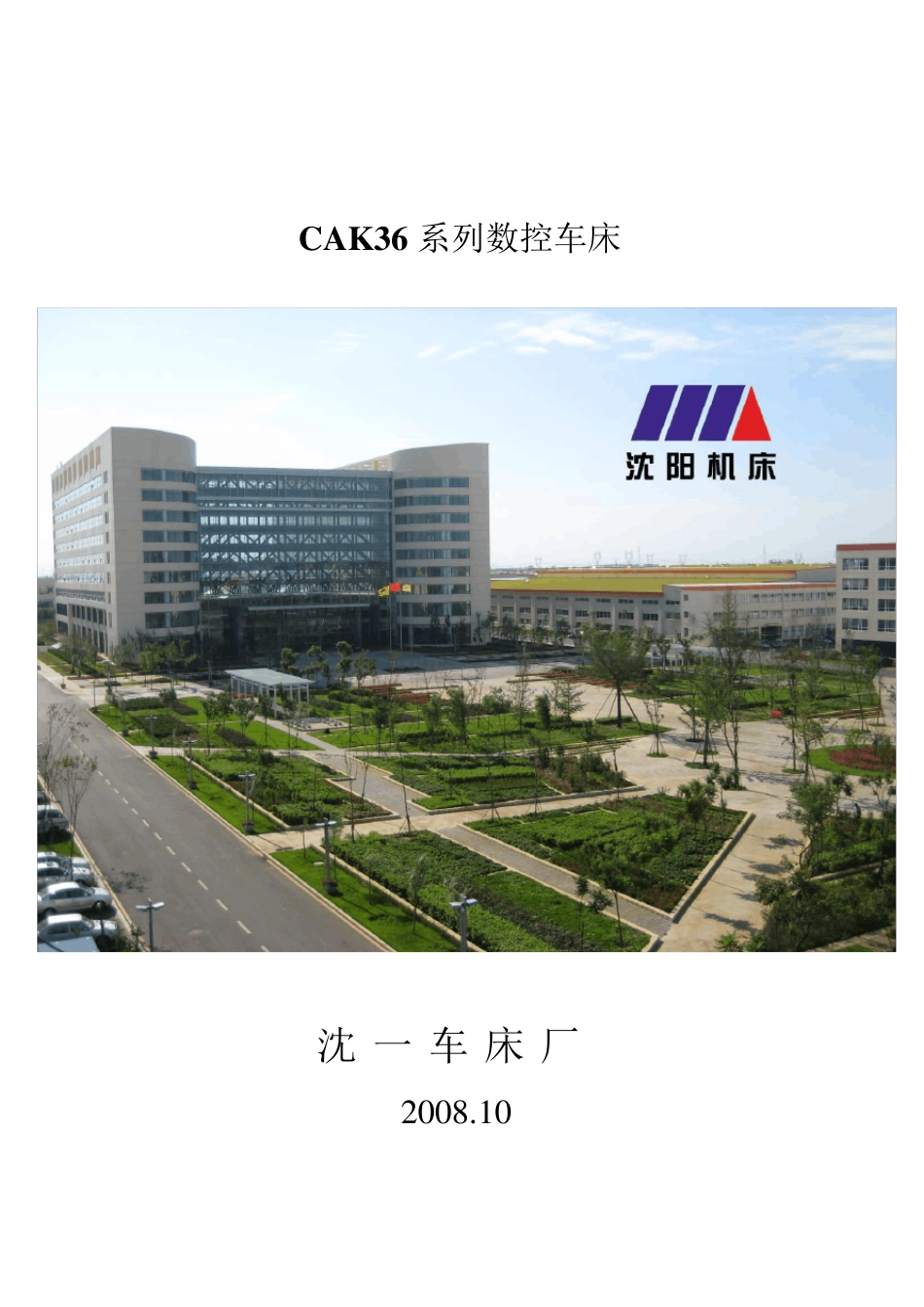

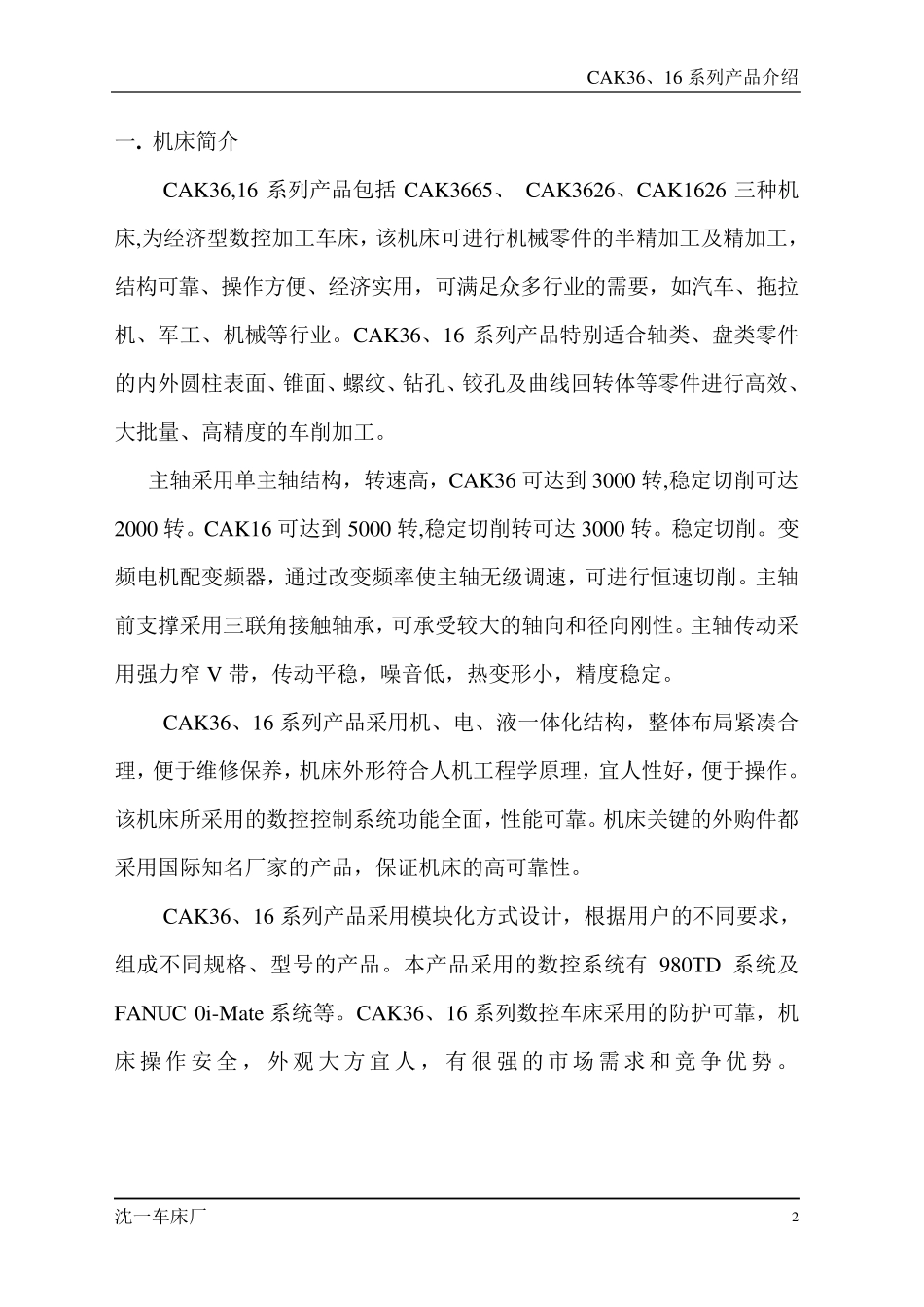

沈一 车 床 厂 2 0 0 8 .1 0 CAK36 系列数控车床 CAK36、16 系列产品介绍 沈一车床厂 1 目 录 一．机床简介 二．机床主要技术参数 三．机床结构特点 四．机床精度 五．机床配置 六．机床地基图 七．易损件清单 八．机床消耗品清单 九．机床随机工具清单 十．随机文件清单 十一．其他 CAK36、16 系列产品介绍 沈一车床厂 2 一. 机床简介 CAK36,16 系列产品包括 CAK3665、 CAK3626、CAK1626 三种机床,为经济型数控加工车床，该机床可进行机械零件的半精加工及精加工，结构可靠、操作方便、经济实用，可满足众多行业的需要，如汽车、拖拉机、军工、机械等行业。CAK36、16 系列产品特别适合轴类、盘类零件的内外圆柱表面、锥面、螺纹、钻孔、铰孔及曲线回转体等零件进行高效、大批量、高精度的车削加工。 主轴采用单主轴结构，转速高，CAK36 可达到 3000 转,稳定切削可达2000 转。CAK16 可达到 5000 转,稳定切削转可达 3000 转。稳定切削。变频电机配变频器，通过改变频率使主轴无级调速，可进行恒速切削。主轴前支撑采用三联角接触轴承，可承受较大的轴向和径向刚性。主轴传动采用强力窄 V 带，传动平稳，噪音低，热变形小，精度稳定。 CAK36、16 系列产品采用机、电、液一体化结构，整体布局紧凑合理，便于维修保养，机床外形符合人机工程学原理，宜人性好，便于操作。该机床所采用的数控控制系统功能全面，性能可靠。机床关键的外购件都采用国际知名厂家的产品，保证机床的高可靠性。 CAK36、16 系列产品采用模块化方式设计，根据用户的不同要求，组成不同规格、型号的产品。本产品采用的数控系统有 980TD 系统及FANUC 0i-Mate 系统等。CAK36、16 系列数控车床采用的防护可靠，机床 操 作 安 全 ， 外 观 大 方 宜 人 ， 有 很 强 的 市 场 需 求 和 竞 争 优 势 。 CAK36、16 系列产品介绍 沈一车床厂 3 CAK36、16 系列产品介绍 沈一车床厂 4 图 1、机床外观图 以下是机床型号与系统配置对照表：用户可根据需要自行选择 机床型号 所用系统 CAK3665 980TD，DASEN3i-h，802C， FANUC 0i-Mate，HNC-21T CAK3626 CAK1626 980TD ，FANUC 0i-Mate CAK36、16 系列产品介绍 沈一车床厂 5 二. 机床主要技术参数及加工范围 主要参数： 项 目 单位 CAK3665、 CAK3626；CAK1626 备 注 采用数控系统 980TD, 802C, FANUC, DAS...
