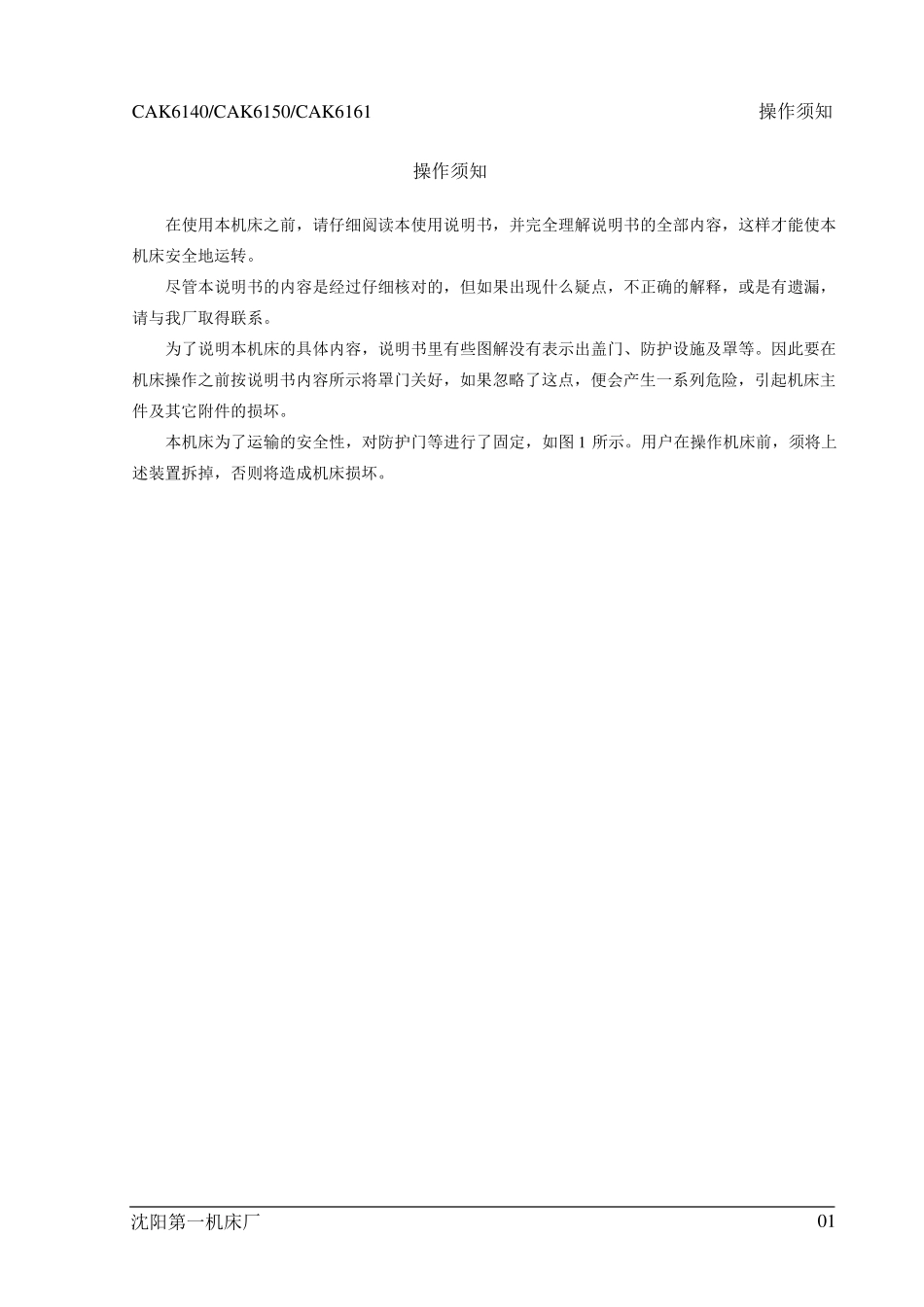

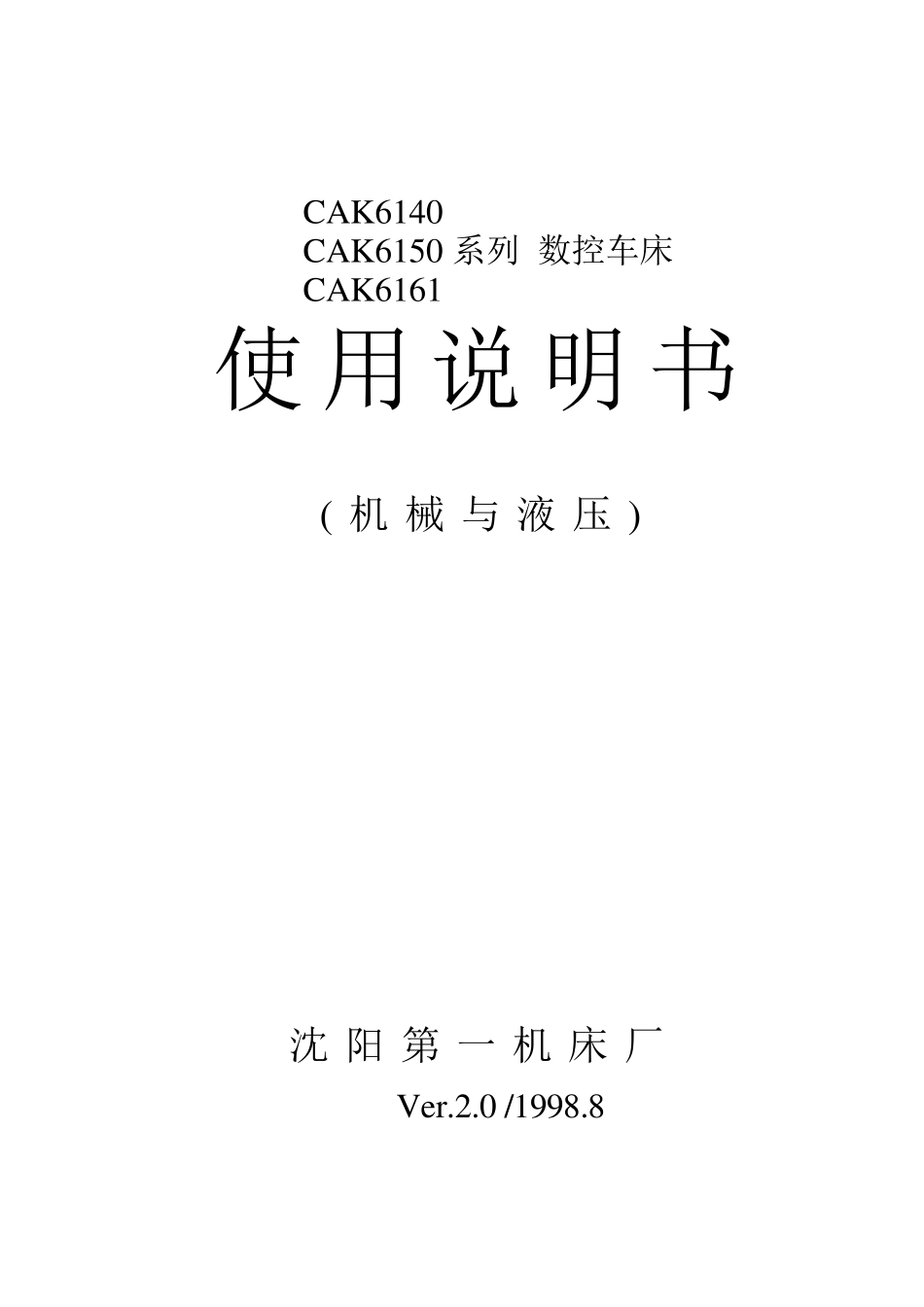

CAK6140 CAK6150 系列 数控车床 CAK6161 使用说明书 ( 机械与液压) 沈阳第一 机床厂 Ver.2.0 /1998.8CAK6140/CAK6150/CAK6161 操作须知 沈阳第一机床厂 01操作须知 在使用本机床之前，请仔细阅读本使用说明书，并完全理解说明书的全部内容，这样才能使本机床安全地运转。 尽管本说明书的内容是经过仔细核对的，但如果出现什么疑点，不正确的解释，或是有遗漏，请与我厂取得联系。 为了说明本机床的具体内容，说明书里有些图解没有表示出盖门、防护设施及罩等。因此要在机床操作之前按说明书内容所示将罩门关好，如果忽略了这点，便会产生一系列危险，引起机床主件及其它附件的损坏。 本机床为了运输的安全性，对防护门等进行了固定，如图1 所示。用户在操作机床前，须将上述装置拆掉，否则将造成机床损坏。 CAK6140/CAK6150/CAK6161 安装须知 沈阳第一机床厂 02安装须知 为了确保机床的安全运行，在安装时应注意以下各项： 1 接线 1.1 所使用的电气接线一定要等于或超过本说明书规定的性能值。 1.2 不要与能够产生噪声的设备，如电焊机、高频淬火机等共用一个电源配电盒。 1.3 应由熟练的电气人员来连接动力线。 2 接地 所使用的接地线，必须是铜导线，其横截面积应超过10mm2,电阻低于10。 一般来讲，每台数控机床的地线应接到单独的接地棒上。如果机床没有提供单独的接地，应按下述连接地线。 规定的独立的接地条件： 数控机床地线电阻：10 共用地线 地线电阻=10/（被接到一个地线上的设备数量） 绝对不可以如下图所示的那样去对几个设备连接地线。 3 环境条件 机床应适合在下述规定的实际环境和运行条件中使用。 NC 机床 NC 机床 CAK6140/CAK6150/CAK6161 安装须知 沈阳第一机床厂 03 电源电压： 额定的电源电压的10%  电源频率： 50Hz 0.5Hz  环境温度： 5℃～40℃范围内，且 24h 平均温度应不超过 35℃  相对湿度： 低于 75%  湿度变化的原则是不应引起冷凝  大气：没有过分的灰尘、酸气、腐蚀气体和盐分。  应当避免阳光直射机床，或热辐射机床而引起环境温度的变化。  防止机床受到外来不正常的振动。 如果掌握这些条件感到有困难，请直接与我们取得联系。CAK 6140/CAK 6150/CAK 6161 目次 沈阳第一机床厂 I 目 次 1 前言...............................................................................................
