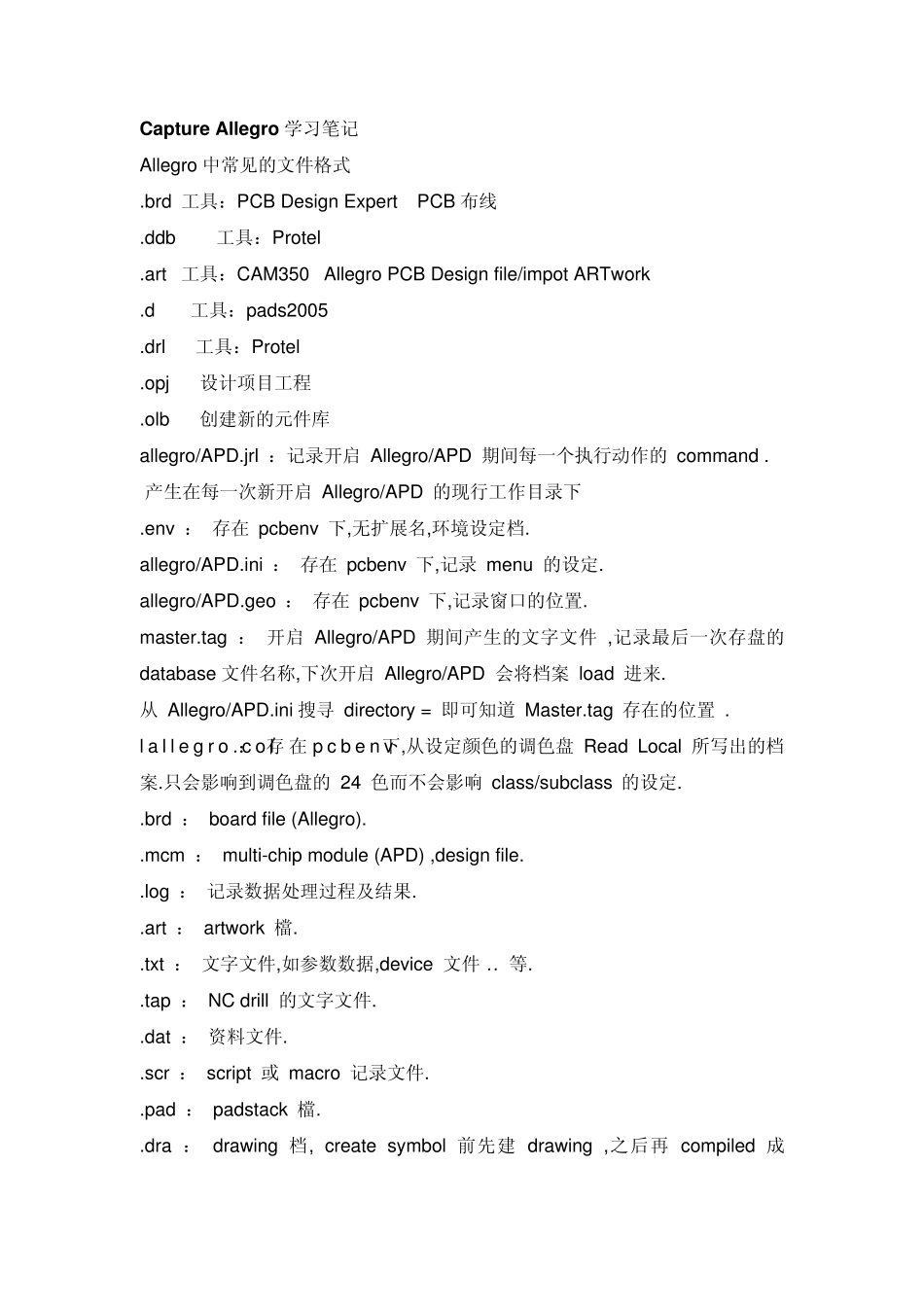

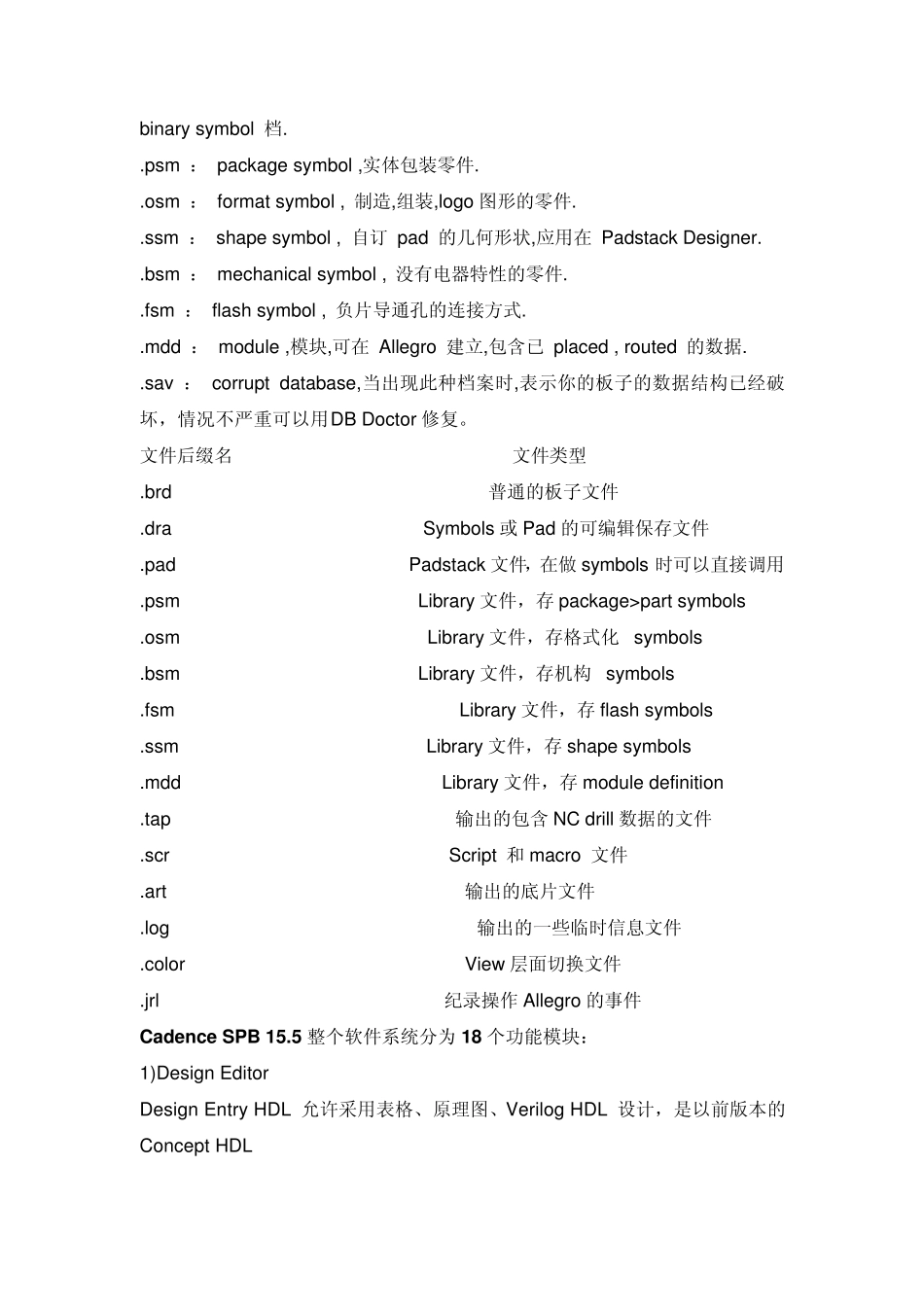

Captu re Allegro 学习笔记 Allegro 中常见的文件格式 .brd 工具：PCB Design Expert PCB 布线 .ddb 工具：Protel .art 工具：CAM350 Allegro PCB Design file/impot ARTwork .d 工具：pads2005 .drl 工具：Protel .opj 设计项目工程 .olb 创建新的元件库 allegro/APD.jrl ：记录开启 Allegro/APD 期间每一个执行动作的 command . 产生在每一次新开启 Allegro/APD 的现行工作目录下 .env ： 存在 pcbenv 下,无扩展名,环境设定档. allegro/APD.ini ： 存在 pcbenv 下,记录 menu 的设定. allegro/APD.geo ： 存在 pcbenv 下,记录窗口的位置. master.tag ： 开启 Allegro/APD 期间产生的文字文件 ,记录最后一次存盘的 database 文件名称,下次开启 Allegro/APD 会将档案 load 进来. 从 Allegro/APD.ini 搜寻 directory = 即可知道 Master.tag 存在的位置 . l a l l e g r o . c o l ： 存 在 p c b e n v 下,从设定颜色的调色盘 Read Local 所写出的档案.只会影响到调色盘的 24 色而不会影响 class/subclass 的设定. .brd ： board file (Allegro). .mcm ： multi-chip module (APD) ,design file. .log ： 记录数据处理过程及结果. .art ： artwork 檔. .txt ： 文字文件,如参数数据,device 文件 .. 等. .tap ： NC drill 的文字文件. .dat ： 资料文件. .scr ： script 或 macro 记录文件. .pad ： padstack 檔. .dra ： drawing 档, create symbol 前先建 drawing ,之后再 compiled 成 binary symbol 档. .psm ： package symbol ,实体包装零件. .osm ： format symbol , 制造,组装,logo 图形的零件. .ssm ： shape symbol , 自订 pad 的几何形状,应用在 Padstack Designer. .bsm ： mechanical symbol , 没有电器特性的零件. .fsm ： flash symbol , 负片导通孔的连接方式. .mdd ： module ,模块,可在 Allegro 建立,包含已 placed , routed 的数据. .sav ： corrupt database,当出现此种档案时,表示你的板子的数据结构已经破坏，情况不严重可以用DB Doctor 修复。 文件后缀名 文件类型 .brd 普通的板子文件 .dra Symbols 或Pad 的可编辑保存文件 .pad Padstack 文件，在做symbols 时可以直接调用 .psm Libr...
