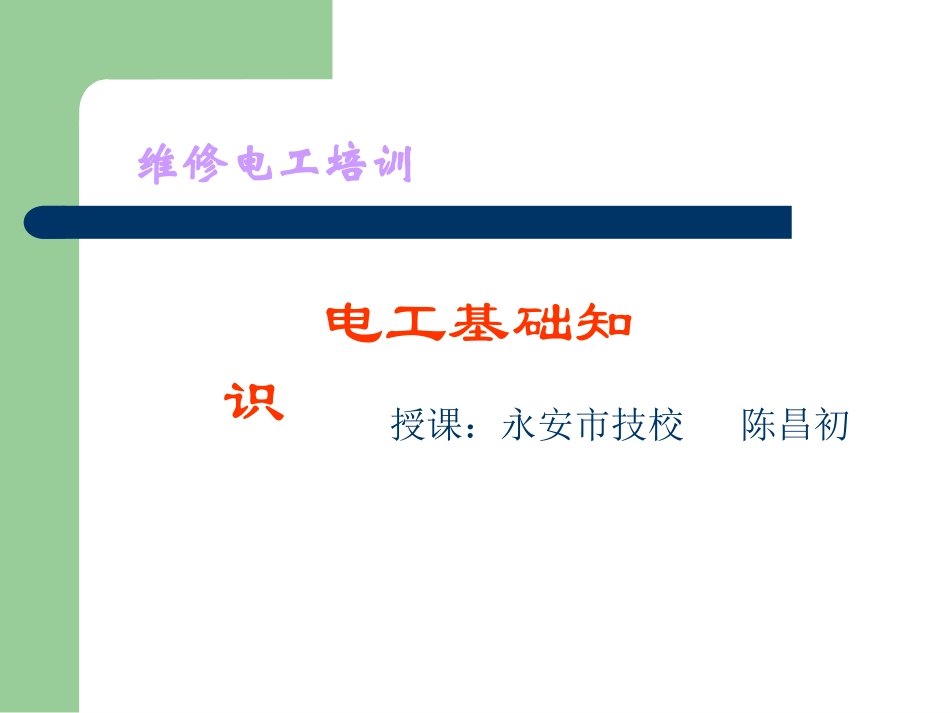

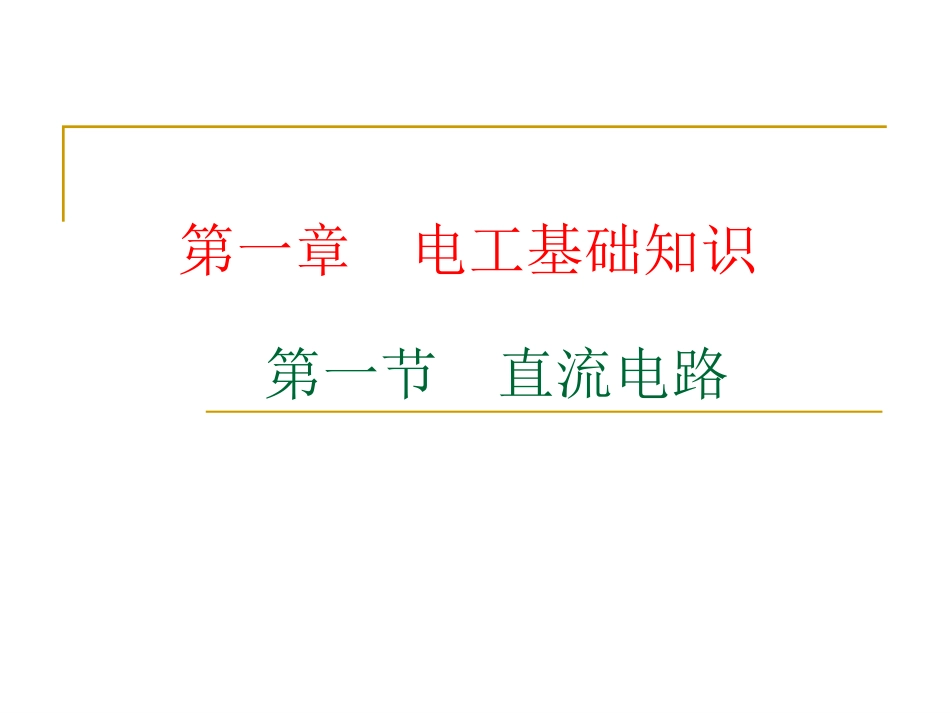

电工基础知识授课：永安市技校陈昌初维修电工培训第一节直流电路第一章电工基础知识1、电路的组成及作用电路：电流所通过的路径。电路的作用是进行电能的传输和转换，或是实现信号的传递和处理。电路是由某些电气设备和元器件按一定方式连接组成。电路可分成电源、负载和中间环节三个部分电源是提供电能的设备，是电路工作的能源，电源的作用是将非电能转换成电能。负载是用电设备，是电路中的主要耗电器件。负载的作用是将电能转换成非电能。中间环节是指电源与负载之间的部分。一、电路的组成及各部分的作用电池灯泡EIRU+_电源2、电路的工作状态（1）开路状态（2）断路状态（3）短路状态忽略电路元器件的次要因素，将其理想化，并用规定的电气图形符号表示所组成的电路，称为电路二、电流1、电流的概念与分类带电粒子（电荷）的定向运动形成电流。电流的方向不变为直流I(DC)。方向和大小都变化为交流i(AC)。I＝Q/t（取决于在一定时间内，通过导体横截面的电荷量）I电流强度（A）Q电荷量（C）t时间（S）2、电流的单位安培（A）电流单位换算1A＝103mA1mA＝103μA，1kA＝103A3、电流的方向规定：正电荷运动的方向为电流的实际方向。假设的电流流向称为电流的参考方向。分析：当参考方向与实际方向相同时，则I>0当参考方向与实际方向相反时，则I<0，负值表示方向相反而不是负电流值）1、电动势的定义电动势是衡量电源力移动电荷做功能力的物理量电动势：电源力将单位正电荷从电源的负极移到正极所做的功。E=W电源力/Q三、电动势2、单位字母符号：E单位：V（伏）3、电动势的方向E的方向是从低电位（电源负极）指向高电位（电源正极）四、电压与电位1、电压（1）电压的电压是衡量电场力作功率领的大小在电场中，电场力F的将电荷Q由A点移动至B点.到做的功WAB与电荷的比值。UAB=WAB/Q电场力将单位正电荷从电场中的a点移到b点所做的功，称其为a、b两点间的电压。（2）电压的方向电压方向规定为由高电位指向低电位三种表示法：箭头表示双下标表示UAB习惯上把电位降低的方向作为电压的实际方向。（3）电压的单位伏特（V）1V＝103mV1mV＝103μV1kV＝103V2、电位电位：某点与参考点之间的电压：用U（或ψ）表示单位V把参考点的位称为零电位。即如A点参考点则ΨA＝0V）通常选大地为参考点，把大地的电位作为零电位点。任意两点间的电位差：UAB＝UA-UB或ΨAB＝ΨA-ΨB电压与电位的异同点：电位是某点对参考点的电压，电压是某两点间的电位差；电位是相对量，随参考点的改变而改变，而电压是绝对量，不随参考点的改变而改变。五、电阻器1、电阻器的概念电阻器反映导体对电流起阻碍作用的大小，简称电阻“R”符号表示。R＝L/SL：导体长度（m）S：横截面积（MM的平方）：导体的电阻率（·M）3、电阻器分类：固定电阻可变电阻碳膜电阻线绕金属膜电阻2、单位：为欧姆（）1KΩ=103Ω1MΩ=106Ω4、主要指标：标称阻值承受功率允许偏差5、标志方法：色环法色标符号方法：棕（偏差）金（倍乘）黄（第三位）紫（第二位）棕（第一位）黑0棕1红2橙3黄4绿5蓝6紫7灰8白9银10-2金10-11、部分电路欧姆定律部分电路欧姆定律：（不含电源电路）内容：流过导体的电流与这段导体两端电压成正比，与导体的电阻成反比I=U/R式中R为电阻，单位为欧姆Ω，电阻一定时，电压愈高电流愈大；电压一定，电阻愈大电流就愈小。六、欧姆定律2、全电路欧姆定律全电路欧姆定律（含源电路）内容：电路中电流与电源电动势成正比，与内外电阻之和成反比Ｉ＝Ｅ/（Ｒ+ｒ）公式变形：E=IR+Ir=I(R+r)=U=U0分析：由U=E-Ur=E-Ir可知：当电阻R为无穷大，I=0U=E（最高）当电阻R变小，I增大U减小当电阻R变大，I减小U增大七、电阻的连接1、电阻的串联两个或多个电阻头尾依次相连，称为电阻的串联。电阻串联的特点：（1）电流相等I＝I1=I2=……＝In；（2）总电压等于各个电压之和U=U1+U2=IR1+IR2；（3）R=R1+R2---+Rn；总电阻等于各个电阻之和，（4）串联电阻有分压作用。分压式：U1=R1U/R1+R2；U2=R2U/R1+R2。2、电阻并联两个或两个以上电阻接在电路中相同的两点之间，并承受相同的电压。电阻并联的特点：（1）电压相同，U=U1=U2--=Un；（...
