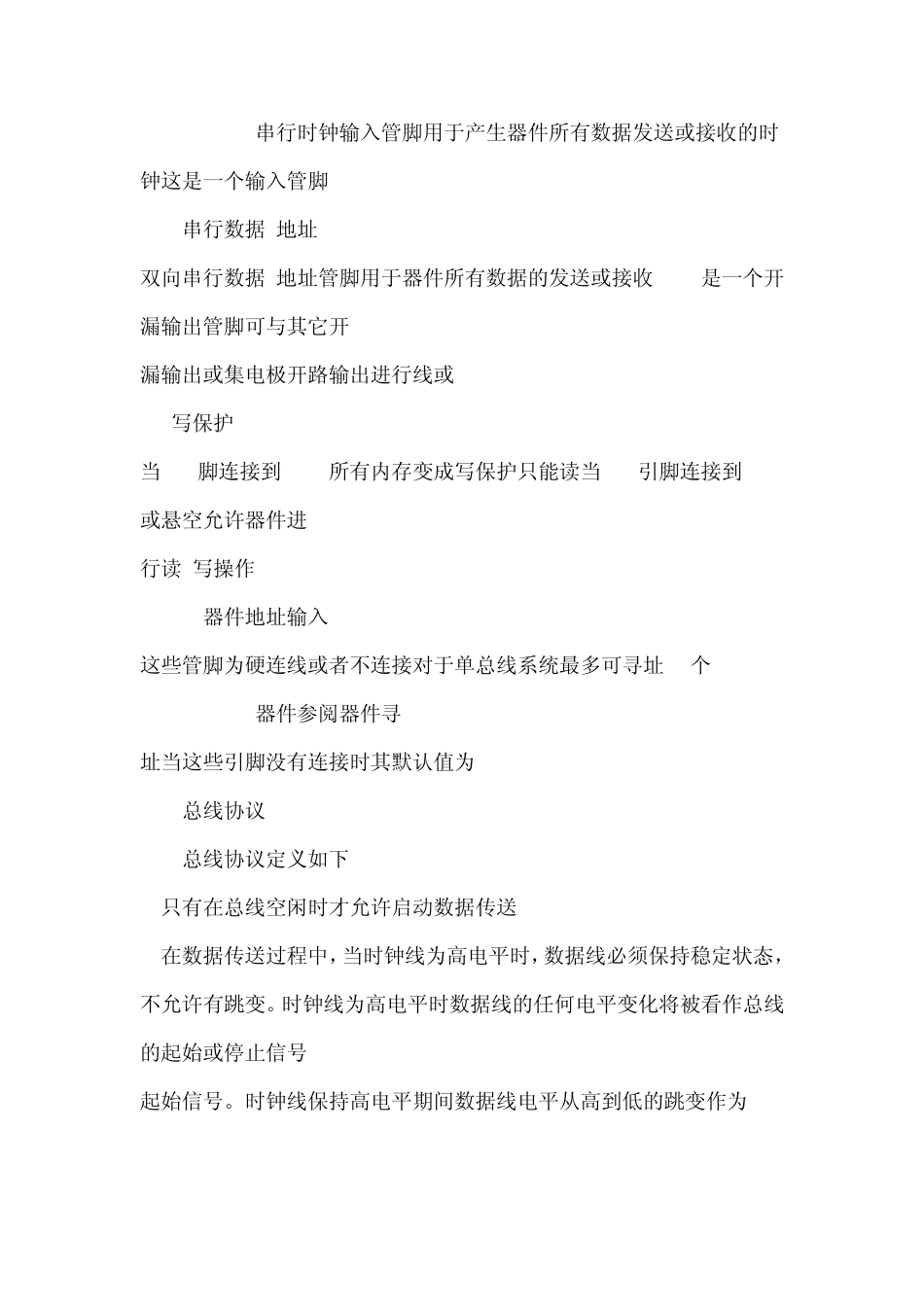

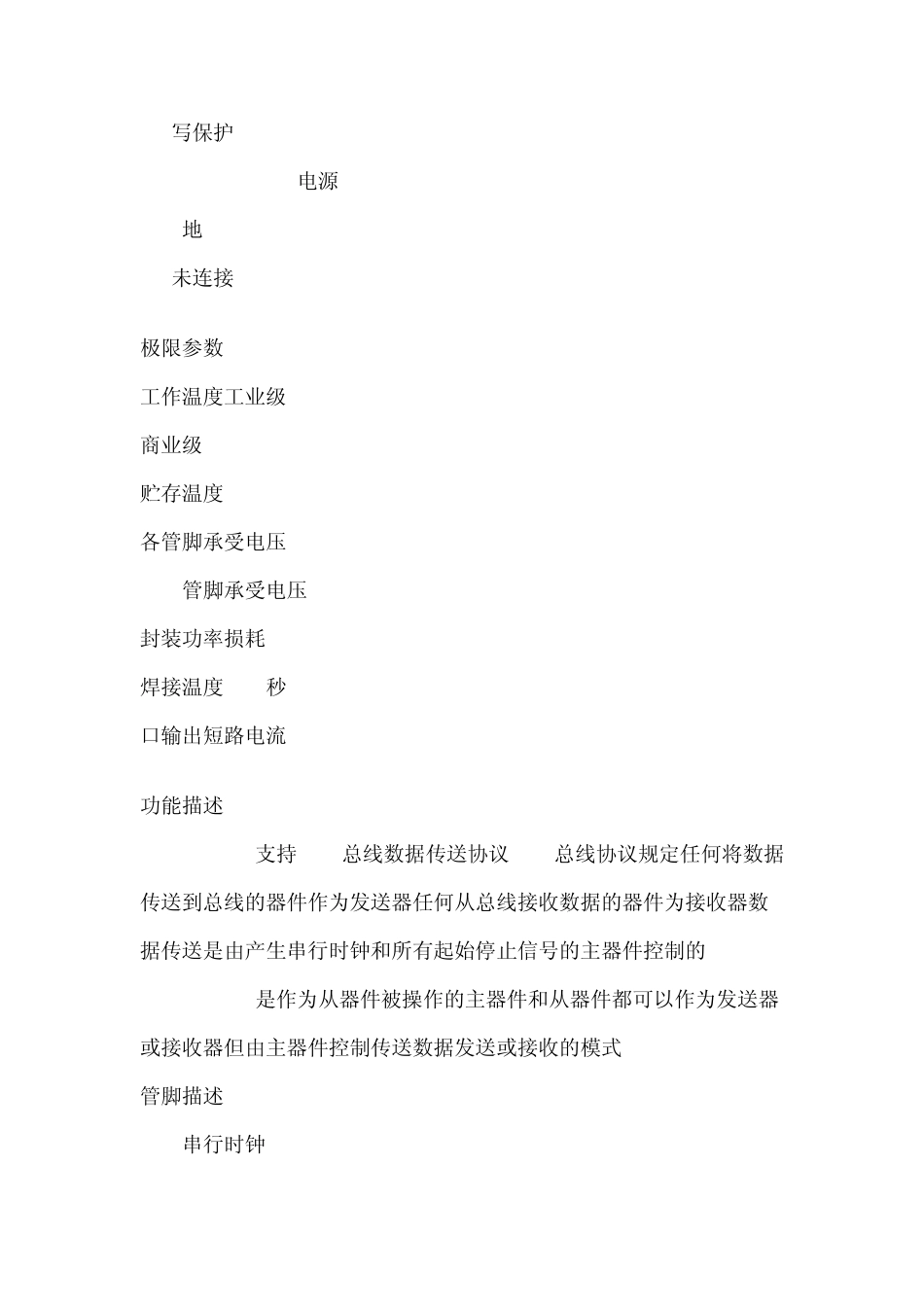

特性 ဃ 与1MHz I2C 总线兼容 ဃ 1.8 到6.0 伏工作电压范围 ဃ 低功耗CMOS 技术 ဃ 写保护功能当WP 为高电平时进入写保护状态 ဃ 64 字节页写缓冲器 ဃ 自定时擦写周期 ဃ 100,000 编程/擦写周期 ဃ 可保存数据100 年 ဃ 8 脚DIP SOIC 封装 ဃ 温度范围商业级工业级和汽车级 概述 CAT24WC256 是一个 256K 位串行 CMOS E2PROM 内部含有 32768 个字节每字节为8 位 CATALYST 公司的先进CMOS 技术实质上减少了器件的功耗CAT24WC256 有一个 64 字节页写缓冲器 该器件通过 I2C 总线接口进行操作 管脚描述 管脚名称 功能 A0 A1 地址输入 SDA 串行数据/地址 SCL 串行时钟 WP 写保护 Vcc +1.8V 6.0V 电源 Vss 地 NC 未连接 极限参数 工作温度工业级-55 +125 商业级 0 +75 贮存温度-65 +150 各管脚承受电压-2.0V Vcc+2.0V Vcc 管脚承受电压-2.0V +7.0V 封装功率损耗 Ta=25 1.0W 焊接温度(10 秒) 300 口输出短路电流 100mA 功能描述 CAT24WC256 支持I2C 总线数据传送协议I2C 总线协议规定任何将数据传送到总线的器件作为发送器任何从总线接收数据的器件为接收器数据传送是由产生串行时钟和所有起始停止信号的主器件控制的CAT24WC256 是作为从器件被操作的主器件和从器件都可以作为发送器或接收器但由主器件控制传送数据发送或接收的模式 管脚描述 SCL 串行时钟 CAT24WC256 串行时钟输入管脚用于产生器件所有数据发送或接收的时钟这是一个输入管脚 SDA 串行数据/地址 双向串行数据/地址管脚用于器件所有数据的发送或接收SDA 是一个开漏输出管脚可与其它开 漏输出或集电极开路输出进行线或wire-OR WP 写保护 当WP 脚连接到Vcc 所有内存变成写保护只能读当WP 引脚连接到Vss 或悬空允许器件进 行读/写操作 A0 A1 器件地址输入 这些管脚为硬连线或者不连接对于单总线系统最多可寻址4 个CAT24WC256 器件参阅器件寻 址当这些引脚没有连接时其默认值为0 I2C 总线协议 I2C 总线协议定义如下 1 只有在总线空闲时才允许启动数据传送 2 在数据传送过程中，当时钟线为高电平时，数据线必须保持稳定状态，不允许有跳变。时钟线为高电平时数据线的任何电平变化将被看作总线的起始或停止信号 起始信号。时钟线保持高电平期间数据线电平从高到低的跳变作为I2C 总线的起始信号停止信号。时钟线保持高电平期间数据线电平从低到高的跳变...
