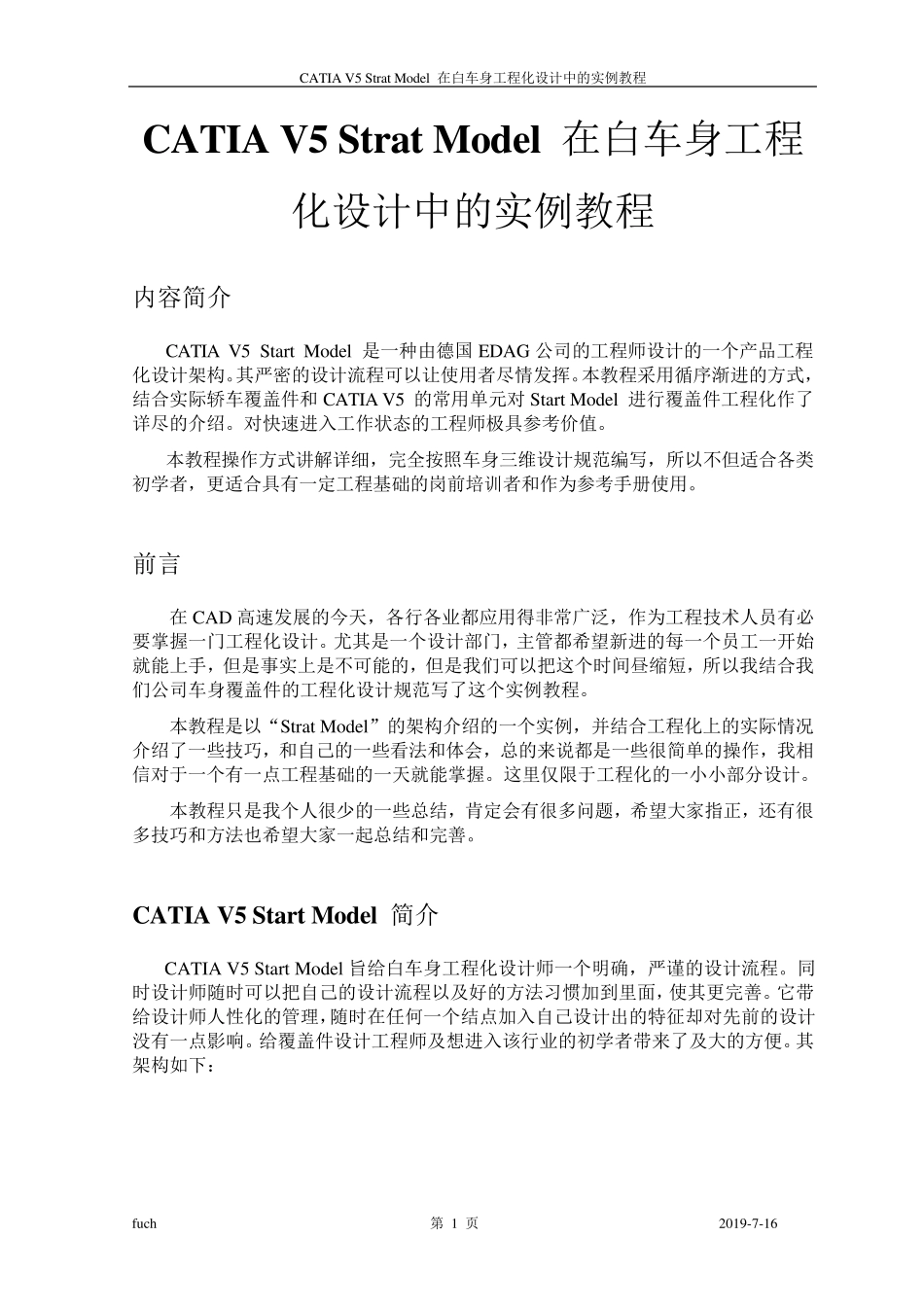

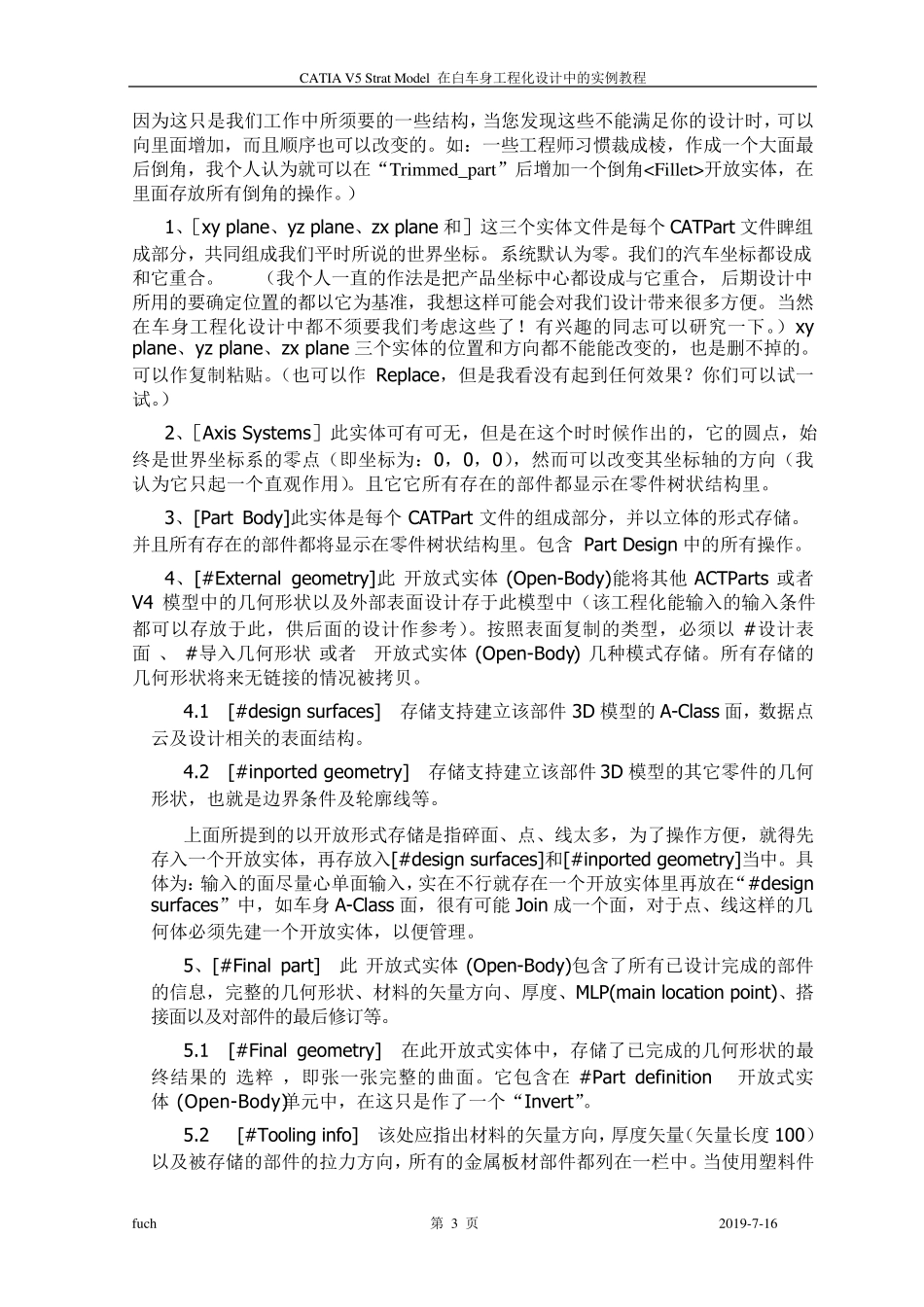

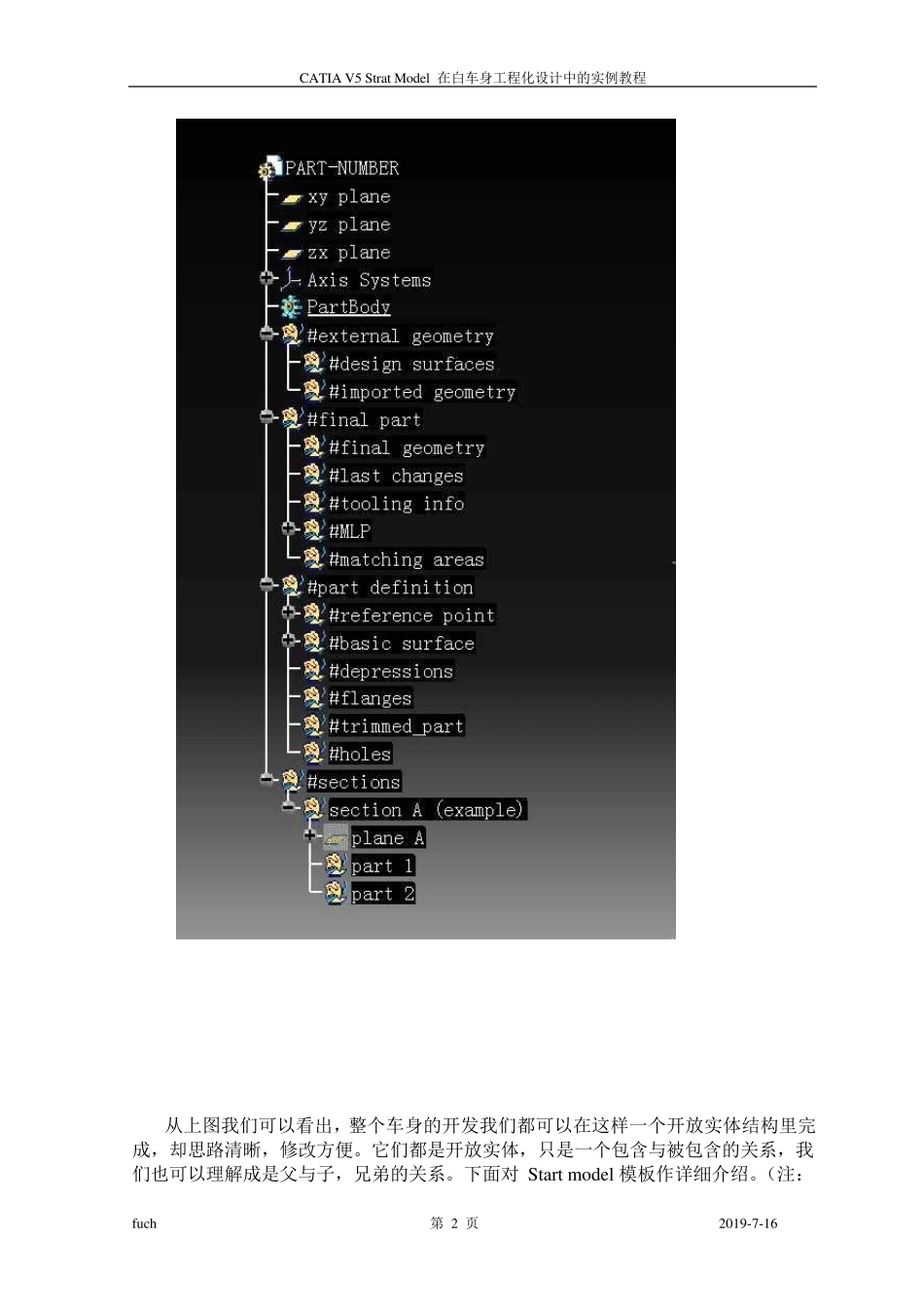

CATIA V5 Strat Model 在白车身工程化设计中的实例教程 fu ch 第 1 页 2019-7-16 CATIA V5 Strat Model 在白车身工程化设计中的实例教程 内容简介 CATIA V5 Start Model 是一种由德国 EDAG 公司的工程师设计的一个产品工程化设计架构。其严密的设计流程可以让使用者尽情发挥。本教程采用循序渐进的方式,结合实际轿车覆盖件和 CATIA V5 的常用单元对 Start Model 进行覆盖件工程化作了详尽的介绍。对快速进入工作状态的工程师极具参考价值。 本教程操作方式讲解详细,完全按照车身三维设计规范编写,所以不但适合各类初学者,更适合具有一定工程基础的岗前培训者和作为参考手册使用。 前言 在 CAD 高速发展的今天,各行各业都应用得非常广泛,作为工程技术人员有必要掌握一门工程化设计。尤其是一个设计部门,主管都希望新进的每一个员工一开始就能上手,但是事实上是不可能的,但是我们可以把这个时间昼缩短,所以我结合我们公司车身覆盖件的工程化设计规范写了这个实例教程。 本教程是以“Strat Model”的架构介绍的一个实例,并结合工程化上的实际情况介绍了一些技巧,和自己的一些看法和体会,总的来说都是一些很简单的操作,我相信对于一个有一点工程基础的一天就能掌握。这里仅限于工程化的一小小部分设计。 本教程只是我个人很少的一些总结,肯定会有很多问题,希望大家指正,还有很多技巧和方法也希望大家一起总结和完善。 CATIA V5 Start Model 简介 CATIA V5 Start Model 旨给白车身工程化设计师一个明确,严谨的设计流程。同时设计师随时可以把自己的设计流程以及好的方法习惯加到里面,使其更完善。它带给设计师人性化的管理,随时在任何一个结点加入自己设计出的特征却对先前的设计没有一点影响。给覆盖件设计工程师及想进入该行业的初学者带来了及大的方便。其架构如下: CATIA V5 Strat Model 在白车身工程化设计中的实例教程 fu ch 第 2 页 2019-7-16 从上图我们可以看出,整个车身的开发我们都可以在这样一个开放实体结构里完成,却思路清晰,修改方便。它们都是开放实体,只是一个包含与被包含的关系,我们也可以理解成是父与子,兄弟的关系。下面对 Start model 模板作详细介绍。(注:CATIA V5 Strat Model 在白车身工程化设计中的实例教程 fu ch 第 3 页 2019-7-16 因为这只是我们工作中所须要的一些结构,当您发现这些不能满足你的设计时,可以向...
