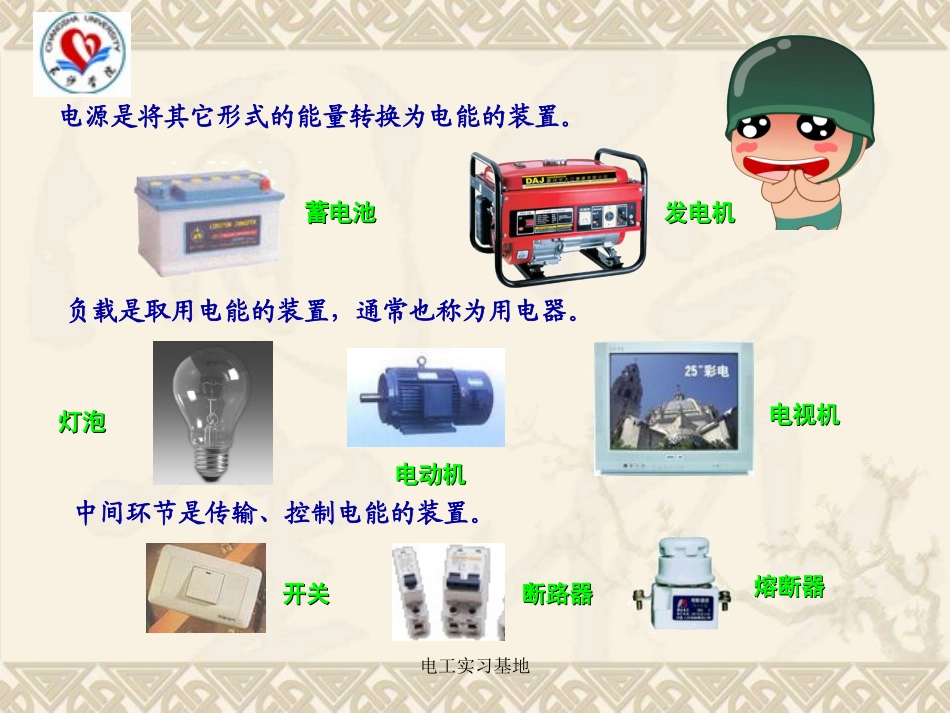

电工实习基地电工实习基地1、电路元件：电源负载开关导线第一节、电路的基本概念UUssRRssSSRRLL++--•电路是由若干电气设备或元器件按一定方式用导线联接而成的电流通路。通常由电源、负载、导线和开关等基本部分组成。电路图电工实习基地电源是将其它形式的能量转换为电能的装置。负载是取用电能的装置，通常也称为用电器。中间环节是传输、控制电能的装置。蓄电池蓄电池发电机发电机灯泡灯泡电动机电动机电视机电视机开关开关断路器断路器熔断器熔断器电工实习基地电路工作状态通路-电路中开关闭合，负载中有电流通过。短路-电源或负荷的两端被导线直接接通。断路-电路中开关断开或者某一部分发生断线，使电路不能闭合。外电路→电源的一端经负载回到电源另一端的电路内电路→电源内部的通路电工实习基地案例1．手电筒电路是大家所熟悉的一种用来照明的最简单的用电器具，如图1.1所示。它由四部分组成：(1)干电池，它将化学能转换为电能；(2)小电珠，它将电能转换为光能；(3)开关，通过它的闭合与断开，能够控制小电珠的发光情况；(4)金属容器、卷线连接器，它相当于传输电能的金属导线，提供了手电筒中其它元件之间的连接。电工实习基地日光灯原理图电工实习基地日光灯原理•日光灯又称荧光灯。•日光灯的样子：细细的，长长的，不像有些灯泡，是圆形的。•日光灯构造及作用：日光灯两端各有一灯丝，灯管内充有微量的氩和稀薄的汞蒸气，灯管内壁上涂有荧光粉，两个灯丝之间的气体导电时发出紫外线，使荧光粉发出柔和的可见光。电工实习基地日光灯原理•工作原理•日光灯工作特点：灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。这个高电压，就由我们平时所说的跳泡（启辉器）提供。接通电源时，由于启辉器的氖泡内两金属片没有接通，电源击穿氖气导电，这时我们看到氖泡发光，氖气导电时发热，引起氖泡内的双金属片（就是我们看见弯曲的那根）受热后弯曲度降低，同时接通两个电极，这时镇流器通过较大的电流。达到日光灯启动时要求的高电压。之后，由于双金属片接通后氖泡中的氖气不再导电发光，温度迅速下降，双金属片恢复原状，迅速切断电源，这镇流器的电流从较大值突然变为O，产生很高的自感电动势，这个自感电压足以击穿日光灯的水银蒸气，使水银蒸气电离导电产生紫外线而激发萤光粉发光，日光灯管导电后，日光灯管两端电压下降（100V左右吧），这个电压不能再使氖泡导电(氖泡的击穿电压为150V左右)而发光，双金属片也不再接通了，这时，日光灯就能连续发光了。电工实习基地日光灯原理•日光灯管两端装有灯丝，玻璃管内壁涂有一层均匀的薄荧光粉，管内被抽成真空度10-3-10-4毫米汞柱以后，充入少量惰性气体，同时还注入微量的液态水银。电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。电工实习基地日光灯原理•起辉器在电路中起开关作用，它由一个氖气放电管与一个电容并联而成，电容的作用为消除对电源的电磁的干扰并与镇流器形成振荡回路，增加启动脉冲电压幅度。放电管中一个电极用双金属片组成，利用氖泡放电加热，使双金属片在开闭时，引起电感镇流器电流突变并产生高压脉冲加到灯管两端电工实习基地日光灯原理•当日光灯接入电路以后，起辉器两个电极间开始辉光放电，使双金属片受热膨胀而与静触极接触，于是电源、镇流器、灯丝和起辉器构成一个闭合回路，电流使灯丝预热，当受热时间1-3秒后，起辉器的两个电极间的辉光放电熄灭，随之双金属片冷却而与静触极断开，当两个电极断开的瞬间，电路中的电流突然消失，于是镇流器产生一个高压脉冲，它与电源叠加后，加到灯管两端，使灯管内的惰性气体电离而引起弧光放电，在正常发光过程中，镇流器的自感还起着稳定电路中电流的作用。电工实习基地日光灯原理•日光灯：灯管里面装入一些特殊的气体，又在灯管的管壁上涂上荧光粉，通电之后由于放电而产生光。日光灯：它不含红外线，所以它的光是很温和的，不伤眼睛；因为不含有热线，用起来比较省...
