CATIA装配工作台图标功能

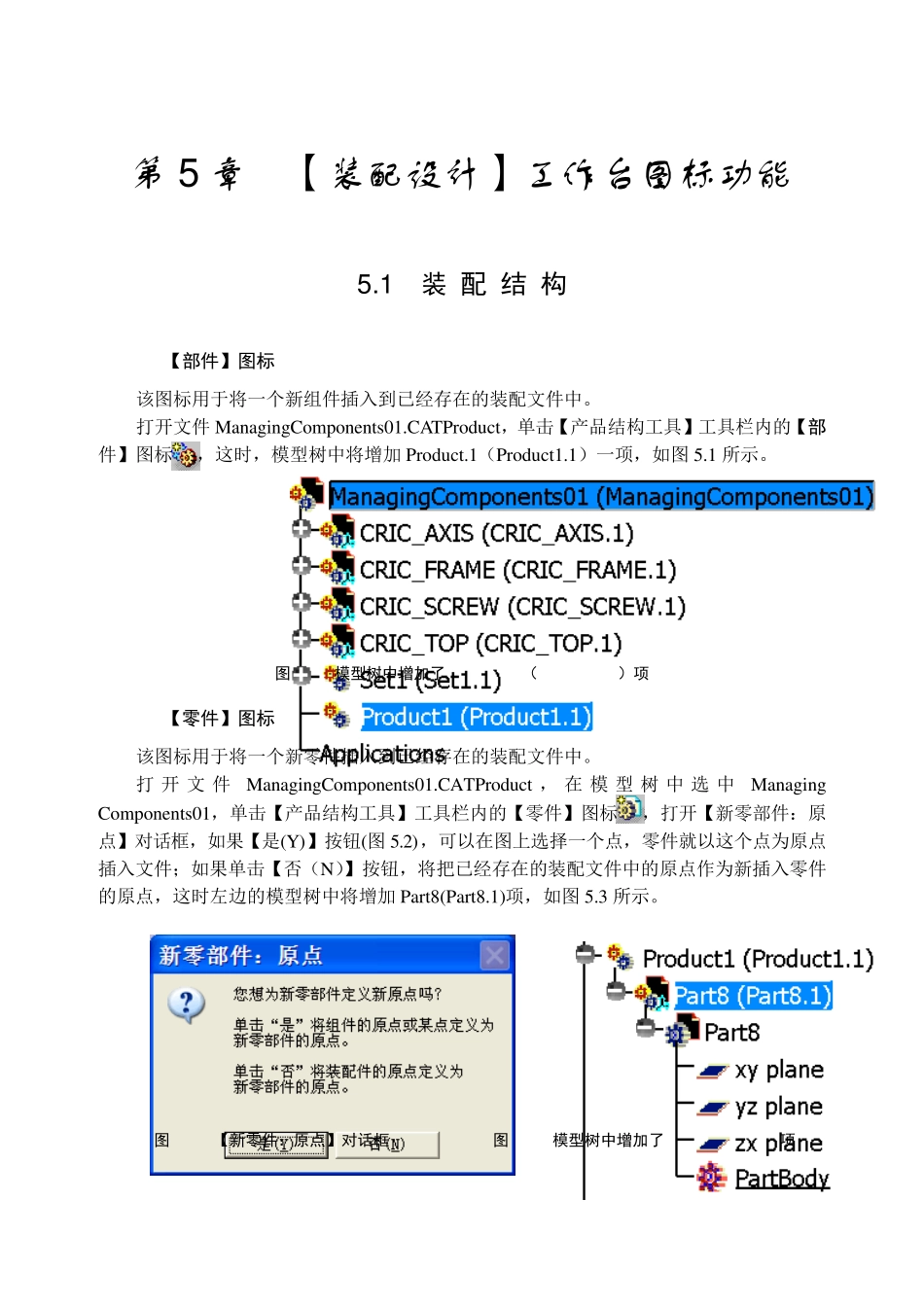

CATIA装配工作台图标功能_第1页
1/43

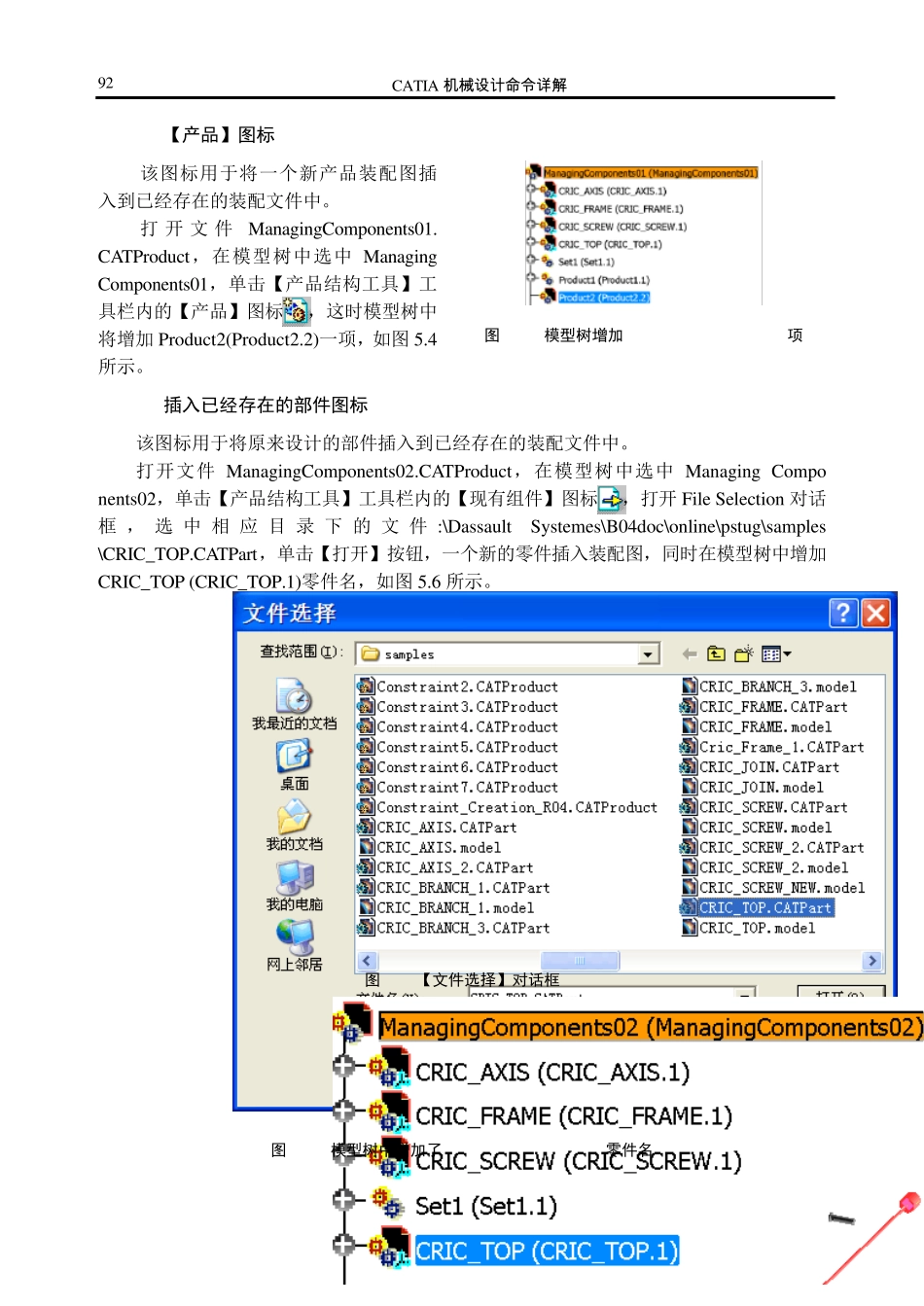

CATIA装配工作台图标功能_第2页
2/43

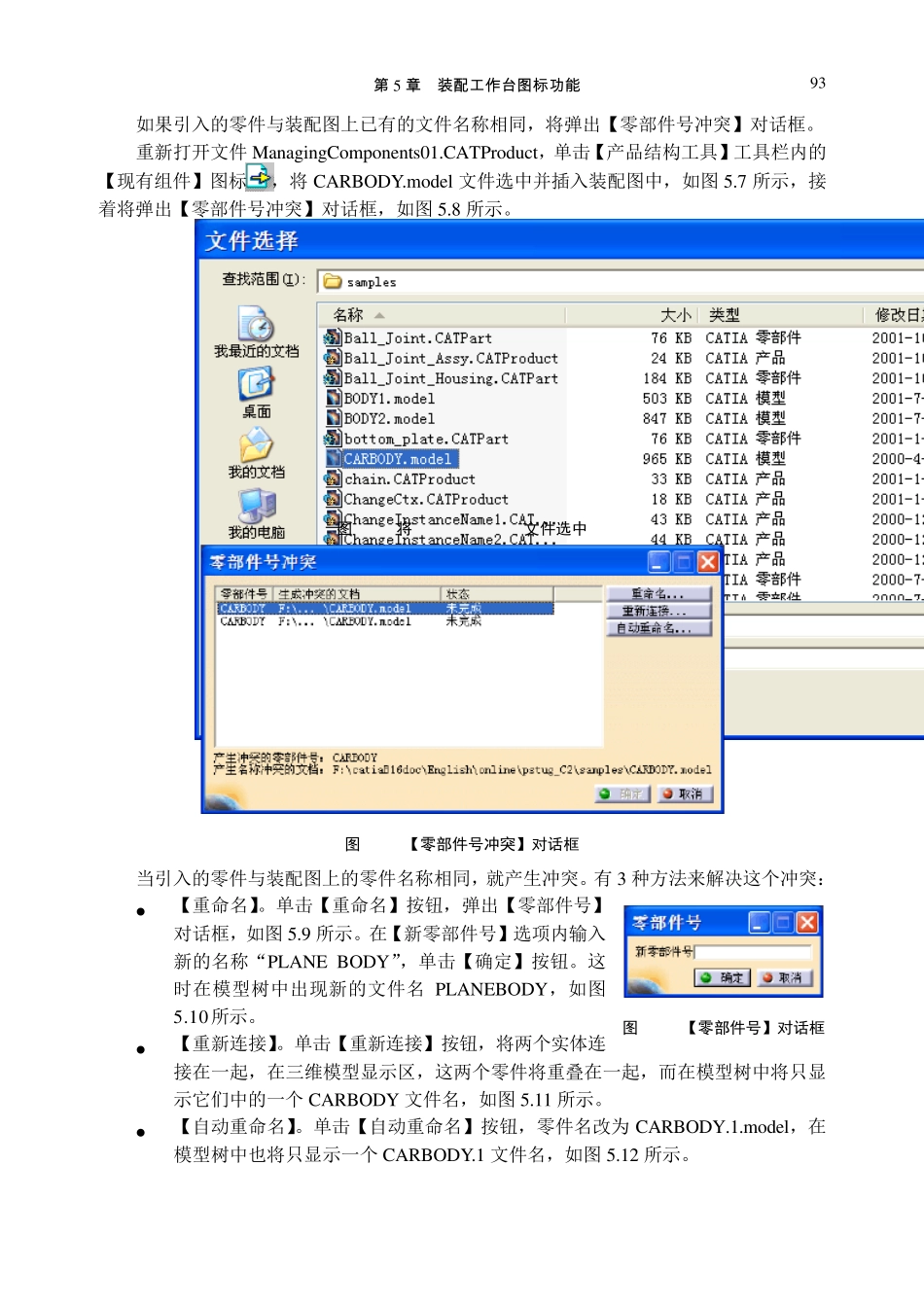

CATIA装配工作台图标功能_第3页
3/43
第5 章 【装配设计】工作台图标功能 5 .1 装 配 结 构 5.1.1 【部件】图标 该图标用于将一个新组件插入到已经存在的装配文件中。 打开文件ManagingComponents01.CATProdu ct,单击【产品结构工具】工具栏内的【部件】图标,这时,模型树中将增加 Produ ct.1(Produ ct1.1)一项,如图5.1 所示。 图 5.1 模型树中增加了 Product.1(Product1.1)项 5.1.2 【零件】图标 该图标用于将一个新零件插入到已经存在的装配文件中。 打 开 文件ManagingComponents01.CATProdu ct , 在模 型 树 中选 中Managing Components01,单击【产品结构工具】工具栏内的【零件】图标,打开【新零部件:原点】对话框,如果【是(Y)】按钮(图5.2),可以在图上选择一个点,零件就以这个点为原点插入文件;如果单击【否(N)】按钮,将把已经存在的装配文件中的原点作为新插入零件的原点,这时左边的模型树中将增加 Part8(Part8.1)项,如图5.3 所示。 图 5.2 【新零件:原点】对话框 图 5.3 模型树中增加了 Part8(Part8.1)项 CATIA 机 械 设 计 命 令详解 92 5.1.3 【产品】图标 该图标用于将一个新产品装配图插入到已经存在的装配文件中。 打 开 文件ManagingComponents01. CATProdu ct,在模型树中选中Managing Components01,单击【产品结构工具】工具栏内的【产品】图标,这时模型树中将增加 Produ ct2(Produ ct2.2)一项,如图5.4所示。 5.1.4 插入已经存在的部件图标 该图标用于将原来设计的部件插入到已经存在的装配文件中。 打开文件ManagingComponents02.CATProdu ct,在模型树中选中Managing Compo nents02,单击【产品结构工具】工具栏内的【现有组件】图标,打开 File Selection 对话框 , 选 中相 应 目 录 下 的文件:\Dassau lt Sy stemes\B04doc\online\pstu g\samples \CRIC_TOP.CATPart,单击【打开】按钮,一个新的零件插入装配图,同时在模型树中增加CRIC_TOP (CRIC_TOP.1)零件名,如图5.6 所示。 图 5.5 【文件选择】对话框 图 5.6 模型树中增加了 CRIC_TOP(CRIC_TOP.1)零件名 图 5.4 模型树增加 Product2(Product2.2)项 第 5 章 装 配 工 作台图标功能 93 如果引入的零件与装配图上已有的文件名称相同,将弹出【零部件号冲突】对话框。 重新打开文件ManagingComponents01.CATProdu ct,单击【产品结构工具】工具栏内的【现有组件】图...
