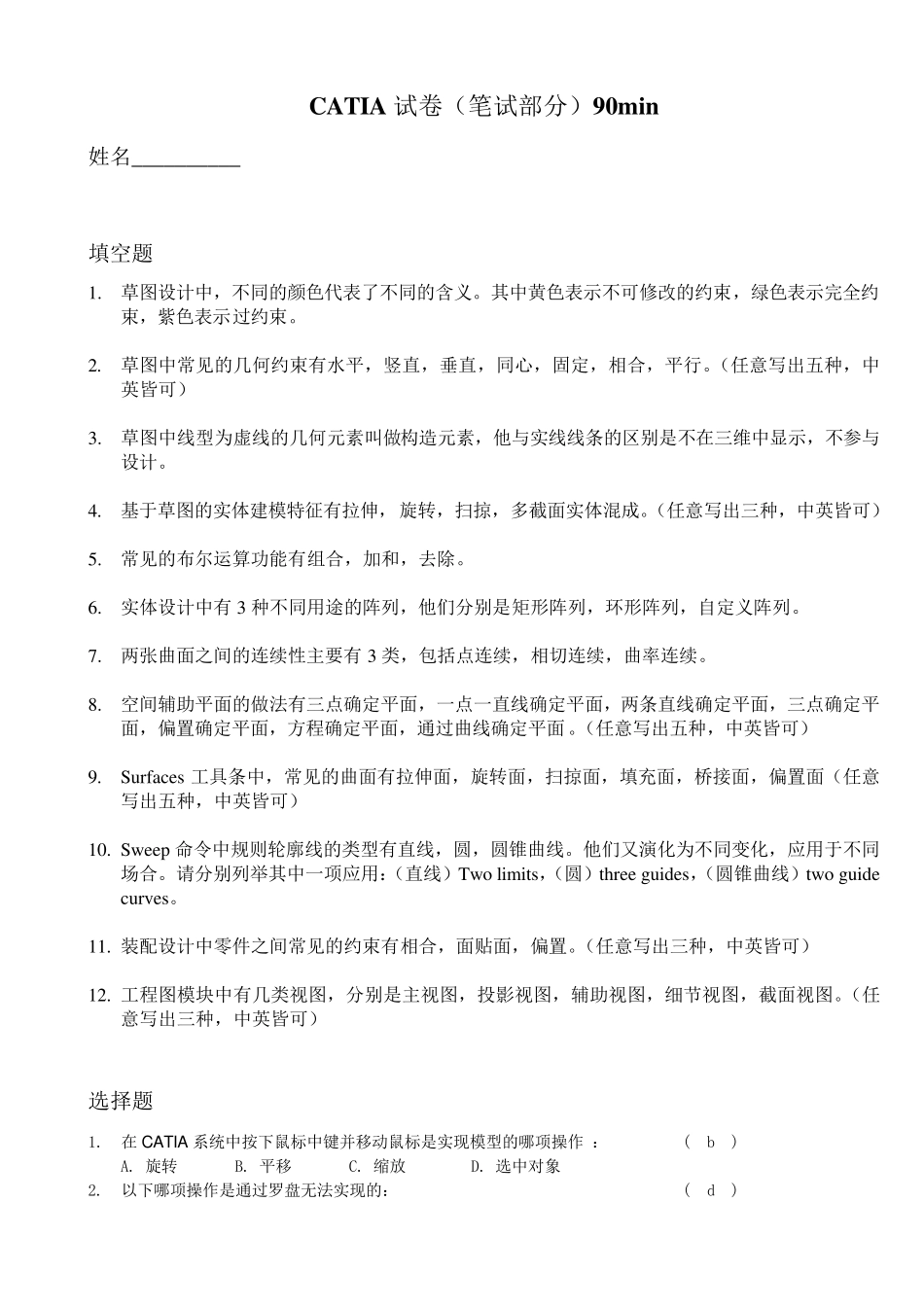

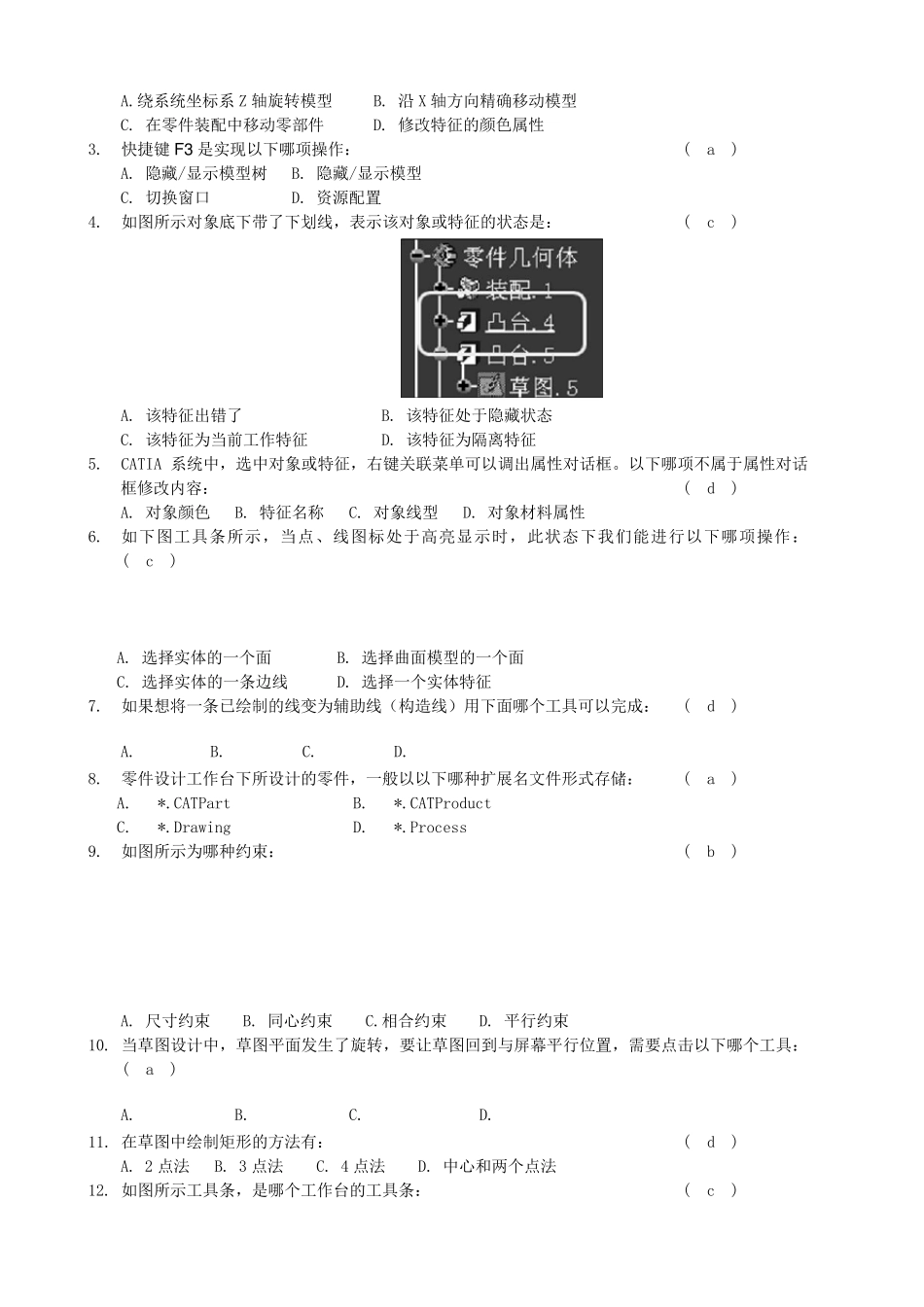

CATIA 试卷（笔试部分）90min 姓名__________ 填空题 1. 草图设计中，不同的颜色代表了不同的含义。其中黄色表示不可修改的约束，绿色表示完全约束，紫色表示过约束。 2. 草图中常见的几何约束有水平，竖直，垂直，同心，固定，相合，平行。（任意写出五种，中英皆可） 3. 草图中线型为虚线的几何元素叫做构造元素，他与实线线条的区别是不在三维中显示，不参与设计。 4. 基于草图的实体建模特征有拉伸，旋转，扫掠，多截面实体混成。（任意写出三种，中英皆可） 5. 常见的布尔运算功能有组合，加和，去除。 6. 实体设计中有 3 种不同用途的阵列，他们分别是矩形阵列，环形阵列，自定义阵列。 7. 两张曲面之间的连续性主要有 3 类，包括点连续，相切连续，曲率连续。 8. 空间辅助平面的做法有三点确定平面，一点一直线确定平面，两条直线确定平面，三点确定平面，偏置确定平面，方程确定平面，通过曲线确定平面。（任意写出五种，中英皆可） 9. Surfaces 工具条中，常见的曲面有拉伸面，旋转面，扫掠面，填充面，桥接面，偏置面（任意写出五种，中英皆可） 10. Sw eep 命令中规则 轮 廓 线的类型有直线，圆 ，圆 锥 曲线。他们又 演 化 为不同变 化 ，应 用于不同场 合。请 分别列举 其中一项 应 用：（直线）Tw o limits，（圆 ）three guides，（圆 锥 曲线）tw o guide curves。 11. 装 配 设计中零 件 之间常见的约束有相合，面贴 面，偏置。（任意写出三种，中英皆可） 12. 工程图模块 中有几类视 图，分别是主视 图，投 影 视 图，辅助视 图，细 节 视 图，截面视 图。（任意写出三种，中英皆可） 选 择 题 1. 在 CAT IA 系 统 中按 下 鼠 标 中键 并 移 动 鼠 标 是实现 模型的哪 项 操 作 ： ( b ) A. 旋转 B. 平移 C. 缩 放 D. 选 中对 象 2. 以 下 哪 项 操 作 是通过罗 盘 无 法实现 的： ( d ) A.绕系统坐标系Z 轴旋转模型 B. 沿X 轴方向精确移动模型 C. 在零件装配中移动零部件 D. 修改特征的颜色属性 3. 快捷键F3 是实现以下哪项操作： ( a ) A. 隐藏/显示模型树 B. 隐藏/显示模型 C. 切换窗口 D. 资源配置 4. 如图所示对象底下带了下划线，表示该对象或特征的状态是： ( c ) A. 该特征出错了 B. 该特征处于隐藏状态 C. 该特征为当前工作特征 D. 该特征为...
