CATIA钣金实例教程第六章_挤压生成钣金

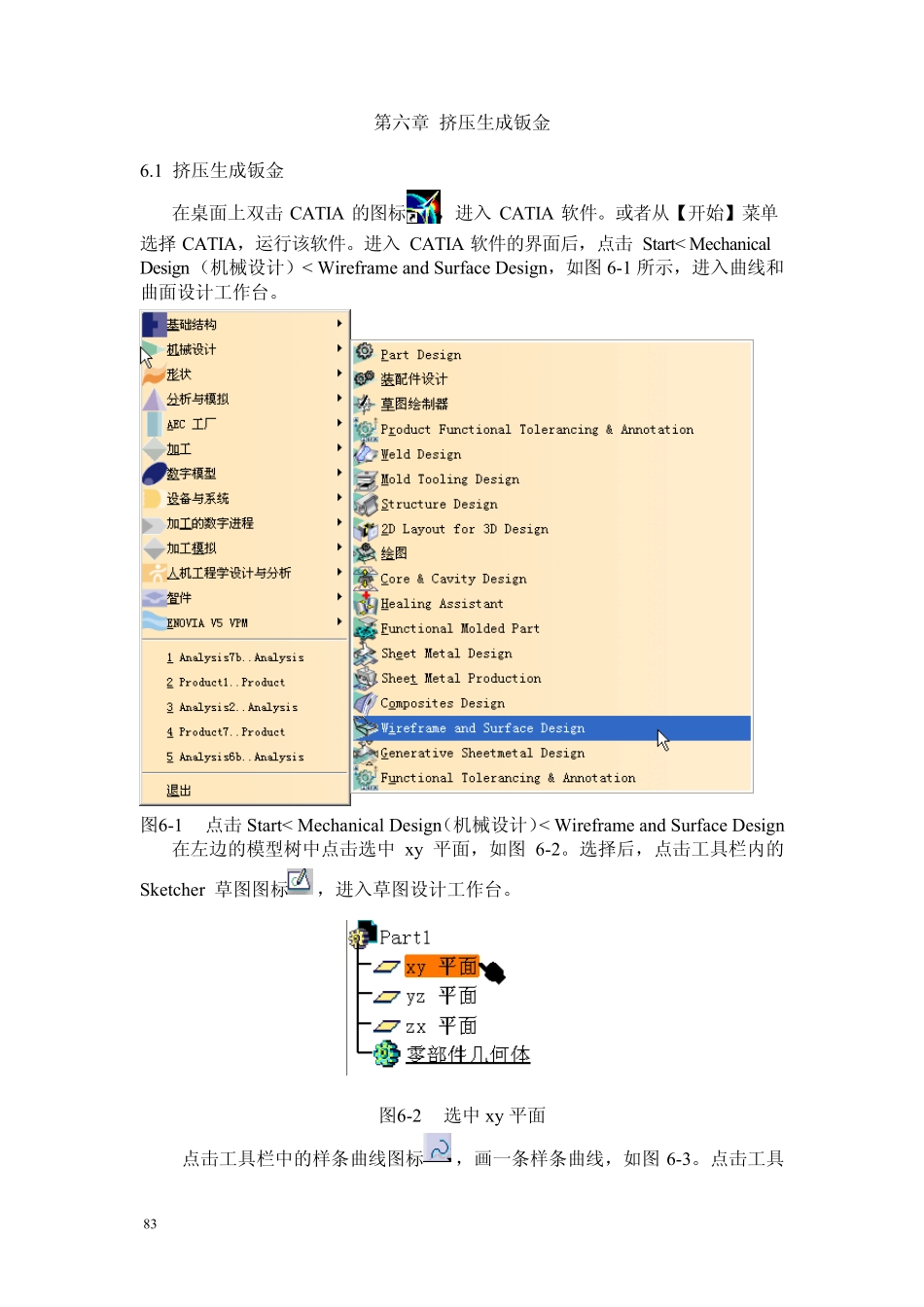

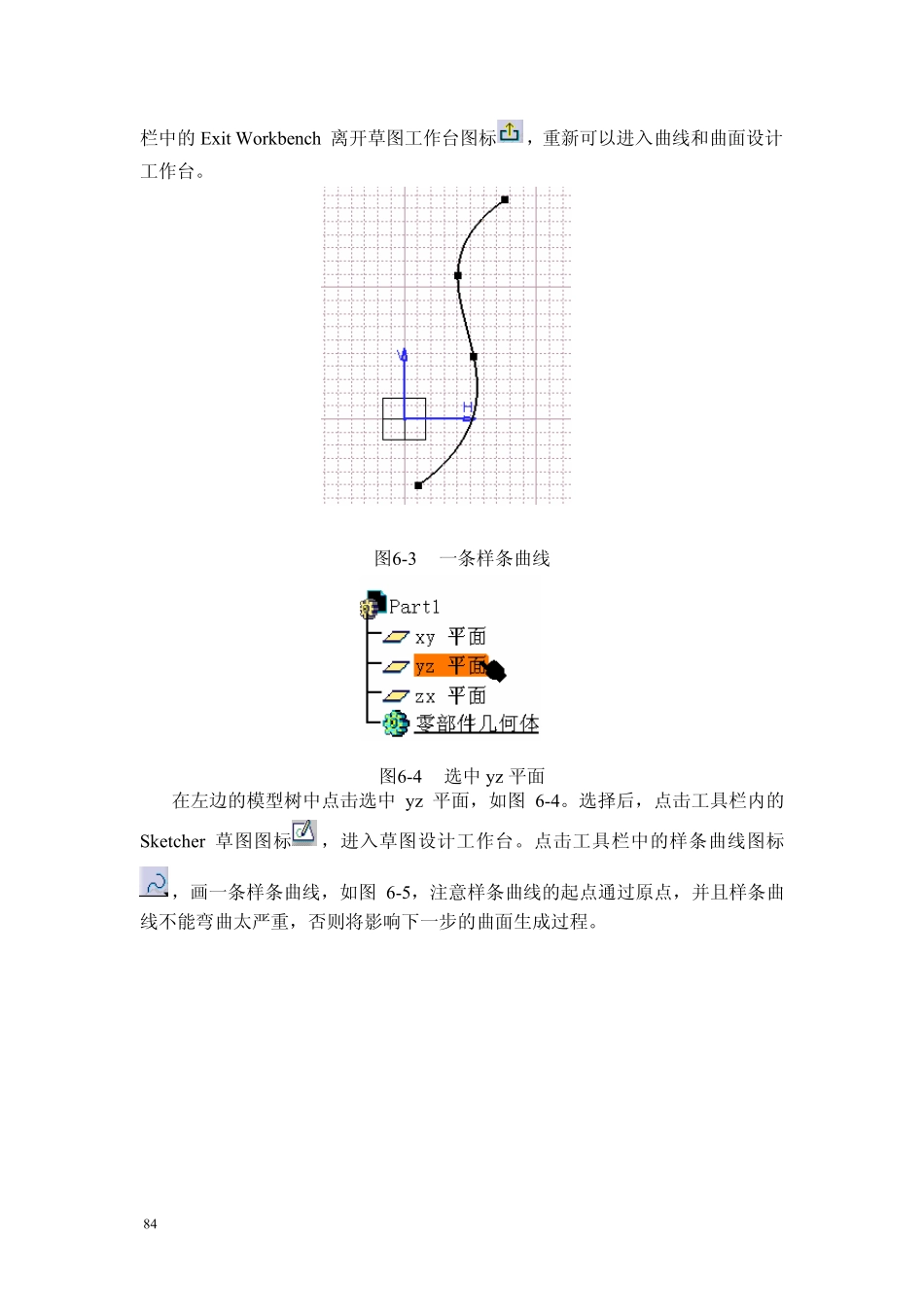

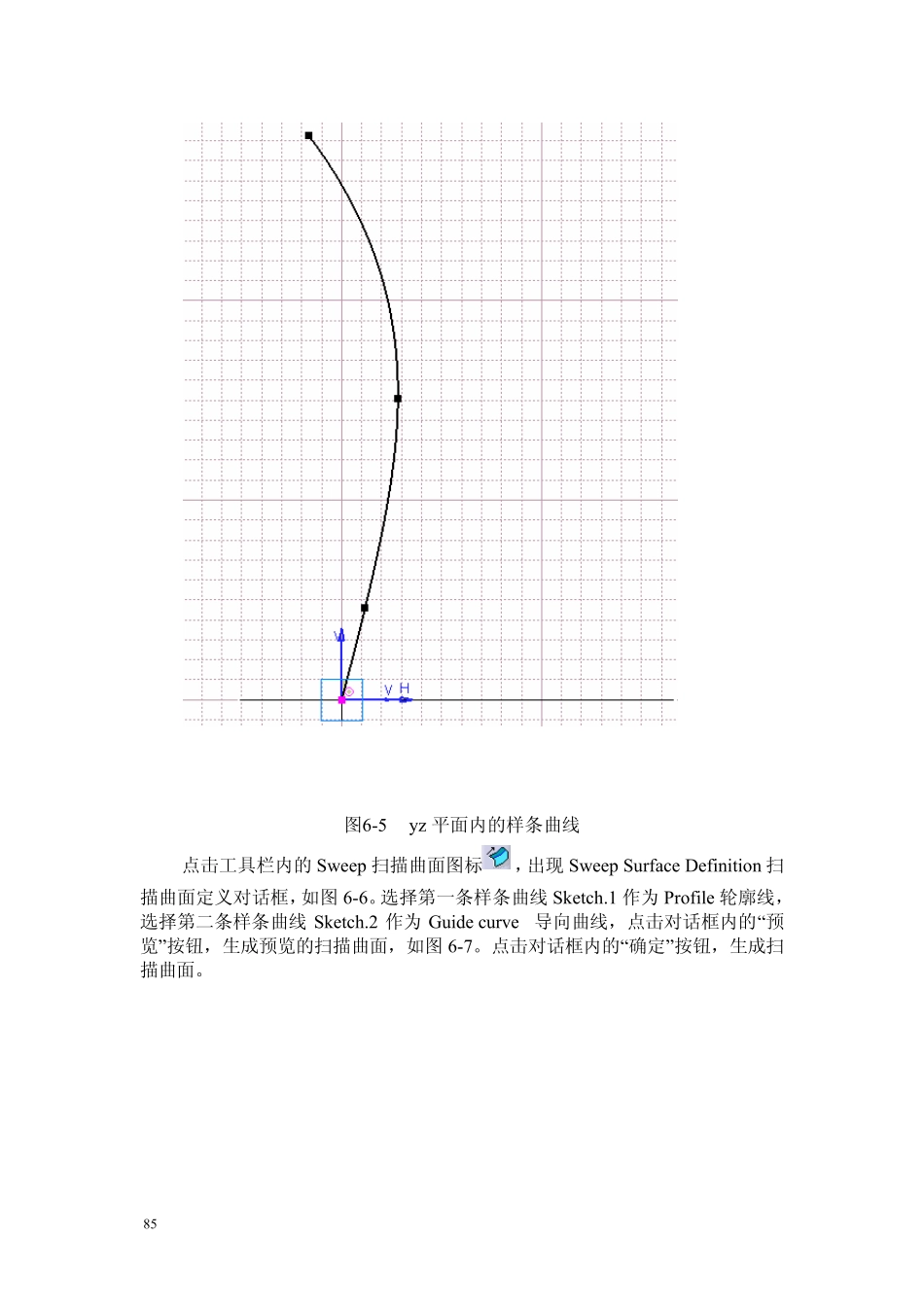

83第六章 挤压生成钣金 6.1 挤压生成钣金 在桌面上双击CATIA 的图标，进入CATIA 软件。或者从【开始】菜单选择 CATIA，运行该软件。进入CATIA 软件的界面后，点击Start< Mechanical Design（机械设计）< Wireframe and Surface Design，如图6-1 所示，进入曲线和曲面设计工作台。 图6-1 点击Start< Mechanical Design（机械设计）< Wireframe and Surface Design 在左边的模型树中点击选中 xy 平面，如图6-2。选择后，点击工具栏内的Sketcher 草图图标，进入草图设计工作台。 图6-2 选中 xy 平面 点击工具栏中的样条曲线图标，画一条样条曲线，如图6-3。点击工具 84栏中的Exit Workbench 离开草图工作台图标，重新可以进入曲线和曲面设计工作台。 图6-3 一条样条曲线 图6-4 选中yz 平面 在左边的模型树中点击选中yz 平面，如图6-4。选择后，点击工具栏内的Sketcher 草图图标，进入草图设计工作台。点击工具栏中的样条曲线图标，画一条样条曲线，如图6-5，注意样条曲线的起点通过原点，并且样条曲线不能弯曲太严重，否则将影响下一步的曲面生成过程。 85 图6-5 yz 平面内的样条曲线 点击工具栏内的Sweep 扫描曲面图标，出现Sweep Surface Definition 扫描曲面定义对话框，如图6-6。选择第一条样条曲线Sketch.1 作为 Profile 轮廓线，选择第二条样条曲线Sketch.2 作为 Guide curve 导向曲线，点击对话框内的“预览”按钮，生成预览的扫描曲面，如图6-7。点击对话框内的“确定”按钮，生成扫描曲面。 86 图6-6 Sw eep Surface Definition 扫描曲面定义对话框 87 图6-7 预览的扫描曲面 点击工具栏内的Plane 参考平面图标，出现Plane Definition 参考平面定义对话框，如图6-8。参考平面生成类型为 Offset from plane 偏移生成平面，选择 yz 平面作为参考平面，在 Offset 偏移距离栏内填 200mm，预览生成的参考平面如图6-9。点击对话框内的“确定”按钮，生成参考平面。 88 图6-8 Plane Definition 参考平面定义对话框 图6-9 预览生成的参考平面 在左边的模型树中点击选中“平面.1”，如图6-10。选择后，点击工具栏内的Sketcher 草图图标，进入草图设计工作台。点击工具栏内的Profile 轮廓线图标，然后画一条折线，如图6-11。 点击工具栏中的Exit Workbench 离开草图工作台图标，就可以进入钣金设计工作台，草图仍然是被选中的状态。 89 图6-10 选中...
