CATIA钣金实例教程第四章_生成板

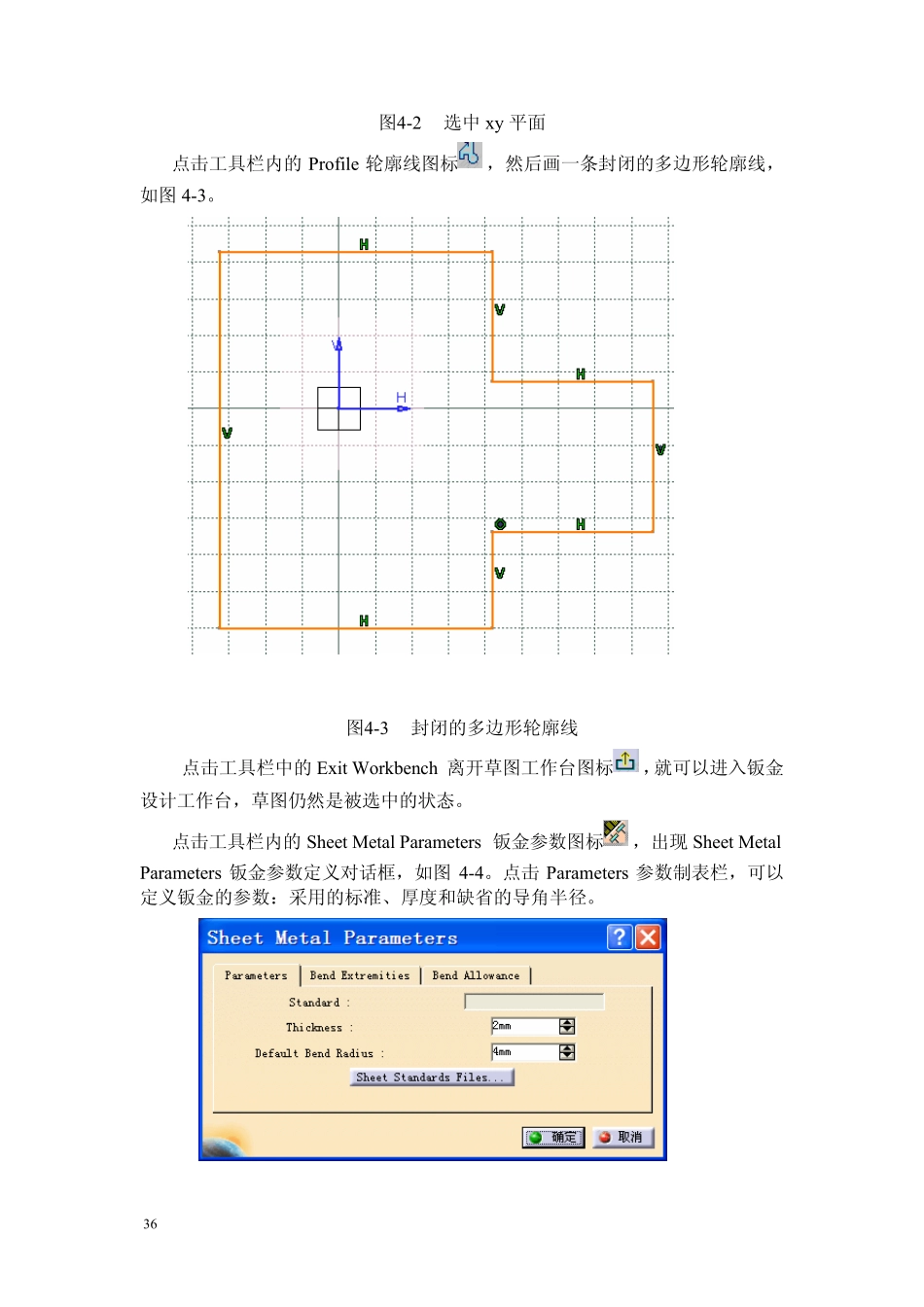

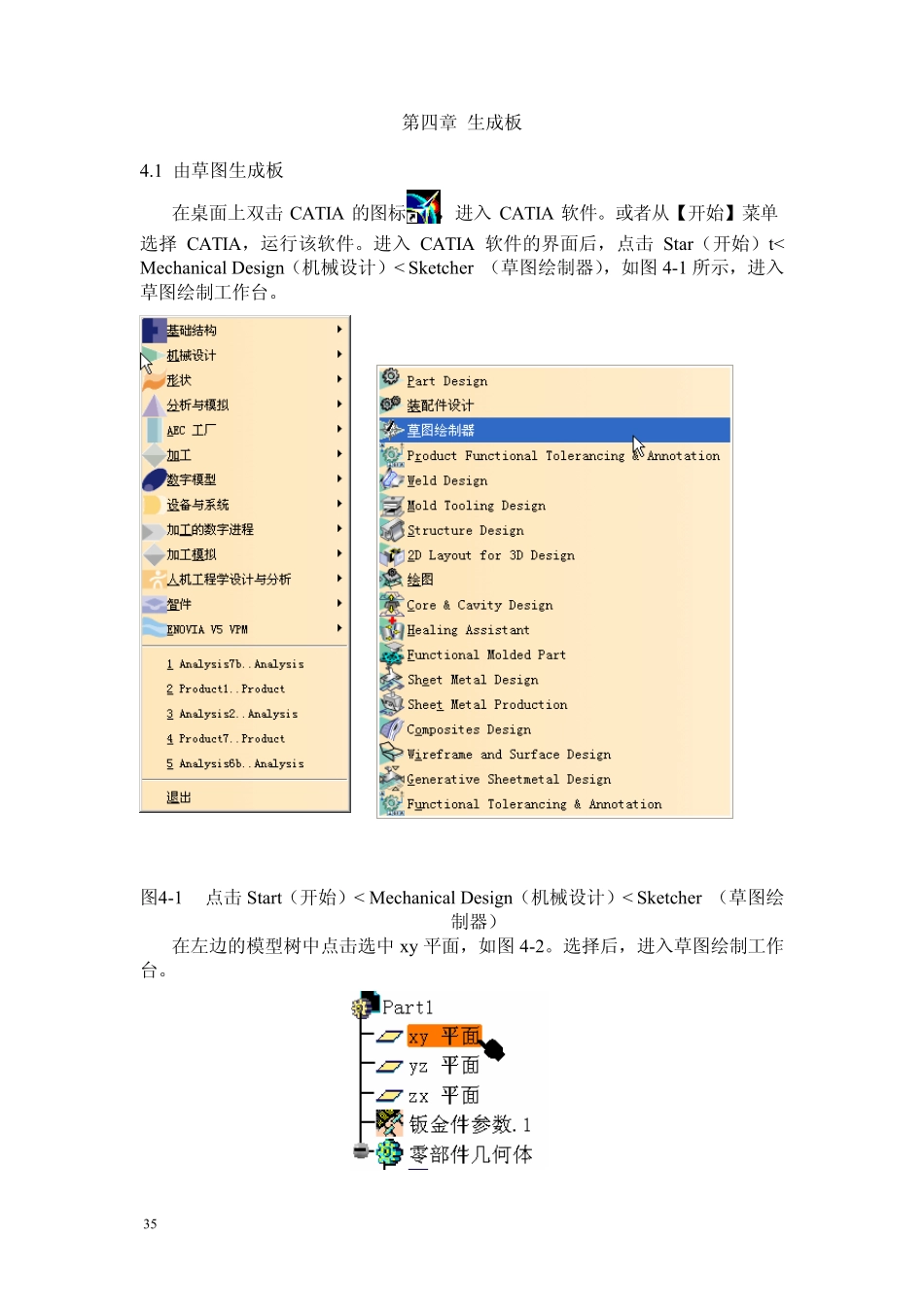

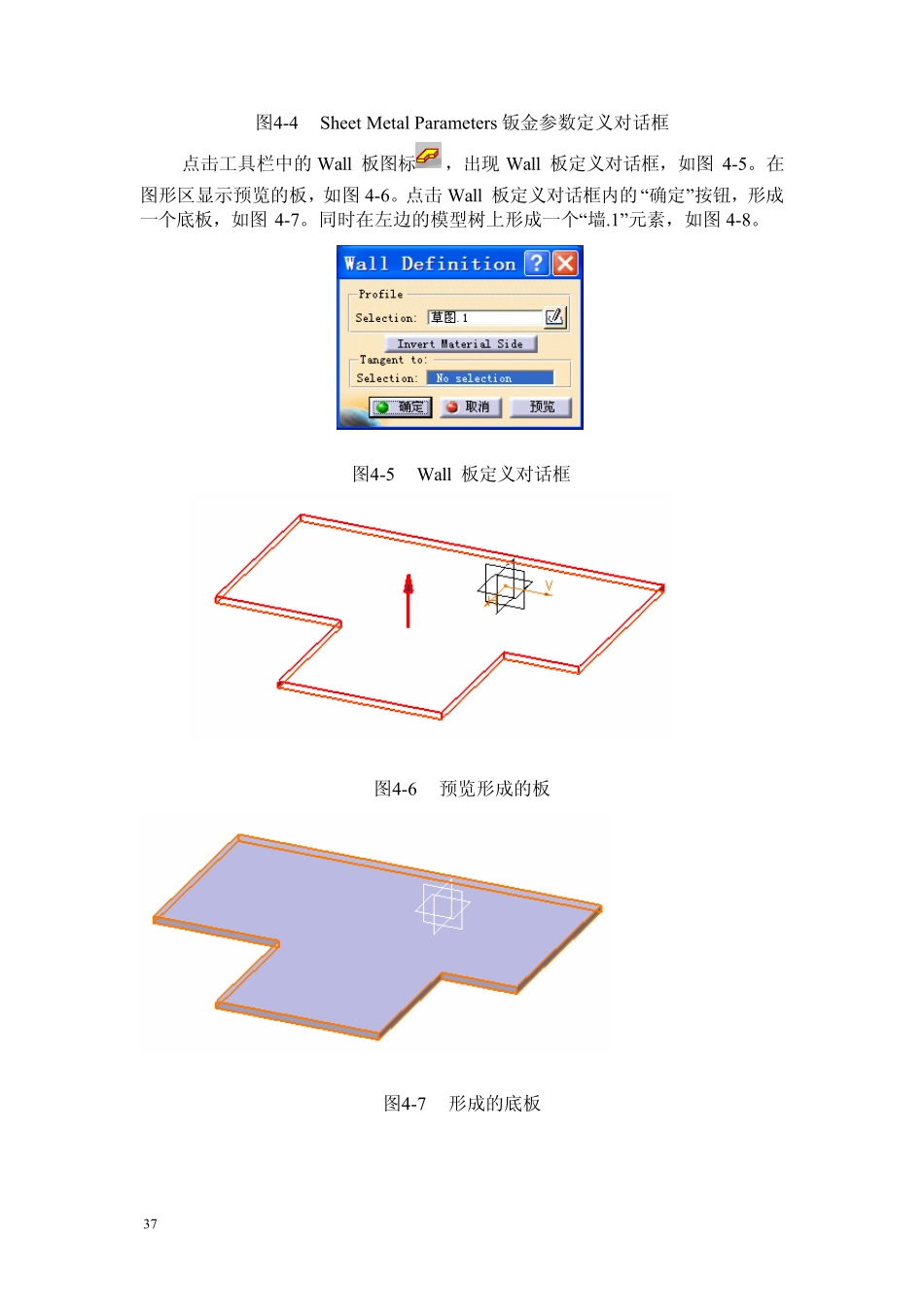

35第四章 生成板 4.1 由草图生成板 在桌面上双击CATIA 的图标，进入CATIA 软件。或者从【开始】菜单选择 CATIA，运行该软件。进入CATIA 软件的界面后，点击Star（开始）t< Mechanical Design（机械设计）< Sketcher （草图绘制器），如图4-1 所示，进入草图绘制工作台。 图4-1 点击Start（开始）< Mechanical Design（机械设计）< Sketcher （草图绘制器） 在左边的模型树中点击选中 xy 平面，如图4-2。选择后，进入草图绘制工作台。 36图4-2 选中xy 平面 点击工具栏内的Profile 轮廓线图标，然后画一条封闭的多边形轮廓线，如图4-3。 图4-3 封闭的多边形轮廓线 点击工具栏中的Exit Workbench 离开草图工作台图标，就可以进入钣金设计工作台，草图仍然是被选中的状态。 点击工具栏内的Sheet Metal Parameters 钣金参数图标，出现Sheet Metal Parameters 钣金参数定义对话框，如图4-4。点击Parameters 参数制表栏，可以定义钣金的参数：采用的标准、厚度和缺省的导角半径。 37图4-4 Sheet Metal Parameters 钣金参数定义对话框 点击工具栏中的Wall 板图标，出现Wall 板定义对话框，如图4-5。在图形区显示预览的板，如图4-6。点击Wall 板定义对话框内的“确定”按钮，形成一个底板，如图4-7。同时在左边的模型树上形成一个“墙.1”元素，如图4-8。 图4-5 Wall 板定义对话框 图4-6 预览形成的板 图4-7 形成的底板 38 图4-8 模型树上生成 “墙.1”元素 下面说明使用草图形成侧板。在刚才的板模型中选中板的侧面，如图4-9。点击工具栏内的 Sketcher 草图图标，选择后，进入草图设计工作台。 图4-9 选中板的侧面 在工具栏中点击 Rectangle 矩形图标，画一个矩形，注意矩形的下底边要与墙.1 的上表面重合，（可以通过定义两个边的距离为 0，或者定义两个边“相和”来实现。）如图4-10。点击工具栏中的 Exit Workbench 离开草图工作台图标，就可以进入钣金设计工作台。 39图4-10 矩形草图 点击工具栏中的Wall 板图标，出现Wall 板定义对话框，如图4-11。在图形区显示预览的板，如图4-12。点击Wall 板定义对话框内的“确定”按钮，形成一个侧板。同时在左边的模型树上形成一个 “墙.2”元素。 图4-11 Wall 板定义对话框 图4-12 预览形成的板 下面说明直接使用棱边形成侧板。在刚才的板模型中选中板的棱边，如图4-13。点击工具栏中的Wall 板图标，直接进入草图设计...
