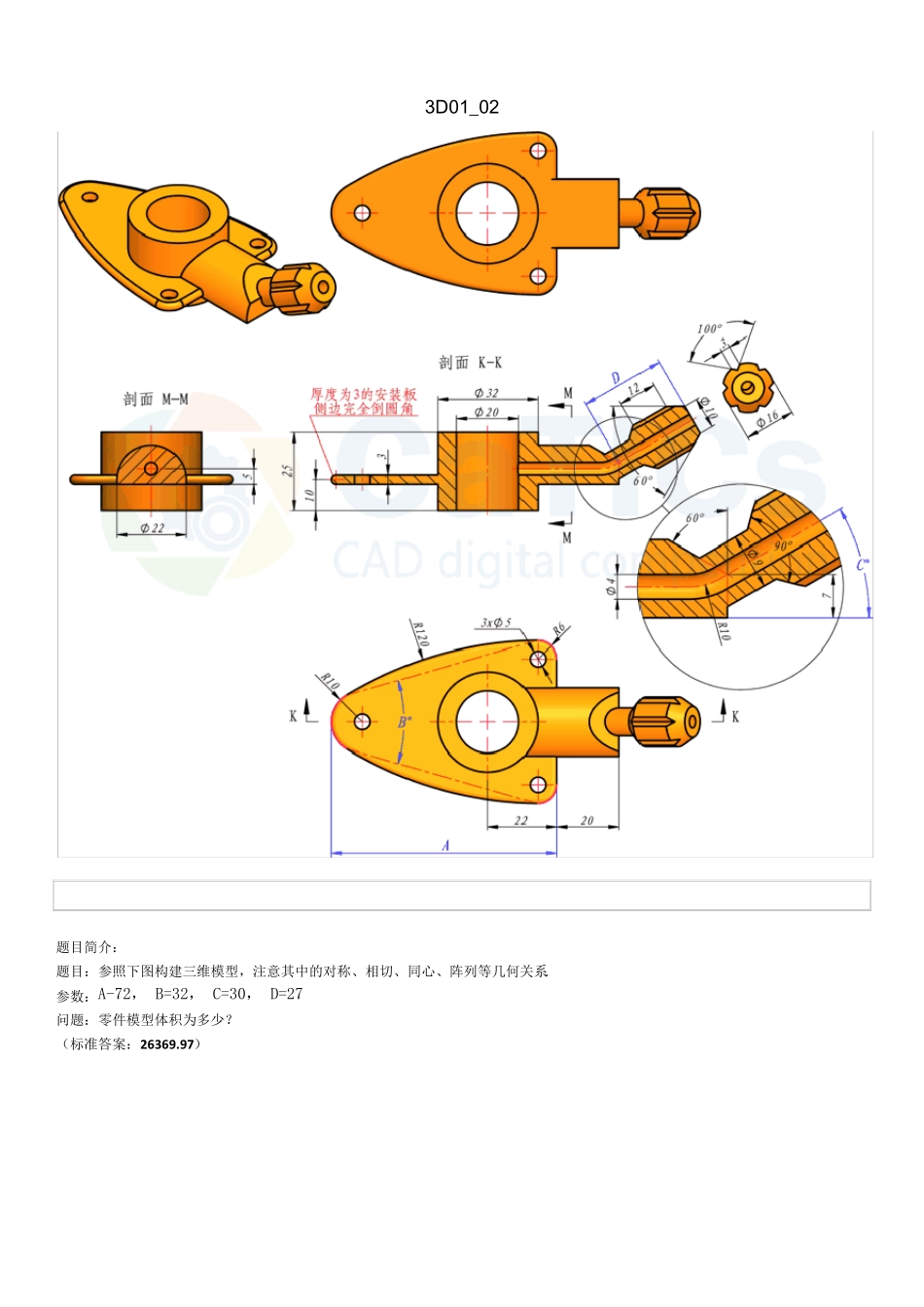

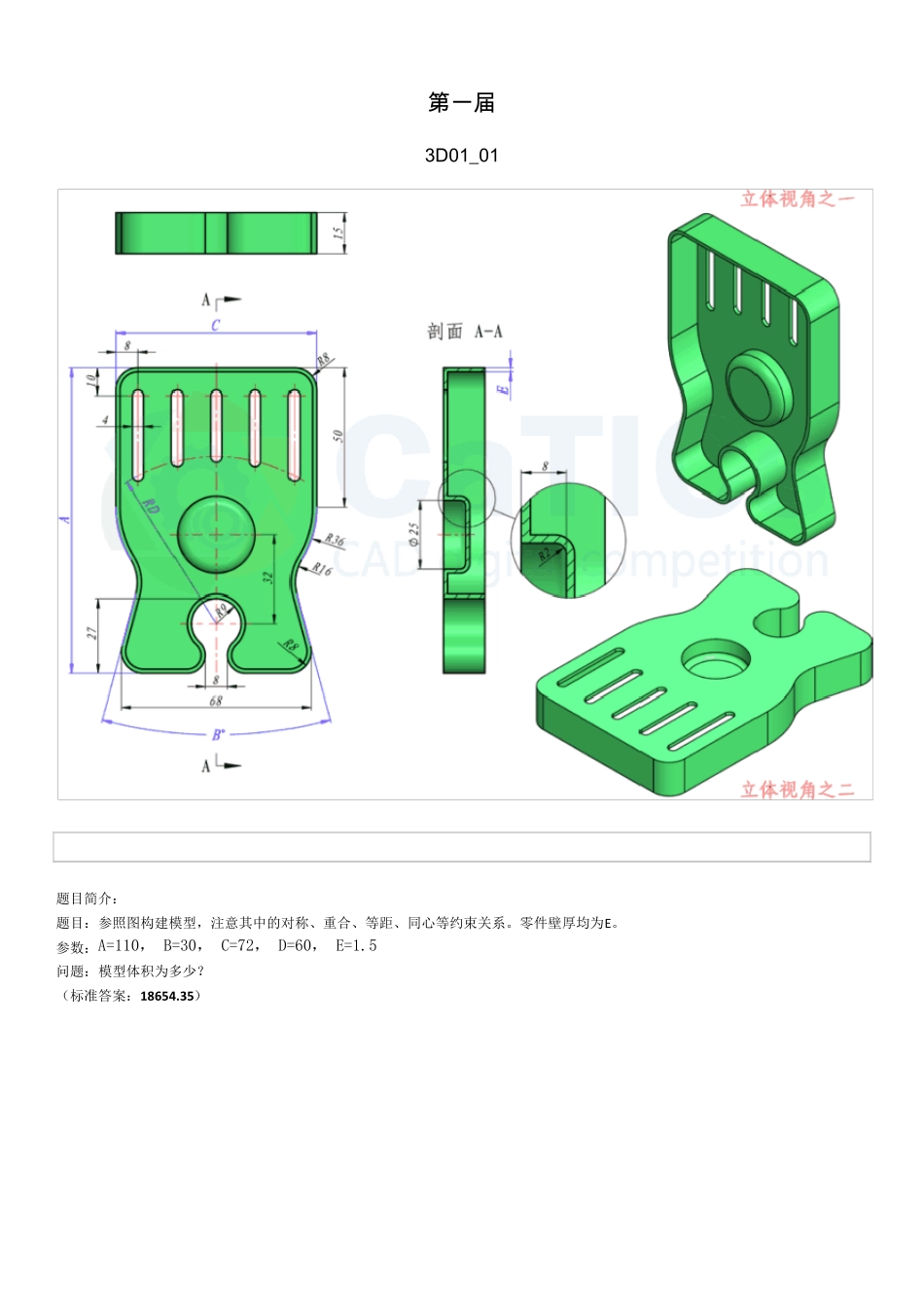

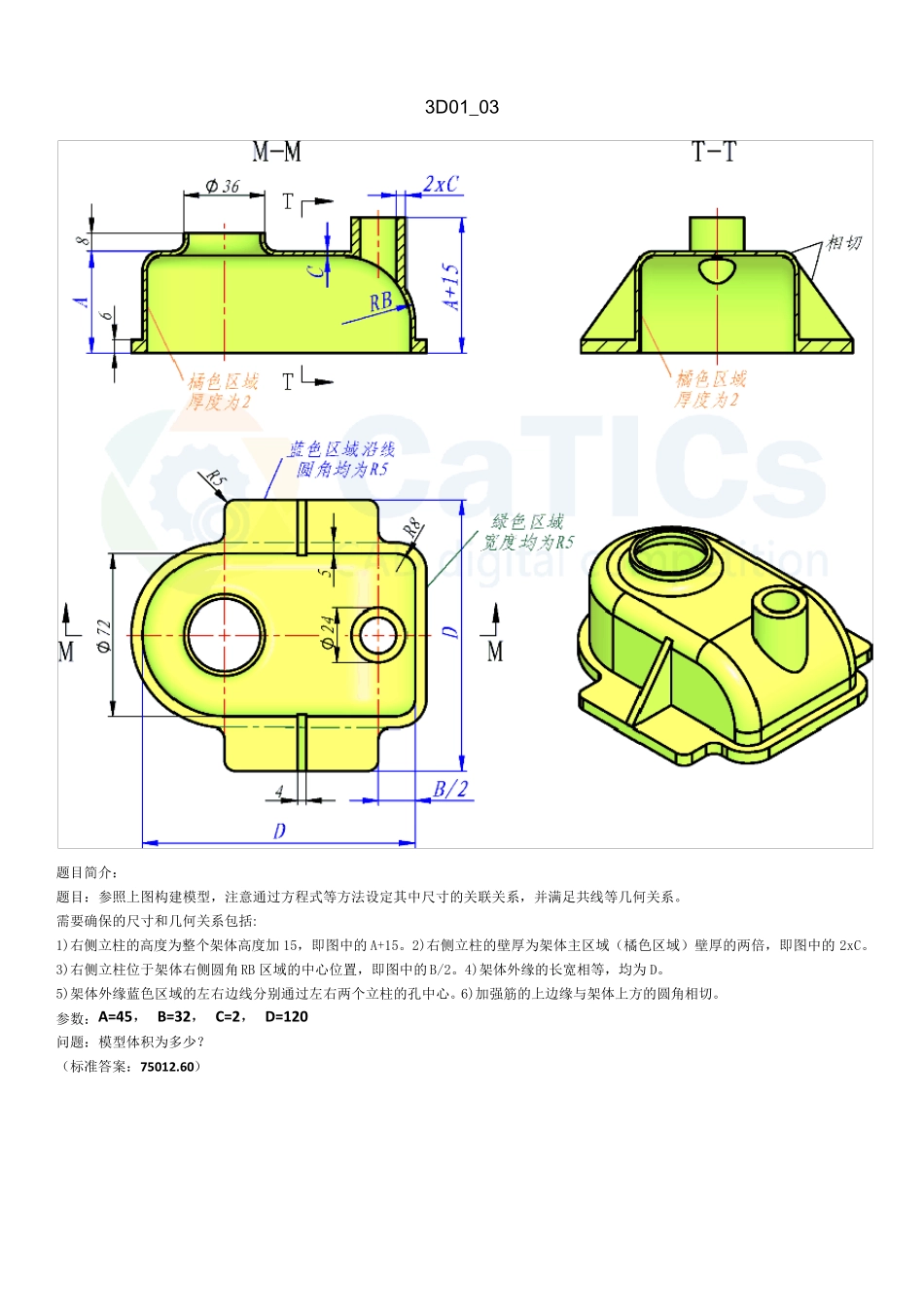

第 一届 3D01_01 题目简介： 题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。零件壁厚均为E 。 参数：A=110， B=30， C=72， D=60， E=1.5 问题：模型体积为多少？ （标准答案：18654.35） 3D01_02 题目简介： 题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27 问题：零件模型体积为多少？ （标准答案：26369.97） 3D01_03 题目简介： 题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。 需要确保的尺寸和几何关系包括: 1)右侧立柱的高度为整个架体高度加 15，即图中的A+15。2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。 3)右侧立柱位于架体右侧圆角 RB 区域的中心位置，即图中的B/2。4)架体外缘的长宽相等，均为 D。 5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。6)加强筋的上边缘与架体上方的圆角相切。 参数：A=45， B=32， C=2， D=120 问题：模型体积为多少？ （标准答案：75012.60） 3D01_04 题目简介： 题目：参照图构建模型，注意除去底部8m m 厚的区域外，其他区域壁厚都是5m m 。注意模型中的对称、阵列、相切、同心等几何关系。 参数：A=112， B=92， C=56， D=30 问题：模型体积为多少？ （标准答案：136708.44） 3D01_05 题目简介： 题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。 参数：A=55， B=87， C=37， D=43， E=5.9， F=119 问题：模型体积为多少? （标准答案：281405.55） 第 二届 3D02_01 题目简介： 题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。其中绿色线条上的圆弧半径都是R3. 参数：A=54， B=80， C=77， D=48， E=25 问题：草图上色区域的面积是多少？ （标准答案：1526.31） 3D02_02 题目简介： 题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。 参数：A=20， B=40， C=30， D=18， E=108 问题：模型的体积是多少？ （标准答案：18991.26） 3D02_03 题目简介： 题目：参照图构建零件模型，注意其中的同心、对称、阵列等关系。 参数：A=85， B=62， C=25， D=50， E=32 问题：该模型体积为多少？ （标准答案：117619.68） 3D02_04 题目简介： 题目：请参照图构建三维模型，注意其...
