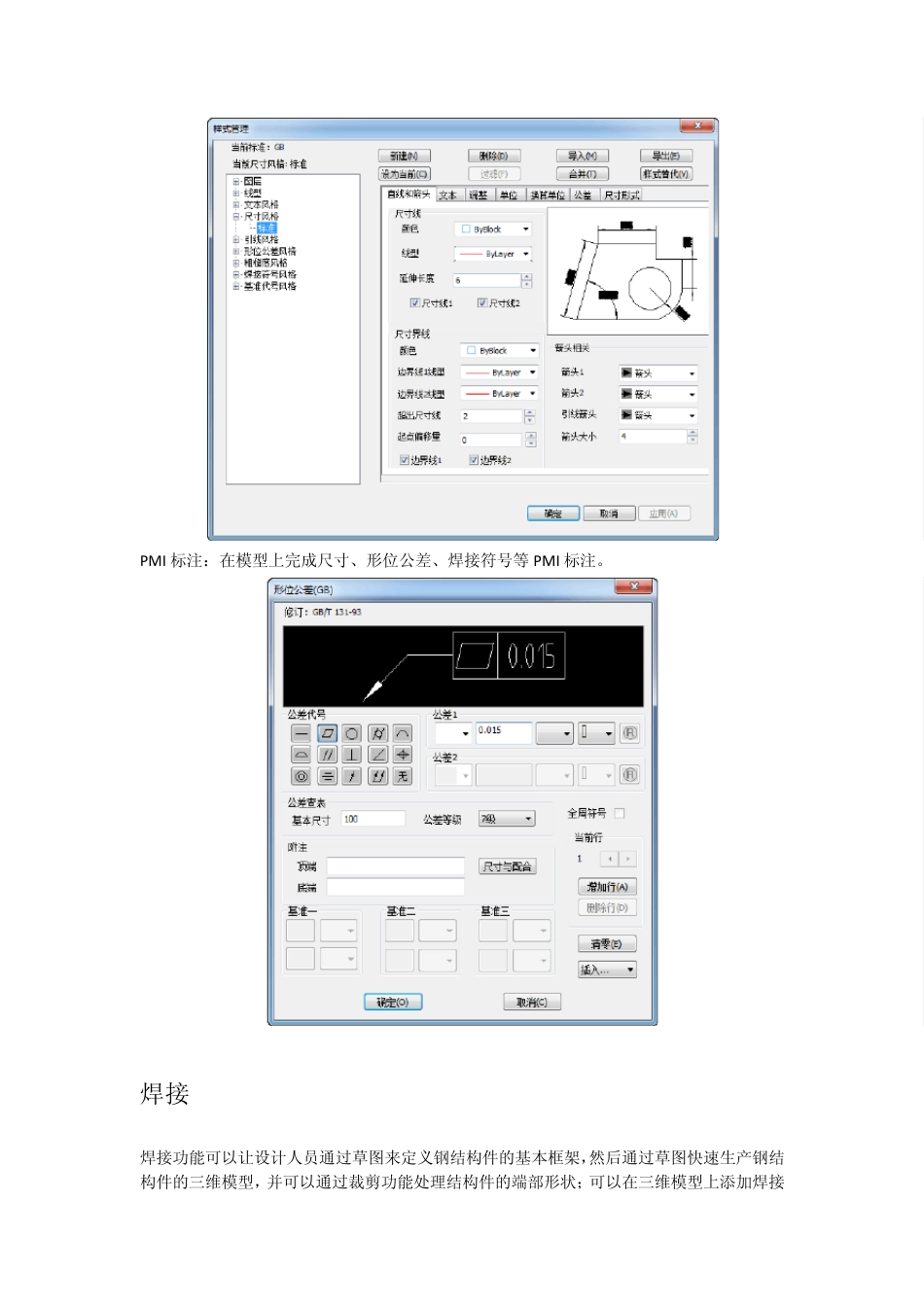

CAXA 3D 实体设计2015 新增功能 PMI PMI(Produ ct and Manu factu ring Information)是产品和制造信息的简称。PMI 在实体设计中主要用于将产品部件设计的信息正确传递到产品制造中,PMI 传递的信息包括尺寸、文字注释、型位公差、表面粗糙度及焊接符号等。 通过 PMI 可以使设计人员直接在3D 模型上标注制造需要的全部信息,将原来设计与制造部门基于2D 图纸的沟通方式提升到全三维的方式。 下面是PMI 的命令面板: 风格管理:设置 PMI 中的风格,包括图层、线型、文本、尺寸、引线、型位公差、粗糙度焊接符号、基准代号等。 PMI 标注:在模型上完成尺寸、形位公差、焊接符号等 PMI 标注。 焊接 焊接功能可以让设计人员通过草图来定义钢结构件的基本框架,然后通过草图快速生产钢结构件的三维模型,并可以通过裁剪功能处理结构件的端部形状;可以在三维模型上添加焊接符号;在工程图中可以投影对应的焊接工程图并自动生成焊接清单。 1. 使用草图定义基本框架。 2. 选择所需的规格,插入结构件。 3. 使用裁剪/延伸功能进行端部处理。 4. 使用示意焊功能添加焊接符号。 智能设计批注 智能设计批注是一组用于对三维模型进行编辑、审阅的工具,利用这个工具可以完成对三维模型几何的编辑修改,可以完成添加孔、移动面、编辑半径、删除特征等常用的操作;也可以在模型上添加注释;可以分步查看模型上的批注内容,使工程师能够方便直观的完成设计的审阅流程。 智能设计批注:点击审阅按钮进入智能设计批注,在此状态下只能执行智能设计批注选项卡下的功能,其他功能不可用,再次点击退出智能设计批注。 批注步骤:可以执行添加注释、查看注释等操作;也可以使用上一步、下一步命令查看批注的步骤。 批注操作:接受或取消批注的结果。 基本批注类型:可以执行编辑半径、位置、打孔、删除几何、移动面的几何编辑操作。 显示设置:可以查看原始的模型,隐藏无智能批注的模型。 模架库 增加了龙记的模架库,可以通过加载应用程序加载模架库。 动画功能的增强 动画生成使用命令窗口取代原来的对话框方式,使创建动画更加方便直观。 创建动画时增加了移动方向和旋转方向的指示。 动画属性能力的增强,支持颜色、透明度、光亮强度的动画效果。 支持帧和时间两种刻度显示,并提供百分比的调节。 增加控制选项,拖动零件、装配动画轨迹的长度时,其下所有动画片段可按等比例缩放,也可以保持不动。 删除动...
