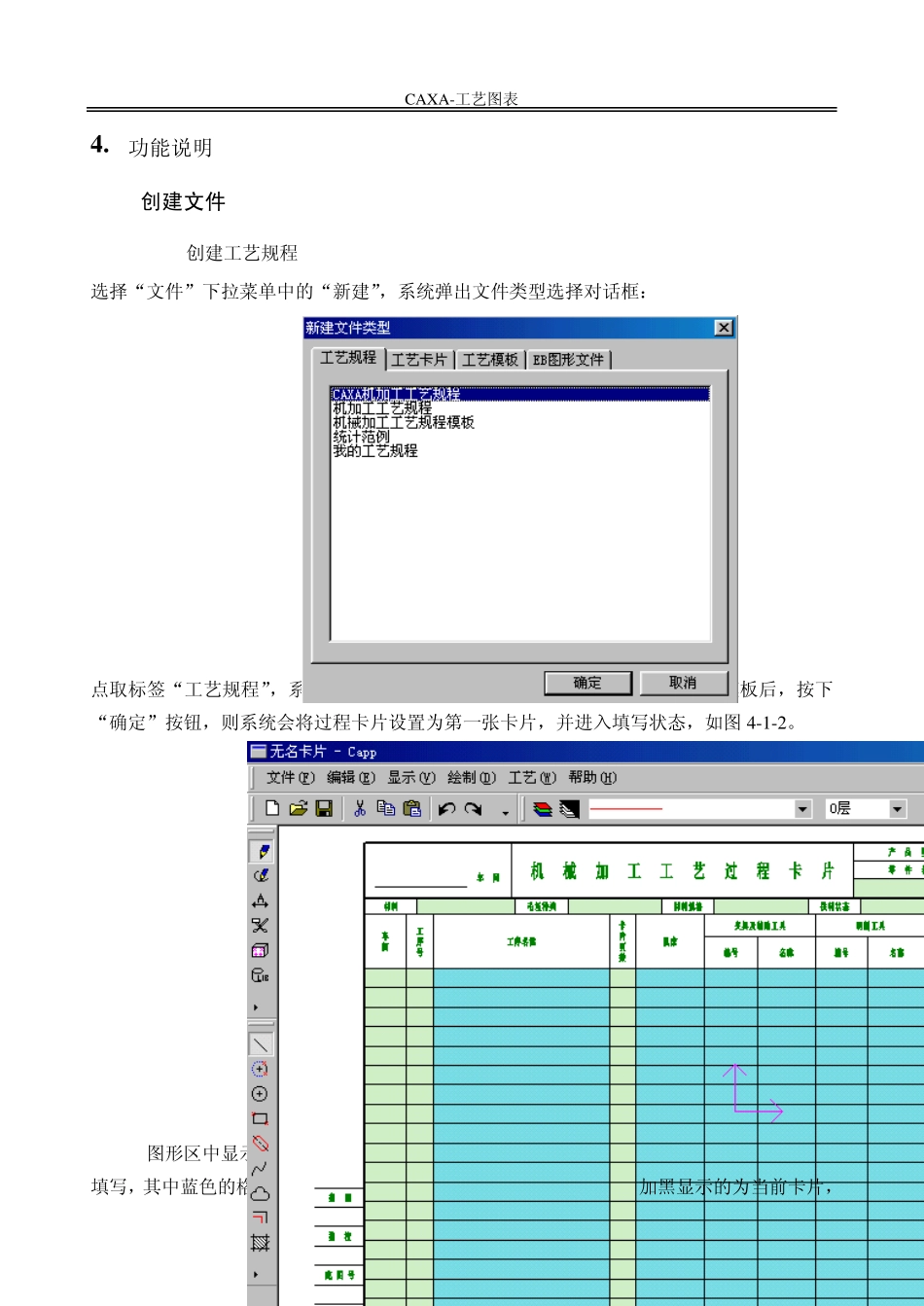

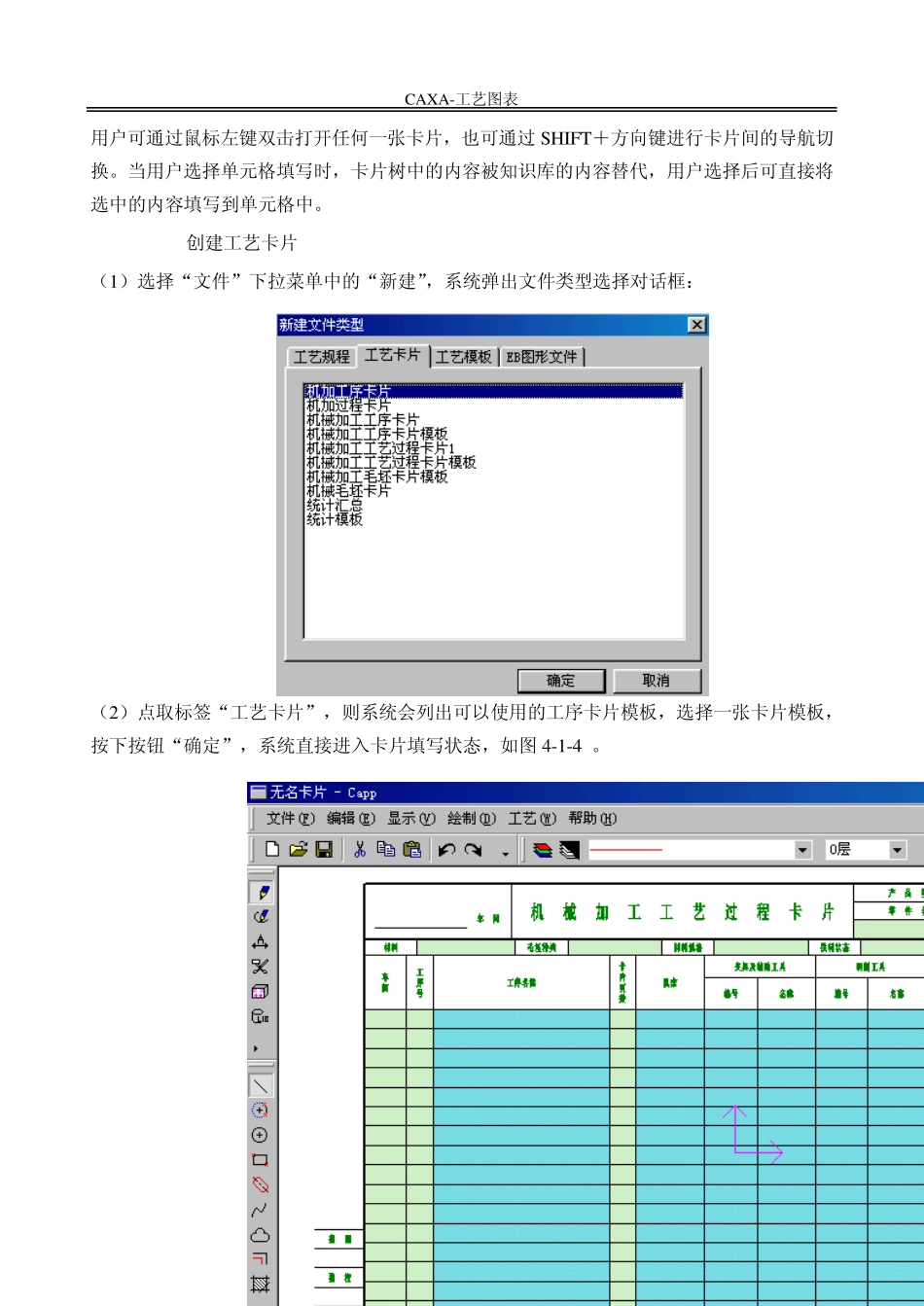

CAXA-工艺图表 37 4 . 功能说明 4.1 创建文件 4.1.1 创建工艺规程 选择“文件”下拉菜单中的“新建”，系统弹出文件类型选择对话框： 图4-1-1 新建文件对话框 点取标签“工艺规程”，系统会列出可使用的 工艺规程 模板列表，选择一个模板后，按下“确定”按钮，则系统会将过程卡片设置为第一张卡片，并进入填写状态，如图4-1-2。 图4-1-2 卡片填写操作界面 图形区中显示的是过程卡片，绿色及蓝色的格子用户可用鼠标点取进行所见即所得的填写，其中蓝色的格子还提供知识库的导航。右侧的为工艺卡片树，加黑显示的为当前卡片，CAXA-工艺图表 38 用户可通过鼠标左键双击打开任何一张卡片，也可通过SHIFT＋方向键进行卡片间的导航切换。当用户选择单元格填写时，卡片树中的内容被知识库的内容替代，用户选择后可直接将选中的内容填写到单元格中。 4.1.2 创建工艺卡片 （1）选择“文件”下拉菜单中的“新建”，系统弹出文件类型选择对话框： 图4-1-3 新建文件对话框 （2）点取标签“工艺卡片”，则系统会列出可以使用的工序卡片模板，选择一张卡片模板，按下按钮“确定”，系统直接进入卡片填写状态，如图4-1-4 。 图4-1-4 卡片填写操作界面 CAXA-工艺图表 39 4.1.3 创建工艺模板 4 .1 .3 .1 创建工艺规程模板 工艺规程模板就是一套工艺规程所用到的所有卡片模板，在工艺规程模板中可以指定工艺过程卡片和工艺规程中的公共信息。 【操作步骤】： 1、点击图标“”，出现“新建文件类型”对话框。选择“工艺规程模板”，并“确定”， 如图4-1-5。 图4-1-5 新建文件类型对话框 2、弹出“新建工艺规程∷输入工艺规程名称”对话框。填入您所要创建的工艺规程名称，并点取“下一步”按钮，如图4-1-6。 图4-1-6 “新建工艺规程∷输入工艺规程名称”对话框 3、弹出“新建工艺规程∷指定卡片模板”对话框。在“工艺卡片模板”中选择需要的模板。在没有选择工艺过程卡片之前，系统会自动提示您是否指定所选卡片为工艺过程卡片。如果所选的是过程卡片，点击“是”即可，如图4-1-7。 CAXA-工艺图表 40 图4-1-7 系统提示对话框 4、对话框右边的“工艺规程中卡片模板”列出您所选定的工艺过程模板和工艺卡片模板，工艺卡片模板可以是一张或多张，由具体工艺决定。指定的工艺过程卡片会有红色的小旗作为标志，以示区分，如图4-1-8。 图4-1-8 “新建工艺规程∷指定卡片模板”对话框 5、指定了规程模板中所包含的...
