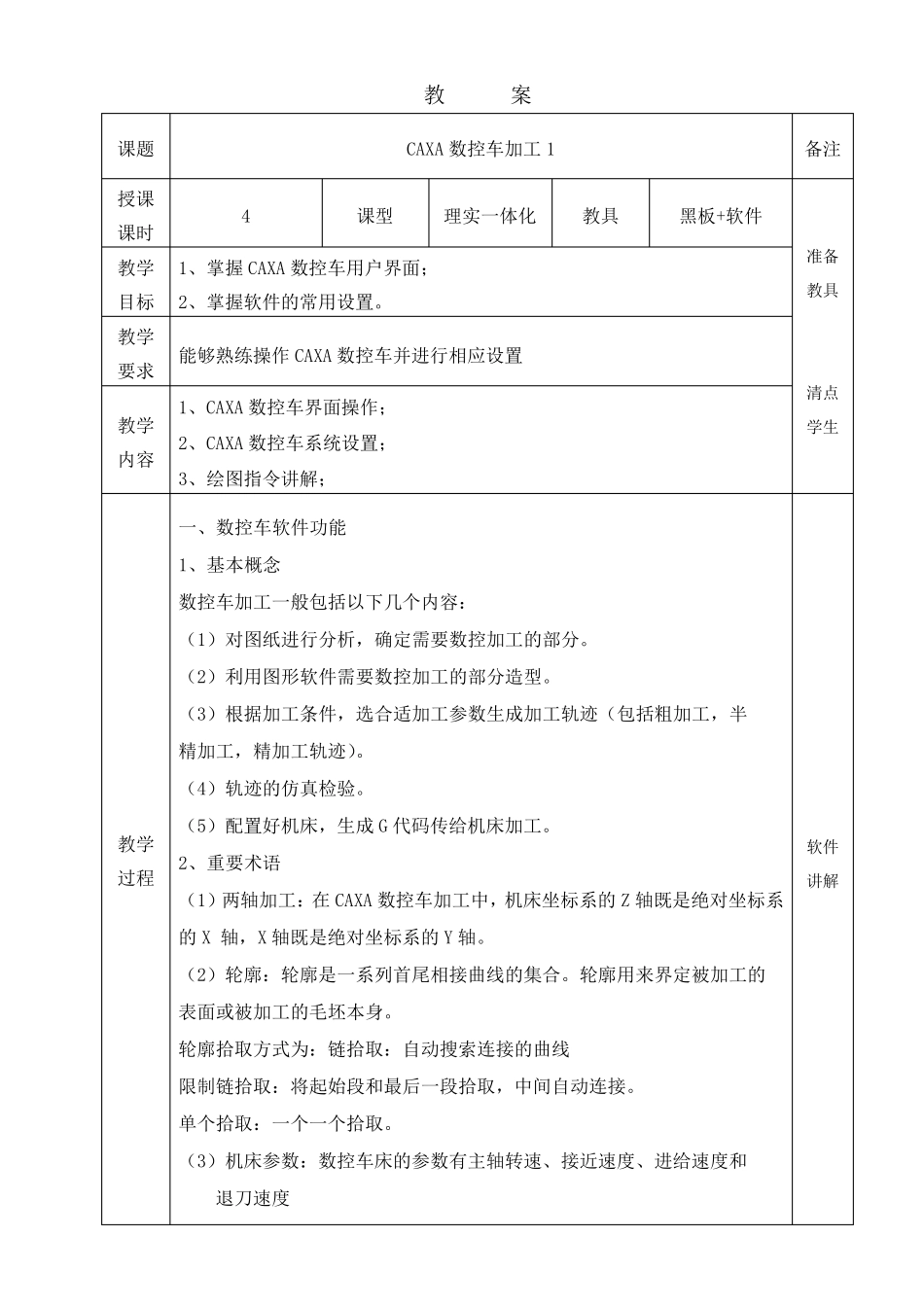

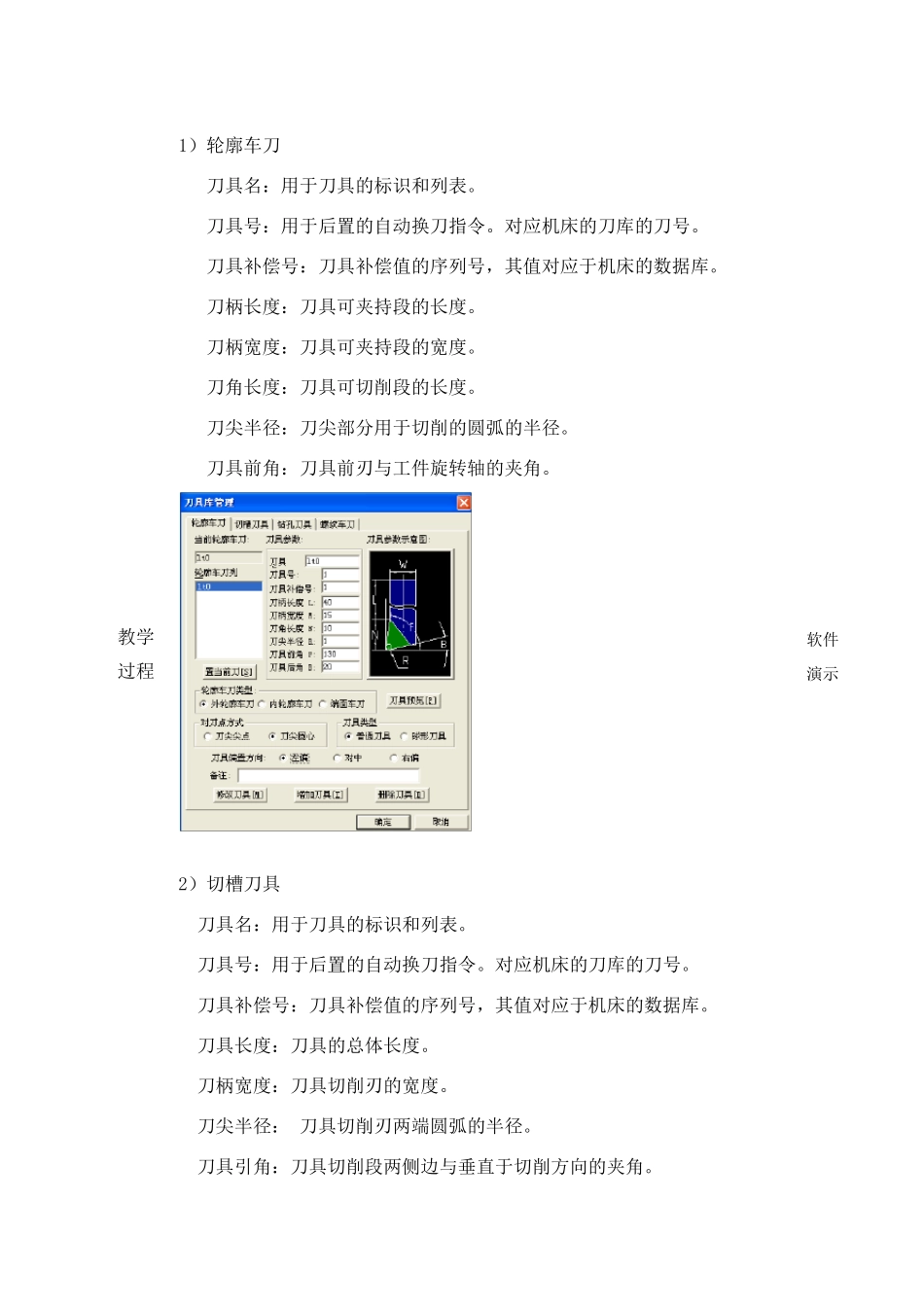

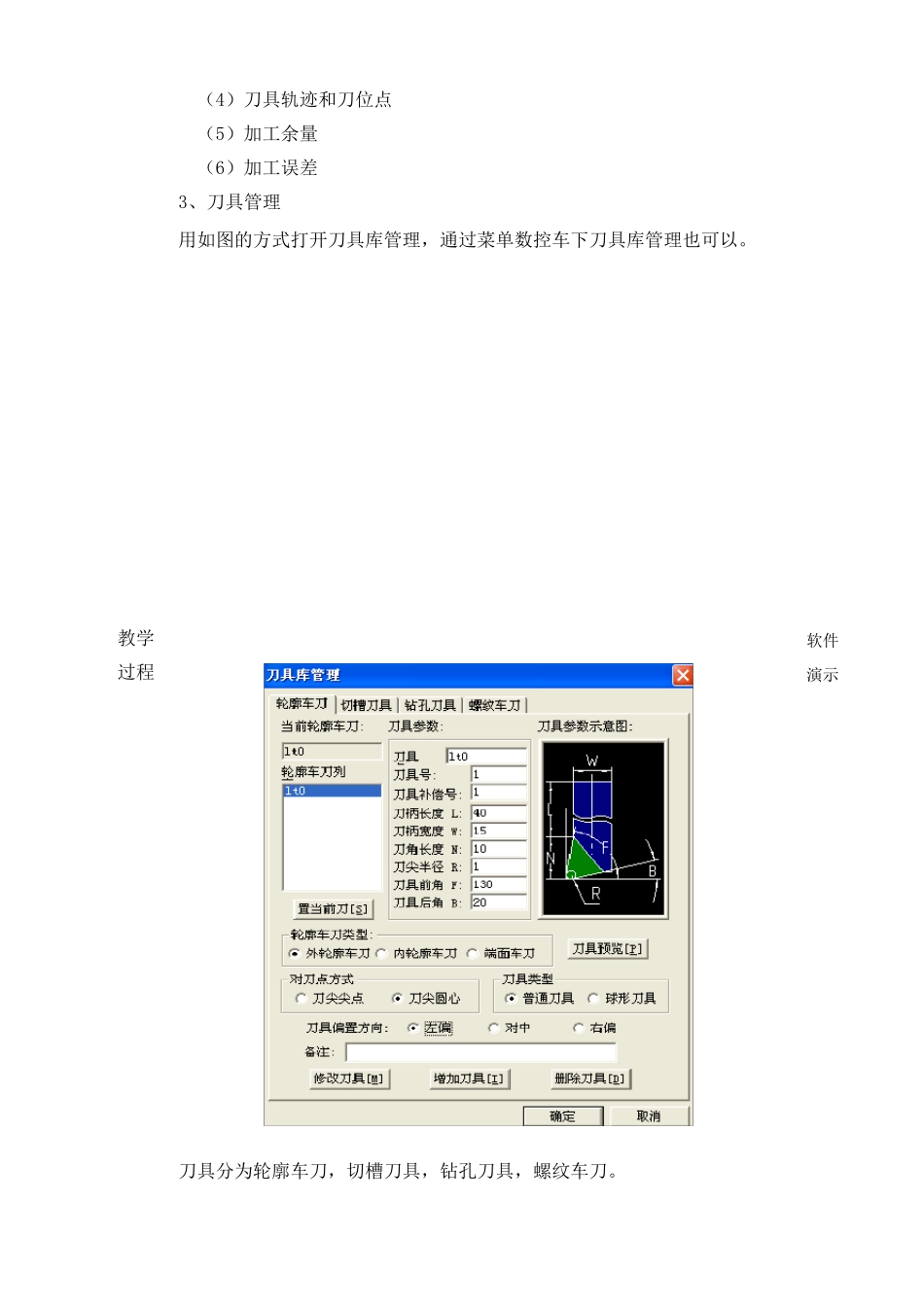

教 案 课题 CAXA 数控车加工1 备注 授课 课时 4 课型 理实一体化 教具 黑板+软件 准备 教具 清点 学生 教学 目标 1、掌握 CAXA 数控车用户界面； 2、掌握软件的常用设置。 教学 要求 能够熟练操作 CAXA 数控车并进行相应设置 教学 内容 1、CAXA 数控车界面操作； 2、CAXA 数控车系统设置； 3、绘图指令讲解； 教学 过程 一、数控车软件功能 1、基本概念 数控车加工一般包括以下几个内容： （1）对图纸进行分析，确定需要数控加工的部分。 （2）利用图形软件需要数控加工的部分造型。 （3）根据加工条件，选合适加工参数生成加工轨迹（包括粗加工，半 精加工，精加工轨迹）。 （4）轨迹的仿真检验。 （5）配置好机床，生成 G 代码传给机床加工。 2、重要术语 （1）两轴加工：在 CAXA 数控车加工中，机床坐标系的 Z 轴既是绝对坐标系的 X 轴，X 轴既是绝对坐标系的 Y 轴。 （2）轮廓：轮廓是一系列首尾相接曲线的集合。轮廓用来界定被加工的 表面或被加工的毛坯本身。 轮廓拾取方式为：链拾取：自动搜索连接的曲线 限制 链拾取：将 起 始 段 和 最 后 一段 拾取，中间 自动连接。 单 个拾取：一个一个拾取。 （3）机床参数：数控车床的参数有 主 轴转 速 、接近 速 度 、进给速 度 和 退 刀 速 度 软件讲解 教学 过程 （4）刀具轨迹和刀位点 （5）加工余量 （6）加工误差 3、刀具管理 用如图的方式打开刀具库管理，通过菜单数控车下刀具库管理也可以。 刀具分为轮廓车刀，切槽刀具，钻孔刀具，螺纹车刀。 软件演示 教学 过程 1）轮廓车刀 刀具名：用于刀具的标识和列表。 刀具号：用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号：刀具补偿值的序列号，其值对应于机床的数据库。 刀柄长度：刀具可夹持段的长度。 刀柄宽度：刀具可夹持段的宽度。 刀角长度：刀具可切削段的长度。 刀尖半径：刀尖部分用于切削的圆弧的半径。 刀具前角：刀具前刃与工件旋转轴的夹角。 2）切槽刀具 刀具名：用于刀具的标识和列表。 刀具号：用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号：刀具补偿值的序列号，其值对应于机床的数据库。 刀具长度：刀具的总体长度。 刀柄宽度：刀具切削刃的宽度。 刀尖半径： 刀具切削刃两端圆弧的半径。 刀具引角：刀具切削段两侧边与垂直于切削方向的夹角。 软件演示 教学 过程...
