CAXA数控车培训教程

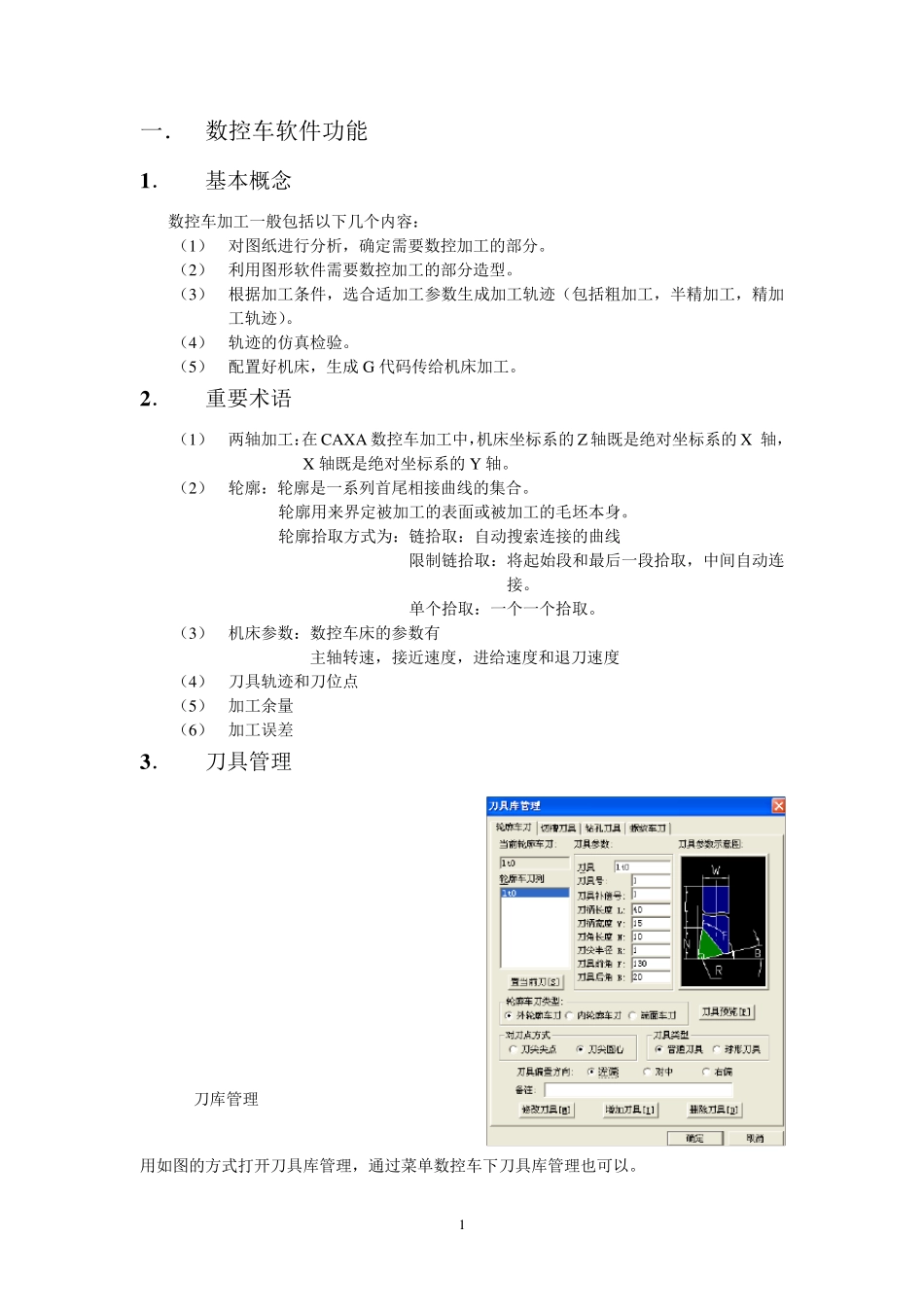

CAXA数控车培训教程_第1页
1/45

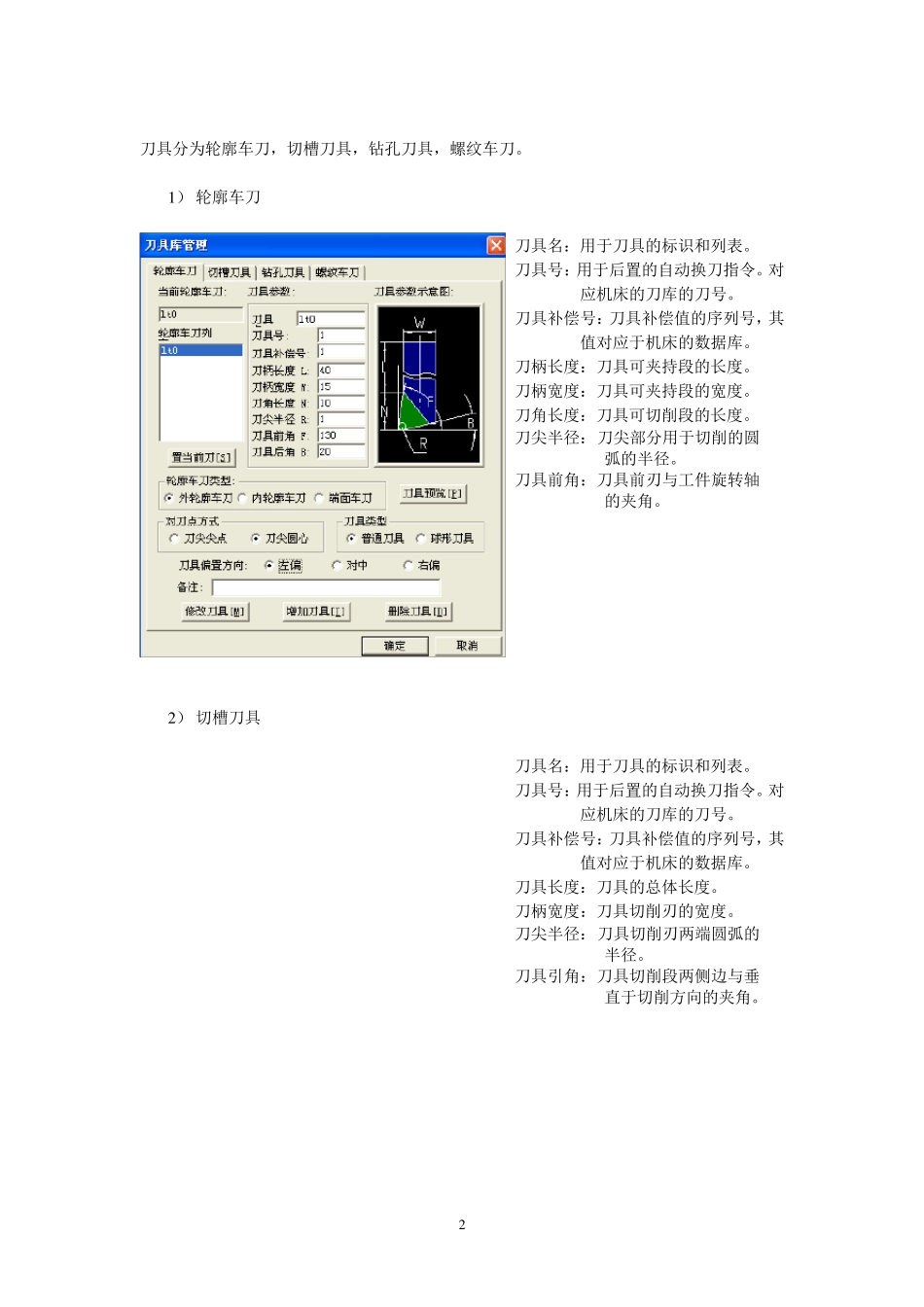

CAXA数控车培训教程_第2页
2/45

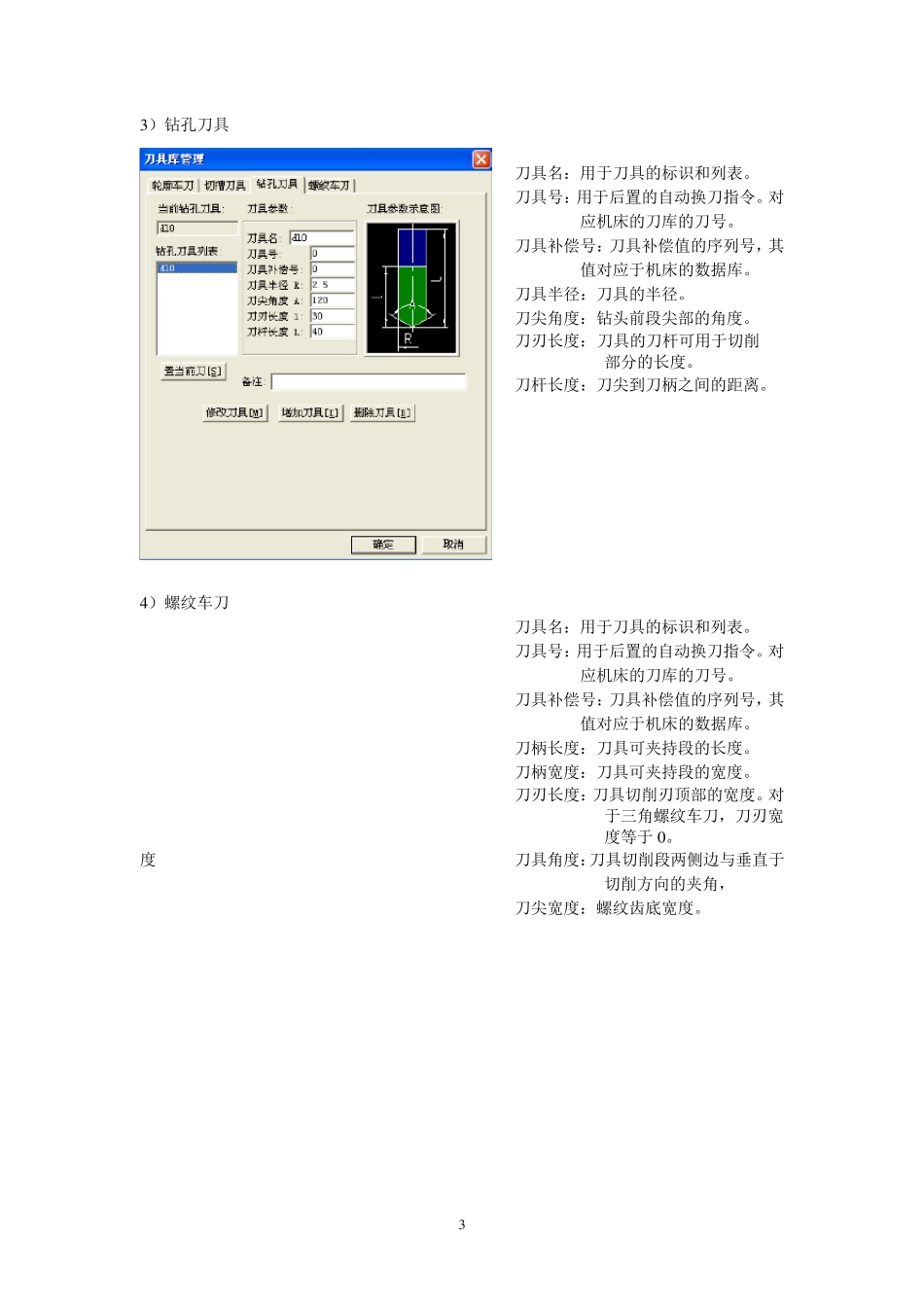

CAXA数控车培训教程_第3页
3/45
1 一. 数控车软件功能 1 . 基本概念 数控车加工一般包括以下几个内容: (1) 对图纸进行分析,确定需要数控加工的部分。 (2) 利用图形软件需要数控加工的部分造型。 (3) 根据加工条件,选合适加工参数生成加工轨迹(包括粗加工,半精加工,精加工轨迹)。 (4) 轨迹的仿真检验。 (5) 配置好机床,生成 G 代码传给机床加工。 2 . 重要术语 (1) 两轴加工:在 CAXA 数控车加工中,机床坐标系的Z轴既是绝对坐标系的X 轴, X 轴既是绝对坐标系的Y 轴。 (2) 轮廓:轮廓是一系列首尾相接曲线的集合。 轮廓用来界定被加工的表面或被加工的毛坯本身。 轮廓拾取方式为:链拾取:自动搜索连接的曲线 限制链拾取:将起始段和最后一段拾取,中间自动连接。 单个拾取:一个一个拾取。 (3) 机床参数:数控车床的参数有 主轴转速,接近速度,进给速度和退刀速度 (4) 刀具轨迹和刀位点 (5) 加工余量 (6) 加工误差 3 . 刀具管理 用如图的方式打开刀具库管理,通过菜单数控车下刀具库管理也可以。 刀库管理 2 刀具分为轮廓车刀,切槽刀具,钻孔刀具,螺纹车刀。 1 ) 轮廓车刀 刀具名:用于刀具的标识和列表。 刀具号:用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号:刀具补偿值的序列号,其值对应于机床的数据库。 刀柄长度:刀具可夹持段的长度。 刀柄宽度:刀具可夹持段的宽度。 刀角长度:刀具可切削段的长度。 刀尖半径: 刀尖部分用于切削的圆弧的半径。 刀具前角:刀具前刃与工件旋转轴的夹角。 2 ) 切槽刀具 刀具名:用于刀具的标识和列表。 刀具号:用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号:刀具补偿值的序列号,其值对应于机床的数据库。 刀具长度:刀具的总体长度。 刀柄宽度:刀具切削刃的宽度。 刀尖半径: 刀具切削刃两端圆弧的半径。 刀具引角:刀具切削段两侧边与垂直于切削方向的夹角。 3 3 )钻孔刀具 刀具名:用于刀具的标识和列表。 刀具号:用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号:刀具补偿值的序列号,其值对应于机床的数据库。 刀具半径:刀具的半径。 刀尖角度:钻头前段尖部的角度。 刀刃长度: 刀具的刀杆可用于切削部分的长度。 刀杆长度:刀尖到刀柄之间的距离。 4 )螺纹车刀 刀具名:用于刀具的标识和列表。 刀具号:用于后置的自动换刀指令。对应机床的...
