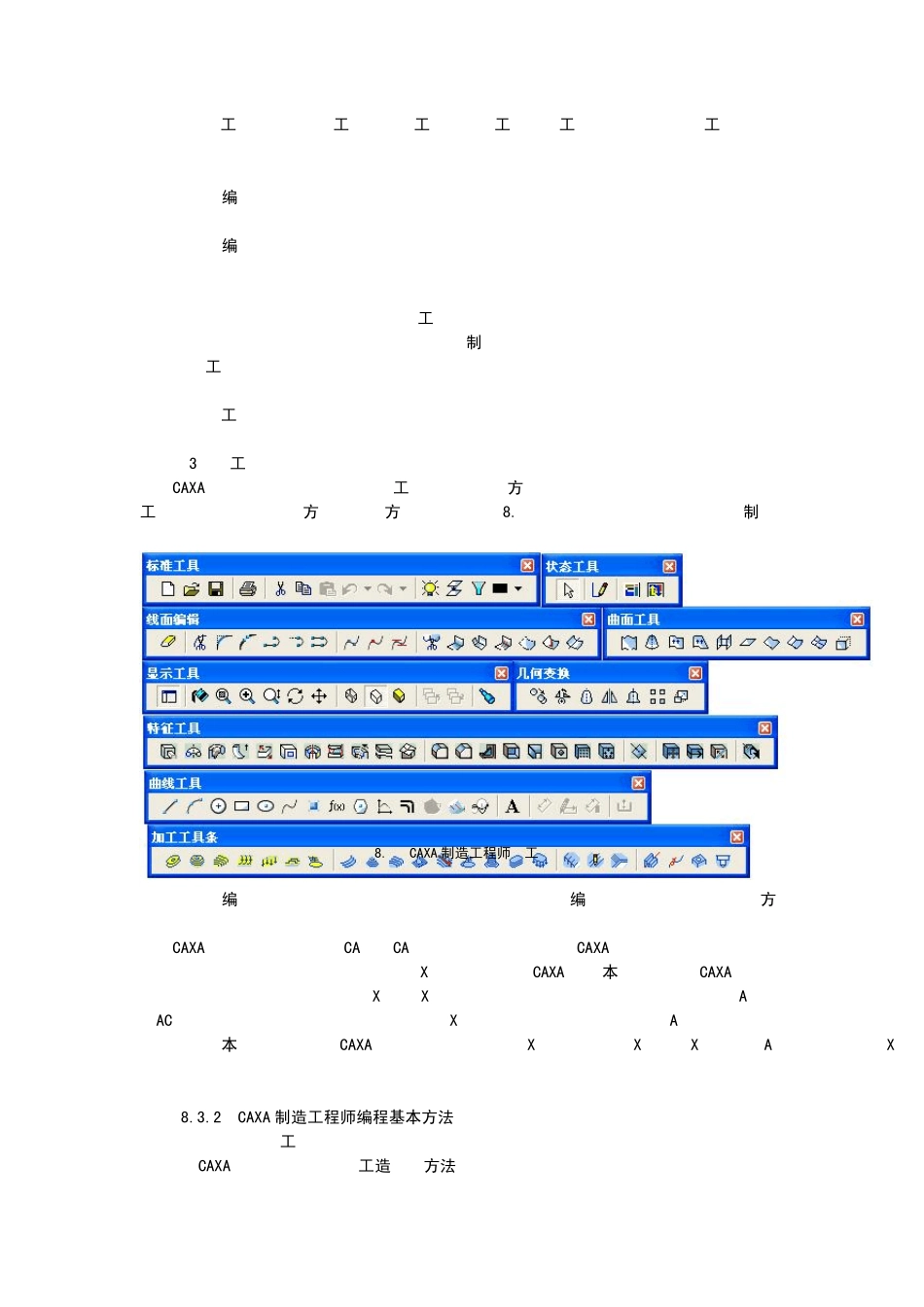

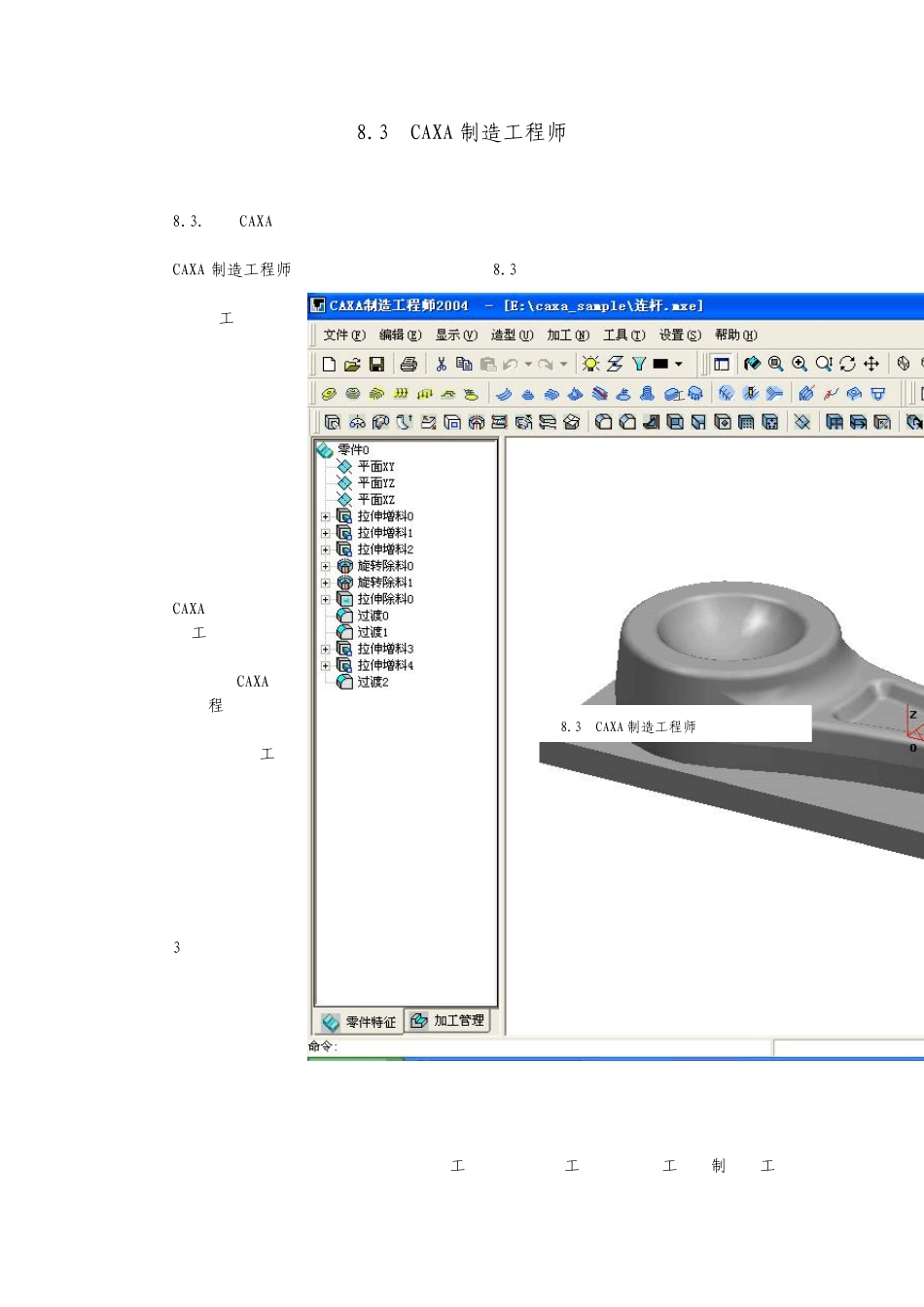

8.3 CAXA 制造工程师 8.3.1 CAXA软件基本操作 （1） 界面 CAXA 制造工程师数控铣的基本应用界面如图 8.3 所示。和其它 Windows 风格的软件一 样，各种应用功能通 过 菜 单 和 工具 条 驱 动；状态条指导用户 进行操作并提示当前 状态和所处位置；状 态树记录了操作历史 和相互关系；功能区 显 示 各 种 操 作 的 结 果；同时，功能区和 状态树为用户实现功 能提供数据的交互。 用户还可以根据操作 习惯自行定义界面。 CAXA 采 用 菜 单 驱动、工具条驱动和 热键驱动相结合的方 式， 以用户对 CAXA 运 用的熟练程度，用户 可以选择不同的命令 驱动方式。其中工具 条中的每一个图标都对应一个菜单命令，点图标和点菜单是一样的。 （2） 主菜单命令 菜单条包含系统所有功能项，基本功能分类如下： 1）文件模块：它主要对系统的文件进行管理，包括新建、打开、关闭（关闭当前的文 件）、保存、另存为、数据输入、数据输出、退出等。 2）编辑模块：它主要对已选的对象进行编辑，包括撤消、恢复、剪切、复制、粘贴、 删除、元素不可见、元素可见、元素颜色修改、元素层修改等。 3）应用模块：它是最重要的模块，CAXA 中各种曲线生成、曲面生成、特征生成、线面 编辑、后置处理、轨迹生成、轨迹编辑、几何变换等功能项都在其中。 ①曲线生成包括：直线、园、圆弧、样条、点、公式曲线、多边形、二次曲线、椭圆、 等距线、曲面相关线和曲线投影等； ②曲面生成包括：直纹面、旋转面、扫描面、边界面、放样面、网格面、导动面、等距 面、平面和实体表面等； ③特征生成包括：增料（拉伸、旋转、放样、导动、加厚曲面）、减料（拉伸、旋转、 放样、导动、加厚曲面）、曲面裁剪、过渡、倒角、孔、拔模、抽壳、线性阵列、环形阵列 和特征删除等； ④轨迹生成：刀具库管理、平面轮廓加工、平面区域加工、参数线加工、限制线加工、 图 8.3 CAXA 制造工程师 基本界面 菜单条 工具条 状态树 状态条 绘图区 功能区曲面轮廓加工、曲面区域加工、投影加工、曲线加工、粗加工、钻孔、等高线加工和轨迹生 成批处理等； ⑤后置处理包括：后置设置、生成 G 代码和校核 G 代码； ⑥线面编辑包括：曲线裁剪、曲线过渡、曲线打折、曲线组合、曲线拉伸、曲面裁剪、 曲面过渡、曲面缝合、曲面拼接和曲面延伸等； ⑦轨迹编辑包括：刀位裁剪、刀位反向、插入刀位、删除刀位、两点间...
